艾克賽普 TL-03A(高溫恒溫槽)
名稱：系統集成
品牌：
型號：
簡介：艾克賽普 TL-03A(高溫恒溫槽) 一 艾克賽普 TL-03A(高溫恒溫槽)產品特點： TL-03A高溫恒溫槽是一種高精度自控式計量檢定裝置。溫度穩定性好、溫場均勻、控溫精度高；結構合理、操作直觀簡便；本裝置采用紫銅安全電壓加熱系統，升溫...
申請服務
- 產品介紹

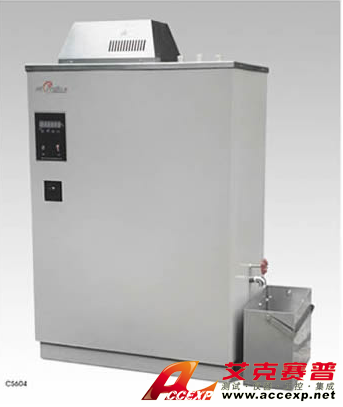

艾克賽普 TL-03A(高溫恒溫槽)
一 艾克賽普 TL-03A(高溫恒溫槽)產品特點：
TL-03A高溫恒溫槽是一種高精度自控式計量檢定裝置。溫度穩定性好、溫場均勻、控溫精度高；結構合理、操作直觀簡便；本裝置采用紫銅安全電壓加熱系統，升溫速度快、節能、適合長期工作；
精密溫度控制儀按PID調節規律實現溫度自動控制，控溫精度高；采用全不銹鋼或噴塑制作，美觀大方；可根據需要配RS-232/485接口，亦可設計成自動檢測裝置。
2.2.主要用途及適用范圍
公司所生產的恒溫槽溫度場均勻性能和穩定性能在國內一直處于比較領先的水平，可適用于各計量、生化、石油、氣象、能源、環保、醫藥等部門及生產溫度計、溫控器等廠家進行物理參數的檢測，亦可為其他試驗研究工作提供恒溫源。
3.外觀及組成
恒溫槽為一體化結構，分為上、中、下三部分。上部可用于放置計量檢測時常用的一些工具，中部為控制系統及工作區，下部為輸油系統。
4.型號規格
型號：TL-03A
額定電壓：220V 額定頻率：50Hz
額定功率：2.3kW 凈 重 ：85KG
5.使用環境條件
環境溫度：10℃~30℃ 相對濕度：20%RH~80%RH
電源電壓：～220 V±10% 頻率 ：50 Hz±2Hz
6.工作條件
a.使用前，檢查設備供電電源，要求電源必須是單相三芯電源。如無，則要求設備外殼必須可靠接地。
b.使用時環境溫度及濕度要在所要求的范圍內本設備才能達到較好的工作狀態；
c.使用過程中，壓縮機的出風口不要被障礙物擋住；
二．艾克賽普 TL-03A(高溫恒溫槽)結構特征及工作原理
1.總體結構
設備由輸油系統、加熱系統、攪拌系統以及控溫系統組成。
2.工作原理
按工作介質在槽中流動過程說明恒溫工作原理。在攪拌器的推動下，工作介質在混合區自上而下流動，先經加熱器與液體介質進行熱交換，使工作介質達到設定溫度點后，由攪拌器進行強烈攪動，使溫度不甚均勻的介質充分混合，并推動介質從底部流出，再導流向上進入工作區。
在工作區流動過程中，要求介質盡量減少與外界的熱交換，并具有一定的流動速度，這樣才能保證工作區介質溫度均勻，并為高質量溫度控制創造良好條件，此后介質再進入混合區，依次作循環流動。控溫儀的溫度傳感器置于流體之中，用于測量溫度信號，使控溫系統根據槽溫的變化以PID調節方式推動加熱器工作，自動控制槽溫在設定溫度范圍內達到一個動態的平衡。恒溫槽有兩種工作狀態：
a.恒溫槽設定溫度高于室溫+15℃（以下簡稱“高溫工作狀態”）時，制冷系統不需工作。采用外界的自然平衡來使恒溫槽在所需溫度范圍內達到動態平衡。
b.恒溫槽需要快速降溫時，打開放液閥，打開輸油開關，使工作腔內的熱介質與下部的儲油箱的冷介質進行循環，從而達到快速有效的降溫。
三．艾克賽普 TL-03A(高溫恒溫槽）技術特性
1.工作溫度范圍 RT+15℃～300℃
2.溫度場波動度 ≤±0.01℃/30min
3.溫度場均勻度 ≤0.01℃
4.降溫時間 ≤120min
5.升溫時間 ≤120min
6.工作區尺寸 φ130×480（mm）
7.外形尺寸 750×550×1250（mm）
8.工作介質 甲基硅油等高溫油類
四．艾克賽普 TL-03A(高溫恒溫槽）使用說明
溫馨提示：本儀器需由專人負責,嚴格按照下述各條要求操作：
1.溫控儀使用方法
a. 設置溫控儀目標溫度的方法： 按 進入設定狀態，調節 （上調）或
（下調）將槽溫設置為所需溫度，設定好后再按 復位至測量位置。
b.調零：初次使用時，若要求槽溫顯示更正確，可在恒溫槽穩定后根據插在槽內的標準溫度計的指示值，按住 五秒以上待PV窗口顯示Loc再按一下輸入密碼：100000 ，此時PV窗口顯示SC,調節 （上調）或 （下調）,來調整儀表的顯示值。設定完畢后按住 鍵5秒以上，待PV窗口顯示出測量之放手。
e.PID值手動調節：按住 五秒以上在按一下 待PV窗口顯示Loc然后顯示,調節 （上調）或 （下調）輸入密碼：200000，來調節比例、微分、積分，達到最佳的測量的測量效果。一般情況下，廠方已經調整，但應根據當時的實際情況而定，若屬PID整定初學者最好不要隨意調節PID數值
2.安裝
將恒溫槽平穩地安放在計量檢定室內，使“電源ON/OFF”開關、“輸油”開關、“攪拌”開關處于關閉(彈起)狀態，接通電源。
3.準備工作
a.開機前，仔細檢查各部件是否完好，接線有否松落，并將箱體可靠接地，核準電源與本裝置規定電源是否相符。
b.檢查放液閥是否關閉，在出水口接上膠管，另一端插入存液容器，然后在槽內加入工作介質，一直到溢流為止。根據需要設定溫度的不同選擇不同的工作介質，若要求恒溫槽低溫工作時使用無水乙醇作為工作介質；高溫工作時可使用軟水作為工作介質。
c.用手轉動攪拌電機底內的轉軸，軸應靈活轉動.
4.操作順序
(1)設備啟動后注意事項
a.按下“電源”，電源接通后，打開循環按鈕，使攪拌系統工作。一般情況下。
b.初次使用時，若要求槽溫顯示更正確，可在恒溫槽穩定后根據插在槽內的標準溫度計的指示值，調節控溫儀SC窗口零點偏移。
（2）操作方法選擇（根據檢定開始時恒溫槽的不同狀態選擇適合的工作方式）
溫馨提醒：本設備在達到設定溫度后要有一段穩定時間（一般在半小時左右）才能達到較好的穩定狀態，故最好不要在剛達到設定溫度就馬上將本設備用于檢驗檢定或測量工作。
工作方式
若要求本設備從室溫向高溫工作狀態升溫則制冷系統無需工作。“制冷”開關應處于關閉狀態，具體操作是：
a.打開“電源”開關，此時電源接通；
b.打開“攪拌”開關，攪拌系統啟動；
c.設定溫控儀目標值溫度，此后控溫系統會自動控制設備動態平衡于設定溫度。
5.停機
a.合上“攪拌“開關，關閉攪拌系統；
b.合上“電源”開關；
c.打開放液閥，放凈工作介質。（溫馨提示：每次檢定后最好將工作介質放凈并儲存在相應的容器之中，以免工作介質變質，而影響檢定工作。）
注意：放凈工作介質后請關閉放液閥，以免下次開機時所加工作介質流盡，造成不必要的損失。
五．艾克賽普 TL-03A(高溫恒溫槽）注意事項：
1.本儀器使用的電源電壓，須保證在220V±10％以內，且具有可靠接地保護，無松動或接觸不良現象。
2.在槽內未加滿工作介質的情況下，不允許開機，在整個工作過程中，應始終保持液面高度，不得使電加熱器暴露在空氣中，以免燒壞。
3.為保證制冷系統正常運行，開機時槽溫不得高于35℃。
4.壓縮機停止工作后，不得立即再開機進行，必須間隔5分鐘方可重新啟動，以免損壞壓縮機。
5.制冷系統如發現問題，應由專業制冷技術人員或通知廠方派人檢查修理，其它人員不得隨意拆修。
6.由于工作介質具有熱脹冷縮的物理特性，故在低溫工作狀態下，若發現介質不走應及時加以補充。
7.如酒精使用時間過長而引起水份含量過高，在低溫時，其粘度就會大大增加，從而影響酒精在槽中正常循環流動速度，嚴重時酒精會呈稀糊狀，槽溫的波動度大大增加，所以應視情況適時更換酒精，以保證良好的循環流動及槽溫性能。
8.本設備低溫工作時使用的工作介質是無水乙醇，為易燃品，在檢定室內，應嚴禁煙火，并配備相應的滅火器材。
六．艾克賽普 TL-03A(高溫恒溫槽）維護與保養
1.經常保持槽體整潔，使用后檫凈箱體、外殼。長時間不使用時應撥下電源插頭，放凈槽內介質液，用透氣罩遮蓋；并將設備移至通風干燥處。
2.酒精使用時間過長會引起水份含量過高，影響低溫時粘液增加而影響酒精在槽中正常循環流動速度，導致槽溫波動，應視情況定期更換酒精。
3.溫度槽盡量遠離高溫烈日下工作，以免影響儀表的精度。
七．艾克賽普 TL-03A(高溫恒溫槽）常見故障分析與排除艾克賽普 TL-03A(高溫恒溫槽)
1.艾克賽普 TL-03A(高溫恒溫槽)產品特點
TL-03A高溫恒溫槽是一種高精度自控式計量檢定裝置。溫度穩定性好、溫場均勻、控溫精度高；結構合理、操作直觀簡便；本裝置采用紫銅安全電壓加熱系統，升溫速度快、節能、適合長期工作；
精密溫度控制儀按PID調節規律實現溫度自動控制，控溫精度高；采用全不銹鋼或噴塑制作，美觀大方；可根據需要配RS-232/485接口，亦可設計成自動檢測裝置。
2.2.主要用途及適用范圍
公司所生產的恒溫槽溫度場均勻性能和穩定性能在國內一直處于比較領先的水平，可適用于各計量、生化、石油、氣象、能源、環保、醫藥等部門及生產溫度計、溫控器等廠家進行物理參數的檢測，亦可為其他試驗研究工作提供恒溫源。
3.外觀及組成
恒溫槽為一體化結構，分為上、中、下三部分。上部可用于放置計量檢測時常用的一些工具，中部為控制系統及工作區，下部為輸油系統。
4.型號規格
型號：TL-03A
額定電壓：220V 額定頻率：50Hz
額定功率：2.3kW 凈 重 ：85KG
5.使用環境條件
環境溫度：10℃~30℃ 相對濕度：20%RH~80%RH
電源電壓：～220 V±10% 頻率 ：50 Hz±2Hz
6.工作條件
a.使用前，檢查設備供電電源，要求電源必須是單相三芯電源。如無，則要求設備外殼必須可靠接地。
b.使用時環境溫度及濕度要在所要求的范圍內本設備才能達到較好的工作狀態；
c.使用過程中，壓縮機的出風口不要被障礙物擋住；
d.使用中，不得有風源直接吹在設備的工作區部位否則容易引起槽內工作介質溫度的波動。
二．艾克賽普 TL-03A(高溫恒溫槽)結構特征及工作原理
1.總體結構
設備由輸油系統、加熱系統、攪拌系統以及控溫系統組成。
2.工作原理
按工作介質在槽中流動過程說明恒溫工作原理。在攪拌器的推動下，工作介質在混合區自上而下流動，先經加熱器與液體介質進行熱交換，使工作介質達到設定溫度點后，由攪拌器進行強烈攪動，使溫度不甚均勻的介質充分混合，并推動介質從底部流出，再導流向上進入工作區。
在工作區流動過程中，要求介質盡量減少與外界的熱交換，并具有一定的流動速度，這樣才能保證工作區介質溫度均勻，并為高質量溫度控制創造良好條件，此后介質再進入混合區，依次作循環流動。控溫儀的溫度傳感器置于流體之中，用于測量溫度信號，使控溫系統根據槽溫的變化以PID調節方式推動加熱器工作，自動控制槽溫在設定溫度范圍內達到一個動態的平衡。恒溫槽有兩種工作狀態：
a.恒溫槽設定溫度高于室溫+15℃（以下簡稱“高溫工作狀態”）時，制冷系統不需工作。采用外界的自然平衡來使恒溫槽在所需溫度范圍內達到動態平衡。
b.恒溫槽需要快速降溫時，打開放液閥，打開輸油開關，使工作腔內的熱介質與下部的儲油箱的冷介質進行循環，從而達到快速有效的降溫。
三．艾克賽普 TL-03A(高溫恒溫槽）技術特性
1.工作溫度范圍 RT+15℃～300℃
2.溫度場波動度 ≤±0.01℃/30min
3.溫度場均勻度 ≤0.01℃
4.降溫時間 ≤120min
5.升溫時間 ≤120min
6.工作區尺寸 φ130×480（mm）
7.外形尺寸 750×550×1250（mm）
8.工作介質 甲基硅油等高溫油類
四．艾克賽普 TL-03A(高溫恒溫槽）使用說明
溫馨提示：本儀器需由專人負責,嚴格按照下述各條要求操作：
1.溫控儀使用方法
a. 設置溫控儀目標溫度的方法： 按 進入設定狀態，調節 （上調）或
（下調）將槽溫設置為所需溫度，設定好后再按 復位至測量位置。
b.調零：初次使用時，若要求槽溫顯示更正確，可在恒溫槽穩定后根據插在槽內的標準溫度計的指示值，按住 五秒以上待PV窗口顯示Loc再按一下輸入密碼：100000 ，此時PV窗口顯示SC,調節 （上調）或 （下調）,來調整儀表的顯示值。設定完畢后按住 鍵5秒以上，待PV窗口顯示出測量之放手。
e.PID值手動調節：按住 五秒以上在按一下 待PV窗口顯示Loc然后顯示,調節 （上調）或 （下調）輸入密碼：200000，來調節比例、微分、積分，達到最佳的測量的測量效果。一般情況下，廠方已經調整，但應根據當時的實際情況而定，若屬PID整定初學者最好不要隨意調節PID數值
2.安裝
將恒溫槽平穩地安放在計量檢定室內，使“電源ON/OFF”開關、“輸油”開關、“攪拌”開關處于關閉(彈起)狀態，接通電源。
3.準備工作
a.開機前，仔細檢查各部件是否完好，接線有否松落，并將箱體可靠接地，核準電源與本裝置規定電源是否相符。
b.檢查放液閥是否關閉，在出水口接上膠管，另一端插入存液容器，然后在槽內加入工作介質，一直到溢流為止。根據需要設定溫度的不同選擇不同的工作介質，若要求恒溫槽低溫工作時使用無水乙醇作為工作介質；高溫工作時可使用軟水作為工作介質。
c.用手轉動攪拌電機底內的轉軸，軸應靈活轉動.
4.操作順序
(1)設備啟動后注意事項
a.按下“電源”，電源接通后，打開循環按鈕，使攪拌系統工作。一般情況下。
b.初次使用時，若要求槽溫顯示更正確，可在恒溫槽穩定后根據插在槽內的標準溫度計的指示值，調節控溫儀SC窗口零點偏移。
（2）操作方法選擇（根據檢定開始時恒溫槽的不同狀態選擇適合的工作方式）
溫馨提醒：本設備在達到設定溫度后要有一段穩定時間（一般在半小時左右）才能達到較好的穩定狀態，故最好不要在剛達到設定溫度就馬上將本設備用于檢驗檢定或測量工作。
工作方式
若要求本設備從室溫向高溫工作狀態升溫則制冷系統無需工作。“制冷”開關應處于關閉狀態，具體操作是：
a.打開“電源”開關，此時電源接通；
b.打開“攪拌”開關，攪拌系統啟動；
c.設定溫控儀目標值溫度，此后控溫系統會自動控制設備動態平衡于設定溫度。
5.停機
a.合上“攪拌“開關，關閉攪拌系統；
b.合上“電源”開關；
c.打開放液閥，放凈工作介質。（溫馨提示：每次檢定后最好將工作介質放凈并儲存在相應的容器之中，以免工作介質變質，而影響檢定工作。）
注意：放凈工作介質后請關閉放液閥，以免下次開機時所加工作介質流盡，造成不必要的損失。
五．艾克賽普 TL-03A(高溫恒溫槽）注意事項：
1.本儀器使用的電源電壓，須保證在220V±10％以內，且具有可靠接地保護，無松動或接觸不良現象。
2.在槽內未加滿工作介質的情況下，不允許開機，在整個工作過程中，應始終保持液面高度，不得使電加熱器暴露在空氣中，以免燒壞。
3.為保證制冷系統正常運行，開機時槽溫不得高于35℃。
4.壓縮機停止工作后，不得立即再開機進行，必須間隔5分鐘方可重新啟動，以免損壞壓縮機。
5.制冷系統如發現問題，應由專業制冷技術人員或通知廠方派人檢查修理，其它人員不得隨意拆修。
6.由于工作介質具有熱脹冷縮的物理特性，故在低溫工作狀態下，若發現介質不走應及時加以補充。
7.如酒精使用時間過長而引起水份含量過高，在低溫時，其粘度就會大大增加，從而影響酒精在槽中正常循環流動速度，嚴重時酒精會呈稀糊狀，槽溫的波動度大大增加，所以應視情況適時更換酒精，以保證良好的循環流動及槽溫性能。
8.本設備低溫工作時使用的工作介質是無水乙醇，為易燃品，在檢定室內，應嚴禁煙火，并配備相應的滅火器材。
六．艾克賽普 TL-03A(高溫恒溫槽）維護與保養
1.經常保持槽體整潔，使用后檫凈箱體、外殼。長時間不使用時應撥下電源插頭，放凈槽內介質液，用透氣罩遮蓋；并將設備移至通風干燥處。
2.酒精使用時間過長會引起水份含量過高，影響低溫時粘液增加而影響酒精在槽中正常循環流動速度，導致槽溫波動，應視情況定期更換酒精。
3.溫度槽盡量遠離高溫烈日下工作，以免影響儀表的精度。
七．艾克賽普 TL-03A(高溫恒溫槽）常見故障分析與排除
八．艾克賽普 TL-03A(高溫恒溫槽）品質承諾與售后服務
1．本儀器在正常條件下使用，發生故障，由本公司負責免費保修一年。
2．保修期內，由于用戶使用或維修不當造成設備損壞，本公司負責維修，但收取適當?shù)某杀举M。
3．本產品實行終身服務，保修期滿后發生故障，本公司負責維修，按規定收取費用。
八．艾克賽普 TL-03A(高溫恒溫槽）品質承諾與售后服務
1．本儀器在正常條件下使用，發生故障，由本公司負責免費保修一年。
2．保修期內，由于用戶使用或維修不當造成設備損壞，本公司負責維修，但收取適當?shù)某杀举M。
3．本產品實行終身服務，保修期滿后發生故障，本公司負責維修，按規定收取費用。
