艾克賽普8700電池管理系統(BMS)測試方案
2016-07-28
艾克賽普將在將電力電子產業耳熟能想的8000系統的成功經驗轉移到電池應用領域，開發電池產業專用的測試項目(Test Item)，可進行電池管理系統(BMS)的自動化測試，生產線工程半成品與成品測試與電池模組長期的保養與維護需求。
8000 (8700)系統具備靈活的硬體架構，可選擇多種硬體，例如直流電源供應器、電子負載、LCR表、六位半數位電表等，透過不同硬體配置，可符合不同應用的自動測試需求；針對電池業界產品高度客制化與多樣化的測試需求的現狀，可擴充硬體與增加新測試項目。可支援的范圍為：
放電能力：
2.6kW~15.6kW/ 0~80V/ 0~1000V/ 0~1000A
主/從控制并聯操作達93.6kW
充電能力：
600W~15kW/ 0~1000V/ 0~375A
簡易主/從并聯及串聯操作模式，可并聯五個單機
8000 (8700)系統特別針對電池模組的特性，量身訂作并優化標準測試項目，測試效能佳，軟體功能操作簡單，容易使用，符合生產線需求。
艾克賽普8700 自動測試系統運行于Windows98/2000/NT/XP 環境下，在簡單易學的Windows環境下為測試工程師提供專用的電源測試系統，并且方便使用Windows資源。

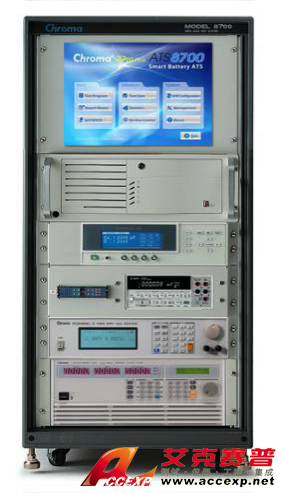

電池包自動測試系統
主要特色：
針對電池特性優化的標準測試項目，測試效能佳
特別針對生產線上使用所需，軟體功能操作簡單
彈性架構軟體平臺
- 測試程序編輯功能
- 測試報告格式編輯功能
- 測試報告產生器
- 統計分析報表編輯功能
- 用戶權限設定
- 發布控制
- 活動紀錄
- 支援 Bar Code Reader
因應業界測試需求可擴充硬體，BMS通訊介面與增加新測試項目
特別設計機柜，更適合使用于生產線
Windows 98/2000/NT/XP軟體平臺
電池管理系統 (BMS) 功能測試，電池 (故障) 模擬器
電池芯電壓模擬不平衡測試/過高電壓測試/過低電壓測試/過電流測試/輸出阻抗測試/電池管理系統參數比對/精準度測試/其他客制化項目。
應用范圍： 電動自行車／電動機車／儲能系統／電動車電池模組
特點：
20串~25串的電池芯狀態模擬
主動平衡與被動平衡功能測試
電壓電流使用范圍具備可擴充性
開放式測試程序編程，可依使用者需求增加
電池組雙輸出設計檢測
電阻量測
電池管理系統積體電路(BMS IC)韌體燒錄
電池管理系統(BMS)通訊檢測
電池管理系統(BMS)通訊介面：CANBus／RS485／RS232
電池管理系統(BMS)工耗量測
電壓/電流/溫度 校正
過電壓保護測試 (可同時參考充電電流狀態)
低電壓保護測試 (可同時參考放電電流狀態)
過放電流保護測試
充放電過溫度保護測試
過高電壓測試(可設定多段)
過低電壓測試(可設定多段)
過充電電流測試(可設定多段)
過放電電流測試(可設定多段)
過溫度保護測試(可設定多段)
BMS IC 喚醒 & 韌體燒錄 & 參數燒錄
BMS IC 資料比對
BMS IC 電壓校正／電流校正／溫度校正
充放電測試與BMS 量測精準度測試
平衡功能檢測
電池模組半成品測試與成品測試，生產線應用 (End of Line Test)
電池組充放電測試/過電流測試/直流阻抗測試/交流阻抗測試/輸出阻抗測試/短路測試/其他客制化項目。
電池模組維護與認證測試
應用范圍：任何電池組與電池包
測試項目：
直流阻抗量測
直流阻抗會影響電池芯的容量，以及電池芯充放電的壓差程度。 可藉直流阻抗診斷電池芯狀態良好與否。
容量測試
確認各電池芯的容量。同電池組內的各電池芯容量應極為相近，過大的容量差距會嚴重影響電池組的整體效率。
電池芯平衡測試
將電池組內的各電池芯調整至指定電壓，使各電池芯達到能量平衡，以避免電池芯不匹配造成電池包容量劣化。 定期實施電池芯平衡有助于電池組容量與壽命的最大化。 另外，也可利用此功能制造各電池芯電壓不平衡的條件，以進行電壓不平衡(如UL2271)的相關測試。
