日置 FT6031-50 接地電阻計快速檢查和測量數據中心接地系統
2024-04-02
一、前言
數據中心里有大量電子設備，如果電子設備沒有接地處理，當某一部分絕緣損壞時，外殼將帶電，由于線路與大地間存在電容，人體觸及此絕緣損壞的設備外殼，將遭受觸電危險。
將電子設備接地后，接地短路電流將同時沿接地體和人體兩條通路通過。此通過接地體的分流作用，流經人體的電流幾乎等于零，這樣就避免了在短路故障電流下人體觸電的危險。
同時還對設備本身也有保護，當設備沒有接地，設備里的各種電容電阻容易形成壓差，一旦形成回流，就會產生較大電流，擊穿元器件，對設備是一種傷害。
因此，數據中心里必須要部署接地系統，所有的電子設備必須有效接地，避免危險發生。
二、接地電阻計FT6031-50
? 適應現場能力強、防塵·防水、堅固耐用
? 弄臟了水洗即可
? 國際防護安全級別 : IP67
1. 接地電阻測量方法：2電極法/3電極法
接地電阻的測量方式有2電極法和3電極法兩種可選。 按下選擇鍵后，內部可自動進行連接切換，無需連接短路棒。
3電極法：將輔助接地棒插入地面進行測量
2電極法：利用柱上變壓器的B類接地工程，也可實現測量D類接地工程
2.抗干擾性
允許低電壓：25V rms。 允許低電壓范圍從10V rms擴大至25V rms。 即便在低電壓為25V rms的環境下，也能實現接地電阻的穩定測量。
3.現場適應能力強，具備良好的防塵防水性
防塵防水等級：IP67。 粉塵無法進入外殼內部，因此不管泥地還是灰塵較多的現場都能使用。 短時間一定水壓條件下被浸沒也不會導致內部進水。
4.20m的測試線也能輕輕松松卷曲收納
接地電阻的測量作業中測試線的整理很費時間。使用新開發的卷線器相比以往手動收納測試線，能節約 2 倍以上的時間。

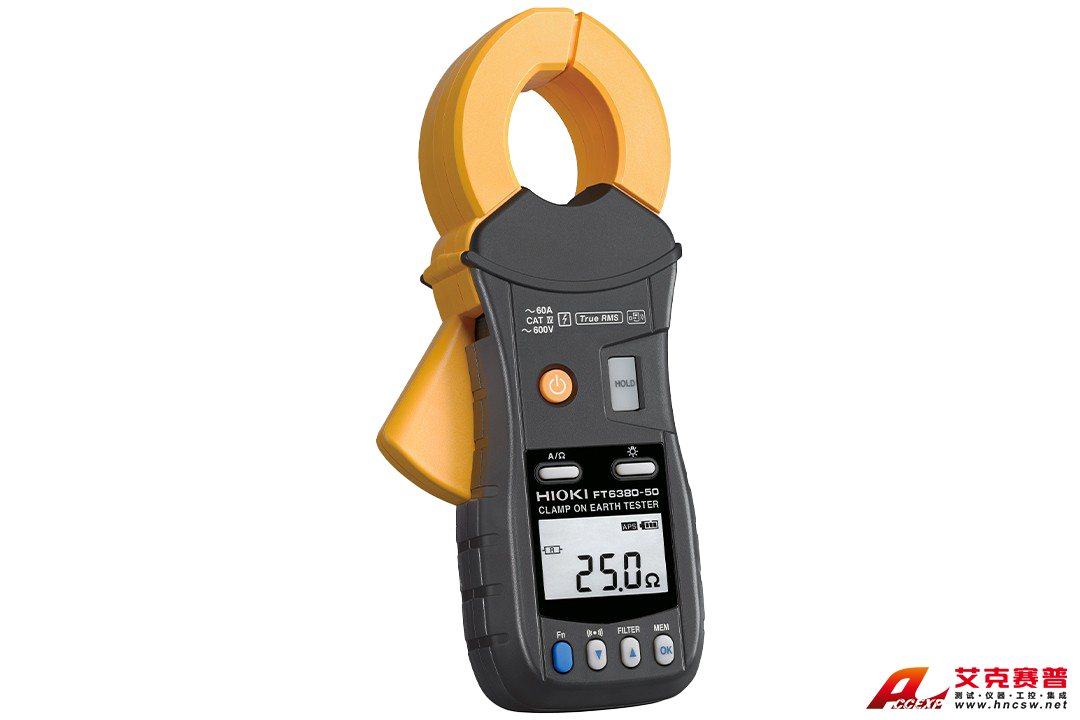

三、鉗形接地電阻測試儀FT6380-50
? 測試電源線的漏電流測試
? 可對應60 A的負載電流測試
? 接地電阻測量之外，還可以進行負載電流測量
1.儲藏庫、輸電塔等多重接地阻抗測試
多重接地專用的鉗形接地電阻測試儀。除了可以測試儲藏庫、輸電塔，還能測試避雷針等。
2.可測試多重接地系統(一根配線就可實現多重接地)
夾住測量對象的接地電阻 Rx。電流鉗是由注入電壓的傳感器和測量電流的傳感器構成的雙重芯體。
2.1 從注入電壓的傳感器向接地線注入電壓 V。
2.2 根據一定的電壓和所測得的電流，按下述公式計算出多重接地回路整體的電阻。
第 2 項與第 1 項相比足夠小（接地極為并聯連接。接地極越多，則第 2 項越小）時，Rx 為以下公式。
3.傳感器設計保證高精度
傳感器采用可抑制漏磁通的屏蔽設計，實現了高精度的測量和重復精度的提高。
四、結語
在數據中心運行過程中，經常會需要進行擴容，不斷增加新的設備，此時如果沒有請專業的安裝人員進行布線安全和接地處理，很容易忘記設備的接地。沒有接地的設備運行除了有安全隱患，也可能對業務造成影響。數據中心的安全穩定運行，從保證接地開始。不管是哪種接地，都要進行周期性檢查，對所有設備和系統進行接地檢查和測量，發現沒有良好接地的及時修正。
艾克賽普公司是HIOKI日置授權代理商，如果您對日置產品有需求或任何疑問，歡迎聯系，我們將提供免費樣機上門試用和更合適的測試解決方案
