羅德與施瓦茨 5G終端測試平臺解決方案
2024-10-24
一、5G NR終端研發和生產射頻測試方案

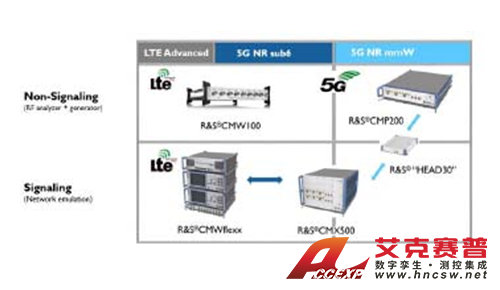

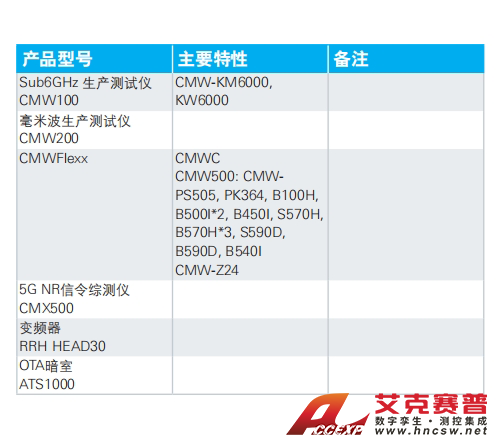

上圖為RS 公司為5G NR終端射頻研發及生產提供的完整方案。
1、Sub6G 5G NR生產測試－RS CMW100
RS現有的CMW100產線測試儀最新版本已經支持Sub6GHz 5G NR發射和接收測試。該解決方案完全支持2G、3G、4G和5G蜂窩技術以及非蜂窩技術，是一臺理想的產線非信令全制式測試儀表。
2、毫米波5G NR生產測試－RS CMP200+HEAD30
RS最新推出的RS CMP200無線通信測試儀，配合Remote Radio Head HEAD30變頻器，可用于28 GHz和39GHz毫米波頻段的5G NR產線測試。該測試儀專為5G OTA測量而設計，用戶可以將HEAD30盡可能靠近OTA測試暗室，以減少測量過程中的電纜損耗。CMP200配合RS的OTA暗室即可組成一個完整的5G毫米波OTA測試解決方案。
3、Sub6G 5G NR信令測試－RS CMWflexx+CMX500
從1.1節5G NR演進過程可以看到，很多現有LTE網絡的運營商將在未來很長一段時間內選擇NSA組網方式。NSA的組網方式，可以將5G NR看作是在現有LTE網絡的一個擴展。與此相對應地，RS公司在現有的支持LTE信令測試的CMWflexx基礎上，增加一臺支持5G NR信令的CMX500，組成支持5G NR信令測試的方案。
4、毫米波5G NR信令測試－RS CMWflexx+CMX500+HEAD30
使用CMWflexx擴展CMX500，配合Remote Radio HeadHEAD30變頻器，可用于28 GHz和39 GHz毫米波頻段的5GNR信令測試。該系統配合RS的OTA 暗室即可組成一個完整的毫米波5G NR OTA測試解決方案。
二、5G NR終端協議測試方案
隨著無線標準的不斷演進，無線通信芯片結構也愈加復雜，芯片廠商在決定流片前都會對每項功能進行充分的仿真驗證，只有經過詳盡測試覆蓋才能將風險降到最低，提高流片成功率。
1、5G NR協議物理層測試－RS CMWflexx+CMX500IQoverIP
無線通信芯片開發在完成算法鏈路驗證后，下一步工作是把算法鏈路轉化成硬件RTL具體實現。此時需要在FPGA開發板或者EDA廠商提供的硬件模擬器平臺上驗證芯片RTL實現的正確性， Synopsys公司的ZEBU平臺及HAPS平臺是此類硬件模擬器平臺的典型代表。RS公司和Synopsys保持著良好的合作關系，攜手為無線通信芯片客戶提供的IQoverIP測試方案，為無線通信芯片客戶早期的物理層功能及性能的驗證提供了極大的便利。
2、5G NR協議棧虛擬測試－RS PC VT
對于大部分無線通信芯片客戶來說，上層協議棧的開發與物理層的開發是同步進行的。所以，為了能夠加快芯片的上市步伐，除了需要驗證物理層的實現，有必要同時驗證上層協議棧的實現。

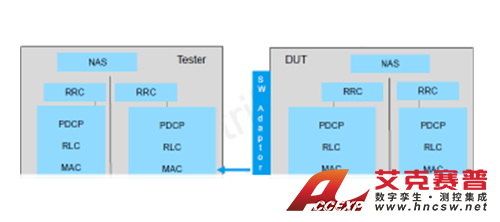

針對該需求，RS公司提供一個純軟件的虛擬測試方案，如下圖所示，網側與DUT基于MAC層的傳輸塊進行交互，驗證終端的上層協議棧是否符合規范定義的流程。
3、5G NR Full BBIC協議測試－RS CMWflexx+CMX500 IQoverIP
無線通信芯片在完成物理層及上層協議棧獨立的充分驗證后，下一步就需要將物理層和上層協議棧融合在一起，形成一塊完整的基帶芯片。在此過程中，有可能會碰到很多兼容性的問題。此時，依然可以采用RS與Synopsys的IQoverIP方案對該基帶芯片進行功能驗證。
4、5G NR 協議一致性測試－RS CMWflexx+CMX500+HEAD30
協議一致性測試的定義是：“一個一致性的實現應滿足靜態一致性需求和動態一致性需求，并與協議實現一致性聲明 (Protocol Implementation Conformance Statements，PICS) 中所聲明的功能相符合。”一致性測試主要是確定被測終端是否與標準規定一致。通常利用一組測試用例，在一定的網絡環境下，對被測終端進行黑盒測試，通過比較DUT的實際輸出與預期輸出的異同，判定DUT 是否與協議描述相一致。
一致性測試只關心協議實現呈現于外部的性能。對于手機行業來說，我們知道現在世界上很多手機的品牌，也有眾多的移動通信網絡設備的制造商，他們所生產出來的手機和網絡設備被銷往全球的不同地方，因此為了能保證不同廠商的手機和不同的網絡設備之間能正常工作，通過一致性測試會提高人們對不同設備符合相應協議標準的置信程度，提高相同標準不同實現之間互連的概率。
在理想的情況下，不同手機廠商按相同協議標準生產出來的手機本應在不同網絡設備廠商的網絡環境下正常通信。但是實際情況并非如此，由于設計者對標準的不同理解，導致手機的某些性能要么偏離標準，要么是標準的一個子集。這些不同程度與標準不一致的手機將不能正常工作，因此需用統一的尺度來衡量手機的一致性，從而保證不同的手機之間，不同的手機和網絡之間可以正常通訊。
因此，協議一致性測試是眾多運營商強制要求的測試內容。作為終端廠家或者是手機芯片廠家，為了更好地驗證終端的協議一致性要求，一致性測試一個非常重要的必不可少的環節。

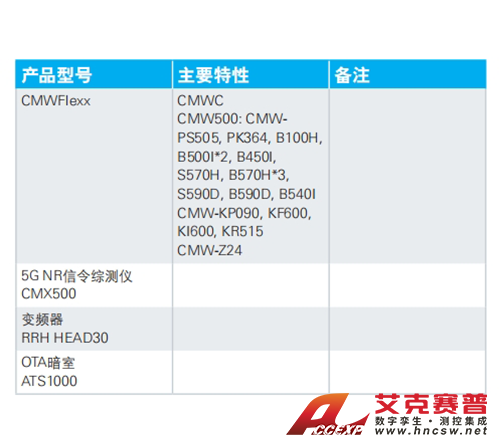

RS提供針對5G NR協議一致性測試的完整解決方案，該方案包括：CMWflexx, CMX500, RRH HEAD30, ATS1000。2.2.5 5G NR 協議測試方案
三、5G NR終端射頻一致性測試方案
3GPP 不僅定義了5G NR系統和終端的核心規范，而且還定義5G NR終端一致性測試規范，其中終端射頻一致性測試標準是38.521。測試內容主要包括：終端的發射機特性、接收機特性和性能需求等射頻指標。
1、Sub6G 5G NR終端射頻一致性測試方案－RS TS8980

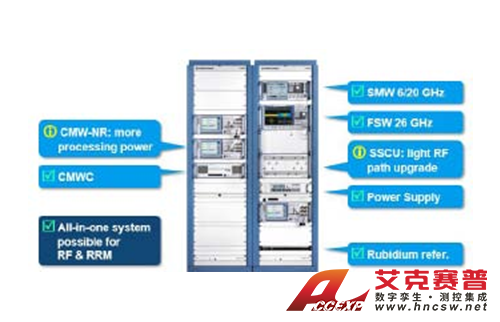

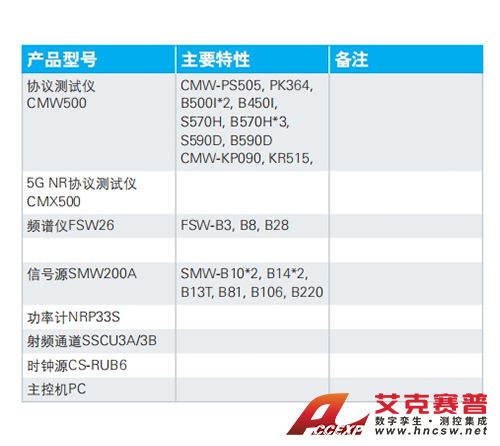

現有的TS8980FTA-3系統支持2G/3G/4G/C-IoT等接入技術的射頻一致性測試。并且，由于系統中所有的硬件都已經支持Sub6GHz，Sub6G 5G NR的測試仍可以采用目前的傳導方式。所以，可以認為現有的TS8980FTA-3系統是5G-ready的系統。要增加支持Sub6 5G NR的射頻一致性測試，只需要做少許的升級即可，包括：增加CMX500以支持5G NR的信令；升級SSCU射頻通道。
2、毫米波5G NR終端射頻一致性測試方案－RS TS8980-3AM+ATS1000

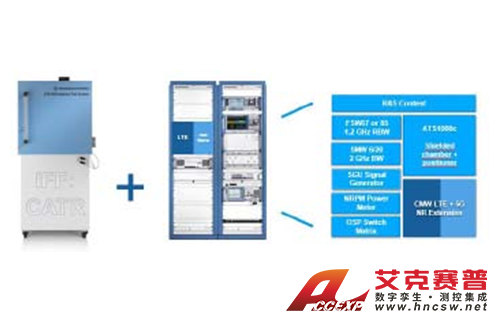

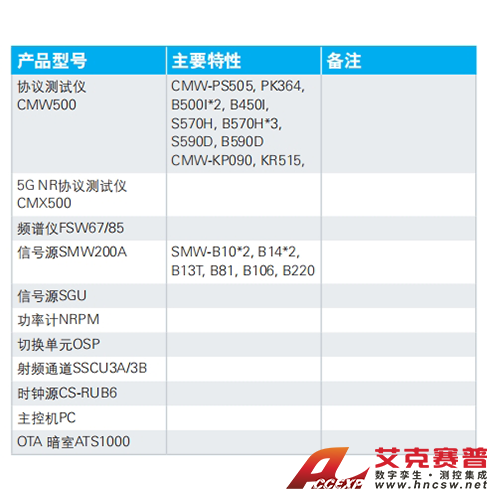

由于毫米波5G NR隨著傳輸距離的增大，信號急劇衰減，另外，使用毫米波的無線通信終端的天線極小且數量巨大，所以對于毫米波5G NR的終端測試來說，不能再采用傳統的傳導方式，而需要采用OTA的方式。RS提供毫米波5G NR的射頻一致性測試方案，包含TS8980FTA-3AM與ATS1000的OTA暗室，如下圖所示。
