Accexp代理的Chroma直流重疊測試系統功能再提升, 具備300A大電流
2016-11-14
隨著綠能產業持續發展，應用于太陽能、風能與電動車上的電感性元件為滿足整體電路的設計需求，須具備承載更高直流電流的能力。而電感性元件在大電流負載下，電感值的下降與溫度的上升，降低了元件本身濾波扼流的能力，進而影響整體電路的信賴性。為了滿足元件研發人員與電路設計人員對于大電流負載下電感性元件特性評估的設備需求，致茂電子將”直流重疊測試系統”的電流輸出能力從100A提升至300A，搭配模組化的設計，使測試系統的擴充性大幅提高。

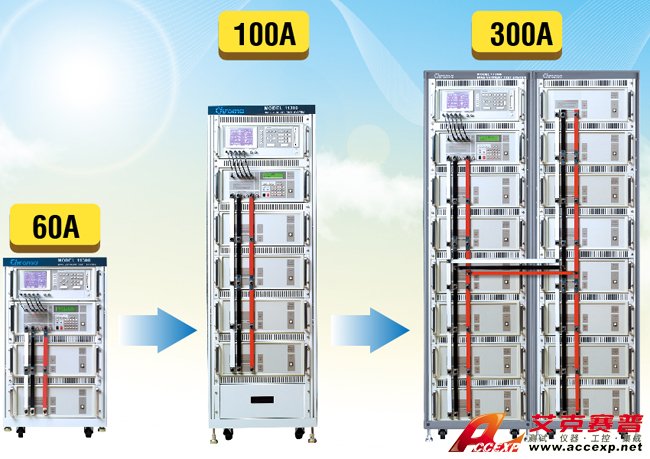

致茂電子將”直流重疊測試系統”的電流輸出能力從100A提升至300A，搭配模組化的設計，使測試系統的擴充性大幅提高。
致茂電子所開發的直流重疊測試系統是由”自動零件分析儀”與”直流重疊電流源”所整合成，自動零件分析儀能提供20Hz到1MHz的寬廣測試頻率，適合應用于電感值的準確量測，而直流重疊電流源具備雙向精密電流輸出的功能，單一模組能提供20A的最大輸出電流，使用者可依實際需求配置不同數量的模組，最高能擴充至300A。組立式設計的系統架構，易于讓使用者進行維護與搬移，透過選擇不同規格的機框，可以最有效率地進行空間利用。
由于系統是專為大電流測試而開發，在直流重疊電流源的并聯裝置上也采用極低電阻的方式設計，避免溫升與對量測精準度的影響。正面多方進氣與背面多組風扇排氣的機框架構，可達迅速排熱的效果，即使處于長時間連續測試的狀況下，也能保持系統的正常穩定運作，充分展現系統的信賴性。
除了量測單一電流負載下的電感值，直流重疊測試系統還能藉由系統專用軟體或自動零件分析儀的多點掃瞄功能，描繪不同負載電流下的電感值變化曲線，適合分析鐵芯的磁飽合特性與電感產品的最大工作范圍。
結合貼近客戶需求的設計考量與致茂堅強的創新研發能力，功能提升后的直流重疊測試系統，絕對是您在高功率電感元件研發與生產應用上不容錯過的最佳選擇。
