FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀可確保布線安裝公司符合 TIA/ISO 標準。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀是最受信賴、使用最多的的測試儀 — 迄今為止已經認證過超過十億條銅鏈路。
DTX CableAnalyzer可以顯著減少認證總成本，每年高達 33%。 通過 UL 獨立驗證，符合 ISO IV 級和 TIA IIIe 級準確性要求。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀分析測試結果并使用 LinkWare 報告軟件創建專業的測試報告。
已獲得全球 20 多家電纜公司的認可。
以 DTX 光纖模塊執行基本光纖認證，速度可提高五倍。
執行擴展光纖認證。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀 10 千兆銅纜認證
DTX 10 千兆銅纜測試解決方案能夠為 10 千兆以太網部署進行線纜測試和雙絞線認證 - 不管是現有的 Cat 6 或新安裝的增強型 Cat 6 布線系統。 DTX 10 千兆銅纜測試解決方案采用 DTX CableAnalyzer Series，具有行業領先的性能、準確性和易用性—符合我們一貫的承諾。
DTX 10 千兆銅纜測試解決方案的優勢
- 使用相同的用戶友好、直觀的 DTX 界面，簡化復雜的外部串擾鏈路驗證
- 是唯一一個能夠識別同一線束中因鏈路間串擾而造成的問題電纜的解決方案
- 是唯一一個完全符合行業標準的解決方案
- DTX 10 千兆銅纜套件與 DTX-1800 配合使用，完全遵照業界的500MHz 標準對10千兆電纜性能和外部串擾（ANEXT 和 AFEXT）進行測量，因此是一項不可多得的、真正面向未來的投資。
DTX 10 千兆套件
DTX-1800 外部串擾分析套件包括：兩個 DTX-AXTLK1 通信模塊、Windows 版 DTX AxTalk Analyzer™ 軟件、兩個
6A 類/EA 級永久鏈路適配器（DTX-PLA002S）、針對外部串擾測量優化過的兩個通道適配器、500 MHz (DTX-CHA001AS)、兩個鏈路端接器（DTX-AXTERM）和兩個 RJ45 到 RJ45 耦合器。
本套件中的所有工具都單獨裝在一個便攜包內。
如果您想要詳細了解 10GBASE-T 標準的開發，包括布線類型概覽、設計和安裝的最佳實踐以及外部串擾的技術要點，請下載我們的白皮書，題為《基于雙絞線的10 千兆/秒以太網的測試難點》。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀光纖認證
史無前例的光纖認證速度 — 從 10 Meg 到 10 Gig
DTX CableAnalyzer — 一個增長的平臺
它是唯一一個能夠完全認證銅纜和光纖布線的電纜測試儀。只有 DTX 平臺才能為基本（第 1 級）光纖認證和高級（第 2 級）光纖認證分別提供板載光纖模塊和 DTX Compact OTDR 模塊。
我們開發的 DTX 光纖模塊和 DTX Compact OTDR 擁有獨一無二的技術和易于使用的界面，可縮短測試時間。使用我們的光纖模塊，您可以在更短的時間內測試更多的光纖，這樣不但降低了測試成本，也節約了您的工作時間。DTX Compact OTDR 具有無可比擬的易用性、對安裝者友好的豐富功能以及與 DTX CableAnalyzer 相似的用戶界面，可加速高級光纖認證及故障排除過程。隨著時間的推移，所節約的時間將相當可觀 – 平均每個承包商每年節約的時間達數百小時。
提供完整光纖認證

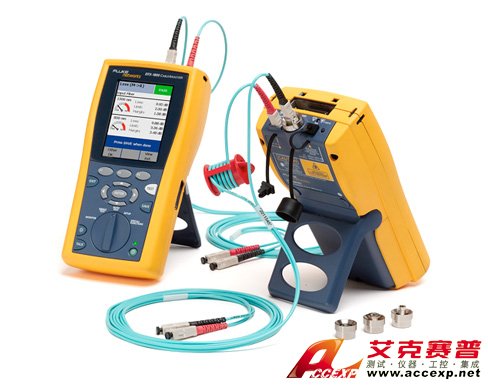

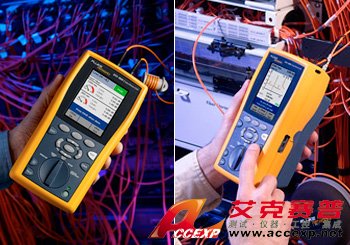

基本（第 1 級）光纖認證。 DTX 光纖模塊提供基本（第1 級）光纖認證解決方案 –損耗、長度和極性測量。根據業界標準驗證光纖鏈路性能。在多個波長上測量光損耗、測量光纖長度以及驗證極性。您可以不可思議的速度對兩根光纖的兩個波長進行雙向測試，而且無需交換主裝置和遠端裝置，這是 Fluke Networks 獨家提供的功能。可互換使用的接頭適配器允許參考和測試連接線路，如果該連接滿足大多數 SFF（小型）光纖接頭的 TIA/ISO 標準。
競爭廠商的光纖適配器每次自動測試時僅能測量長度和兩種損耗的測量值，與之不同的是，DTX 是唯一能夠在每次自動測試時測量長度和四種損耗測量值（所有這些均在大約12秒內完成）的光纖測試解決方案。有了 DTX 光纖模塊，光纖測試速度可較競爭廠商提高五倍。
高級（第 2 級）光纖認證。 DTX Compact OTDR 提供高級（第 2 級）光纖認證。它拍攝并跟蹤分析多模和單模光纖，以檢查鏈路中的每個連接器和接頭，確保其符合指定的規格和預期安裝質量。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀 DTX Compact OTDR
DTX Compact OTDR — 了解如何改進您的測試儀、員工和業務范圍
DTX Compact OTDR 是功能完備的光時域反射計（OTDR）模塊，掛接在 Fluke Networks 的 DTX CableAnalyzer 上使用。它使功能強大的 DTX 認證工具成為完整而簡單易用的 OTDR，拍攝并跟蹤分析單模和多模光纖。
DTX Compact OTDR 以無與倫比的易用性讓每位技術人員都成為光纖專家，自動 OTDR 設置、對事件和光纖鏈路的損耗限度、發射光纖補償、自動事件分析和結果管理等全部通過 DTX CableAnalyzer 熟悉的用戶界面進行操作。
一個平臺，多種優勢
DTX Compact OTDR 模塊通過以下方面充分體現布線承包商在 DTX CableAnalyzer 設備方面的投資價值：
- 增加安裝布線方面的營業收入，而無需增加安裝人員
- 縮短技術人員的光纖測試學習曲線
- 使用一個工具便可執行基本（第 1 級）*光纖驗證和高級（第 2 級）光纖驗證
- 通過功能強大的單端 OTDR 加快故障排除速度
- 使用 LinkWare™ 結果管理軟件提供銅纜和光纖綜合報告*第 1 級認證需要單獨的板載光纖模塊。
DTX Compact OTDR 規格
DTX Compact OTDR 工具包選件：
- DTX-1800-MSO 120
- DTX-QUAD-OTDR
- DTX-OTDR LL-KIT
- DTX-OTDR-KIT
- DTX-OTDR-QMOD
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀跳線測試
快速、方便、經濟有效地使用 DTX CableAnalyzer 和插接線測試適配器測試鏈路的薄弱環節。這是第一代可測試屏蔽 5e 線纜、6 和 6A 布線的新型適配器。只要將一系列適配器夾到您的 DTX CableAnalyzer 上，您即可根據產業性能標準對屏蔽和非屏蔽雙絞插接線進行測試。
在插入前保證插接線的質量，避免認證的永久鏈接的退化。減少位錯誤，增加通道冗余，最大程度地避免網絡故障。
• 快速認證插接線和設備接線（6 類別 6 秒自動測試）
• 根據 Cat 5e、Cat 6、Cat 6A 插接線測試要求進行準確而有效的測試
• 確保插線性能符合所安裝鏈路和產業標準的要求
• 測量所有關鍵插接線測試參數：布線圖、長度、傳輸時延、延遲時差、NEXT 以及回波損耗
• 值得依賴的行業專家使用的測試儀
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀同軸電纜測試解決方案
同軸電纜測試解決方案
使用同軸測試適配器快速、輕松地測試同軸電纜鏈路
擴展 DTX CableAnalyzer 測試同軸布線系統的能力，包括傳統的數據電纜（例如 10BASE-2 或 10BASE-5 以太網）以及視頻傳輸同軸電纜。Fluke Networks 全新同軸電纜測試適配器和升級軟件為您的 DTX CableAnalyzer 增加了如下同軸電纜測試功能：
- 長度
- 傳輸延遲
- 電纜（輸入）阻抗
- 隨信號頻率而變的插入損耗
電纜阻抗
電纜輸入阻抗用于定性電纜是否是正確的同軸電纜類型，例如,它可將 75Ω電纜從用于上一代以太網系統的50Ω電纜或93Ω電纜區別開來。此外，測試儀對鏈路執行時域反射（TDR）測試，以確保電纜在阻抗特性上不會發生顯著改變。阻抗異常將會導致嚴重的信號傳輸質量問題。
傳輸延遲
傳輸延遲測量信號從電纜鏈路一端到另一端所需的時間。電纜的 NVP 值是指電纜上的電氣信號速度，它用于將傳輸延遲轉換為鏈路的"電氣長度"。如果 NVP 值的精度足夠，則電氣長度會接近于物理長度。
插入損耗
有了 DTX 同軸電纜測試適配器，DTX-1800 就可以在 1 到 900 MHzx 的頻率范圍內測量同軸電纜的插入損耗。DTX-1200 使用同軸電纜適配器，則可以在 1 到 350 MHz的頻率范圍內測量插入損耗。測試儀會存儲掃描圖，這些掃描圖可以可以通過 LinkWare 軟件上載并存儲到 PC 中。
FLUKE netaorks DTX CableAnalyzer Series采用永久鏈路適配器技術，消除假失效情況
用于測試永久鏈路的商用跳線 — 包括 Cat 5e/6 和 Cat 7 — 會造成對合格鏈路的誤判，浪費大量時間用于診斷故障和重復測試由于跳線的反復卷曲和展開，以及惡劣存放現場環境等日常損耗，會使其性能隨時間緩慢降低，導致回波損耗，這些通常都是造成測試不合格的原因。
在 Fluke Networks，我們將測試精度放在首要位置。這就是我們開發高性能永久鏈路測試適配器以取代商用跳線的原因。我們獨有的永久鏈路適配器技術確保了測量回波損耗時所需的極高準確性和穩定性，同時提高了所有其它測試參數測量的準確性 — 不是某一次測試非常準確，而是每一次測試都極其準確。

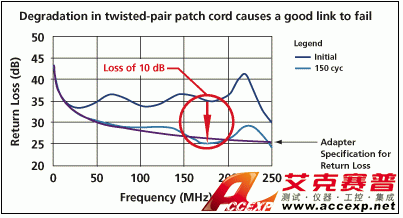

從圖中您可以看到，一條商用 Cat 7 SSTP 跳線在 150 次的卷曲和展開后會有 10 dB 的損耗。這種 10 dB 的損耗會導致合格的鏈路被誤判為不合格 — 您最終將得到一個假的不合格結果。如果您使用的是 Fluke Network 公司的永久鏈路適配器就不會發生這種 10 dB 的損耗 — DTX 系列測試儀會帶給您毋庸置疑的重復測試精度。
PM06 個性化模塊
PM06 是布線行業的首款中央屏蔽測試插頭。它經過了接插件廠商的全球工業認可，獨特的中心插頭可以認證鏈路以及連接硬件符合 Cat 6 類標準，以實現“開放”的布線系統。它支持所有 UTP、FTP 和 ScTP 布線系統。
- 中心 TIA/ISO 插頭
- 屏蔽 — 全球性解決方案
- 不受廠商約束
- 隱蔽式把手接扣
- 提供最終用戶互用性保證
- 專為歐洲使用的隱蔽插座而設計
測試 110 類型 IDC 系統
注：
使用本表格中沒有列出的 IDC 類型連接器的安裝，需要使用適當?shù)幕炬溌愤m配器，根據永久鏈路的技術指標來進行測試。Fluke Networks 可以提供的基本鏈路適配器可在 DSP-4000 系列產品頁面中查找到。您也可向連接器硬件廠商咨詢，以確保您的施工滿足質保要求。為了確保可靠的回波損耗測試結果，需要格外小心對待雙絞線基本鏈路適配器的電纜。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀網絡驗證
認證布線，驗證網絡可用性和鏈路連通性。
隨著網絡應用的發展和帶寬的增加，測試要求也隨之提高。無論您要激活新服務、升級新基礎設施、進行介質訪問控制，還是對布線或鏈路連通性問題進行故障處理，業界的新最佳實踐都建議您在驗證布線合格性后驗證鏈路連通性和網絡可用性，并在一個綜合報告中記錄結果。這種做法可以讓客戶確信所交付的網絡基礎設施處于最佳工作狀態。而附帶新 DTX 網絡服務模塊的 Fluke Networks DTX 系列 CableAnalyzer™ 就是實踐此做法的最好選擇。
提高服務質量
作為業內廣泛用于驗證鏈路傳輸性能的工具，此工具現在還可用于驗證和記錄有線鏈路上的網絡服務可用性。此工具易于操作，可迅速提供大量有價值的信息。在安裝了新鏈路并需要打開服務時，附帶網絡服務模塊的 DTX 測試儀可以讓您在 LinkWare 提供的網線驗證記錄中記錄所有執行過的網絡連通性測試。這可以讓您向客戶提供明確的證據，證明您已經按標準和最佳實踐正確完成了工作。此外，它還可以讓您為最終用戶提供更好的服務，避免復查維修并減少網絡中斷時間。
DTX 網絡服務模塊：
- 驗證網絡服務可用性 — 判斷電信出口是否有效、確定數據傳輸速率（10/100/1000 連接）、雙工能力以及是否可向 PoE 供電。
- 檢查鏈路利用率和錯誤狀況– 查看受測鏈路的以太網利用率（以可用帶寬的百分比表示）；確定廣播流量以及出現網絡錯誤的情況。
- 端口識別 — 采用交換機集線器指示燈閃爍；驗證受測鏈路是否連接到了正確的端口，或找出已連接工作區出口的位置。
- 驗證鏈路連通性（最高支持千兆以太網） — 使用 DHCP 服務器獲取 IP 地址，以 10、100 或 1000 Mb/s 的速率輪詢默認路由器或 DNS 服務器。或者也可以手動分配 IP 地址來輪詢網絡設備。
- 驗證 PoE — 驗證連接到電源設備鏈路的可用性以及電壓水平，以便為 VoIP、網絡攝像頭、無線局域網接入點等以太網應用提供電源。
- 使用我們的 LinkWare 軟件，在一個綜合報告中記錄有線鏈路驗證測試結果以及網絡可用性與鏈路連通性測試結果。
- 排除鏈路故障 — 判斷性能問題的根源是布線還是網絡。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀DTX AC Wiremap
AC Wiremap 可驗證雙絞線布線是否滿足以太網供電服務的標準
以太網供電（PoE）可用于關鍵網絡服務，包括 VoIP、基于網絡的安全性和遠程數據捕獲。作為一種有效實施 PoE 的方式，中跨電源具有防止接線的保護電路。布線圖測試是一個可清除導致 PoE 服務失敗的布線錯誤以及排除現有 PoE 服務故障的有效工具。
DTX CableAnalyzer 現在包含一種稱為“DTX AC Wiremap”的功能，可排除這些障礙。纜線安裝人員可通過測試布線是否符合 TIA/EIA 標準，來確保正確地為 PoE 布線。網絡技術人員可根據 TIA/EIA 標準進行測試，快速檢測持續服務中可能會發生的錯誤。
Fluke Networks 首倡的新技術和測試算法可解決 PoE 獨有的問題，使其成為 DTX 產品線軟件版本 1.4 的標準功能。
單鍵測試啟動 DTX AC 布線程序。
DTX 用戶可以清楚地查看布線連接是否正確或是否存在布線錯誤。無論中跨電源是否存在或在哪里，此測試都可從以太網交換機的位置進行。
AC Wiremap 測試結果可集成到 LinkWare 軟件中，從而創建綜合和專業的報告。
• 首先確認以太網布線將支持使用以太網供電的服務，然后啟動該服務
• 即使在使用中跨電源的情況下，也可測試 PoE 布線是否符合 EIA/TIA 標準
• 使用一種工具便可快速解決 PoE 應用中的布線問題
• 讓用戶充分利用 PoE 服務
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀LinkWare 報告
使用 LinkWare Cable Test Management Software 節省了管理測試結果的時間
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀的優勢
DTX 系列電纜測試儀大幅度縮短了總的認證時間。
時間就是金錢。DTX 能夠同時為您節約了時間和金錢。
DTX CableAnalyzer Series 提供的優異性能每年可以幫助您降低大約 33% 的總體認證成本。更快的測試、更高的精度、更出色的診斷功能、更長的電池壽命、更簡潔的用戶界面以及迅速的設置方法和報告功能，是認證成本得以大幅下降的直接原因。
在 9 秒鐘內完成 Cat6 認證
DTX-1200 和 DTX-1800 能夠在區區 9 秒鐘內按照業界標準以極高的精度完成 Cat6認證。比現有測試儀快三倍。這種不可思議的測試速度意味著您最多可以在八小時的班次內多測試 170 個鏈路。
高級故障診斷 — 故障處理比平時快一倍
當某個鏈路失敗時，DTX 系列會發出快速、易于理解的指示來找出故障點（距測試儀的距離）和可能的故障原因。這些說明不僅會指出故障，還會建議糾正措施，以便您能夠迅速解決問題，無需花時間咨詢項目經理。技術人員不需要執行試驗性的糾正措施和錯誤更正措施并重新進行測試以確定是否解決了問題，相反，他們確切知道問題的所在以及如何修復失敗的鏈路。
你不測試時速度也很快
DTX 系列不但測試速度很快，它做其它事情的速度也很快。它的設置和報告速度也會為您節約不少時間。它簡單易用，因此縮短了培訓時間。更長的電池壽命意味著一次充電可以完成更多的測試。明亮的彩色顯示屏、足夠的內存和內置的對講裝置不但提高了總體工作效率，還改善了用戶的體驗。這些因素每天都在幫助您節約時間和金錢。
超越 IIIe 級和 IV 級的測試儀精度
DTX 大大超越了 IEC IIIe 級規范，其串擾值不到允許余量的一半。ISO/IEC（國際標準）要求 Class F 鏈路要測試到 600 MHz，要求測試儀需要滿足 IV 級精度。DTX-1800 超越了這個要求，確保您在全頻率范圍內的測試結果都有更高的可信度。不精確測試的代價： 測試儀顯示不正確的通過/失敗判斷會造成將合格的鏈路判定為不合格的，或是將不合格的鏈路判定為合格的。這兩種出錯結果都會浪費您大量的時間和資金 — 使用 DTX， 您每次都能獲得準確的結果。
UL 精確認證
Fluke Networks 的 DTX 系列的精度標準通過了 UL（美國保險商實驗所）的精度認證，該認證是根據 IEC-61935-1 標準對于 IV 級精度的要求和 TIA-TSB-155 標準對于 IIIe 級精度的提議而得到的。IIIe 級精度將會被要求測試用于部署 10 GB 以太網的 Cat 6 電纜。
每個 DTX 系列測試儀都附帶有功能強大的 Fluke Networks LinkWare 軟件，可以幫助您按工作地點、客戶、校園樓宇以及其它方式快速組織、編輯、查看、打印、保存或存檔測試結果。可以將測試結果合并到一個現有的數據庫中，然后按任意數量的數據字段或參數排序、搜索和組織這些結果。
您也可以從我們的網站免費獲得 LinkWare。當您完成工作后，即可將這個功能強大的應用程序交給客戶，這樣他們就能通過電子方式立即使用數據。您也可打印測試結果或?qū)?shù)據導出為 Adobe 的 PDF 文檔。
LinkWare 的全面數據管理功能：
- 使用單一的軟件管理銅纜和光纜測試結果，支持 Fluke Networks 的全線電纜測試儀
- 提供專業、定制的圖形化報表，采用適合所有 Fluke Networks 線纜測試儀的通用格式
- 具有配置和打印符合 TIA 606-A 標準的文檔的能力
- 新的拖放功能可以更方便地管理和組織多個項目
- 與主要的 CMS（線纜管理軟件）應用程序兼容
- 借助廣受全球用戶喜愛的線纜測試管理軟件 LinkWare 的簡單用戶界面和省時功能，提高工作效率
LinkWare 軟件可以打印專業的圖形化報表，并采用彩色圖表來描述所測得的測試參數。可以選擇要打印的參數以及圖形顯示的順序。也可以用您公司的徽標定制報表。
新的 LinkWare Stats 選項提供您的整個線纜布置的圖形分析
LinkWare 現在支持 LinkWare Stats 這一新型的自動化統計報告選項。該選件并不局限于“每頁只顯示一個鏈路”的報告，它允許您查看整個布線基礎設施。LinkWare Stats 分析 LinkWare 測試結果數據并把數據轉換成圖表和圖形，從而直觀地展示布線設施的性能 — 此報告以壓縮、圖形化的格式（易于檢驗余量和不規則點）匯總了完整的布線基礎設施信息。
看看 LinkWare Stats 能處理您的哪些數據 —每個 LinkWare 副本均提供了一份免費的演示版 LinkWare Stats。
