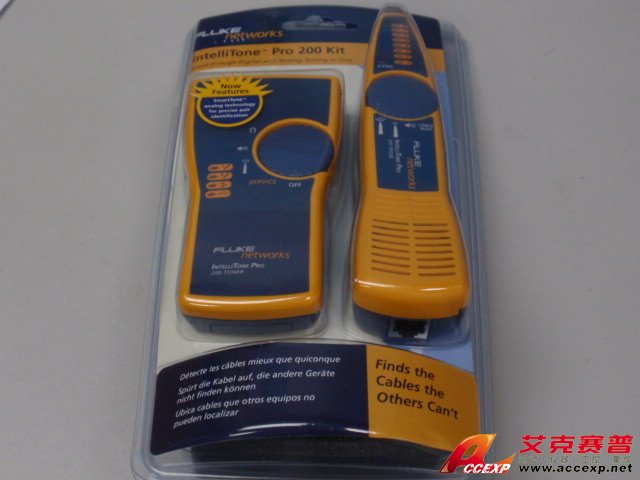

福祿克IntelliTone Pro智能數字查線儀|Fluke MT-8200-60A
名稱：線纜認證測試儀
品牌：
型號：
簡介：Fluke MT-8200-60A可用作多臺測試器，它集成了所需的診斷和故障排除特性，可檢驗電纜導體連通性、識別服務并在需要時進行故障排除。通常需要二至四臺的其它測試器，才能定位和檢驗單臺IntelliTone所能處理的多種電纜類型。 Fl...
申請服務
- 產品介紹
Fluke MT-8200-60A可用作多臺測試器，它集成了所需的診斷和故障排除特性，可檢驗電纜導體連通性、識別服務并在需要時進行故障排除。通常需要二至四臺的其它測試器，才能定位和檢驗單臺IntelliTone所能處理的多種電纜類型。
Fluke (MT-8200-60A）IntelliTone Pro智能數字查線儀(ITT)產品概覽：
(MT-8200-60A）IntelliTone 專業型音頻發生器技術：
結束電纜位置的混亂狀況，準確抑制噪音和錯誤信號
在實時網絡中定位電纜，即使是在交換機處端接
在線束中隔離電纜，不論電纜中是否存在信號泄露
只需單個步驟即可確認電纜位置、檢驗其連通性并檢測故障（開路、短路、反接線對等）
(MT-8200-60A）SmartTone 模擬音頻發生技術：
在短路時，通過音頻節奏變化來實現精確的線對隔離
有效地跟蹤和定位語音、音頻和視頻線纜
福祿克Fluke (MT-8200-60A）IntelliTone Pro智能數字查線儀(ITT)產品功能：
MT-8200-60A IntelliTone Pro，突破性的一體化數字和模擬音頻發生器
目前，只有 IntelliTone Pro 音頻發生器和探針可同時提供數字和模擬音頻技術的強大組合，以解決在安裝、維護和更改網絡過程中的常見基礎設施問題。
顯著地改進電纜定位流程
IntelliTone技術，即通過發出數字信號以及信號的解釋過程快速定位到正確的線束；它可完全地消除來自射頻或電磁干擾的任何背景噪音，通過發出音頻信號以安全、有效地跟蹤實時網絡。您只需簡單地將(MT-8200-60A） IntelliTone Pro 音頻發生器連接到電纜上并在(MT-8200-60A） IntelliTone Pro 探針上設置靈敏度模式。IntelliTone技術將同步數字信號施加到電纜導體上，該信號能幫助您：
通過最大輻射定位正確的電纜線束
通過幅射最少的平衡信號，定位到線束中的電纜
一次性地確認電纜位置、檢驗連通性并迅速檢測所有錯誤
通過 IntelliTone Pro 探針的信號選擇滾輪，您可選擇要使用的模式，“定位模式”用于定位線束，“隔離模式”則用于定位某條特定的電纜。受控的 LED 信號指示燈和音頻信號可簡化信號解釋，并能消除電纜定位的盲目性，甚至可將最困難的定位問題轉化為只需幾分鐘的工作。
克服噪音并節約時間
熒光燈、機器設備、電腦顯示器以及電氣線路都產生噪音信號，這些噪音可妨礙電纜定位或使標準模擬音頻發生器和探針無法有效使用。然而，IntelliTone Pro 音頻發生器的同步數字信號和 IntelliTone Pro 探針的受控信號識別技術能有效地拒絕噪音和錯誤信號，以清楚識別電纜位置。僅僅通過這一項先進的功能，每周即可幫助您節約數小時花在電纜定位項目上的時間。
MT-8200-60A 定位及隔離最難查找的電纜或電線
隔離終端電纜
布線安裝已變得越來越復雜，這使得通過原有技術進行電纜定位變得越來越困難。來自單獨的墻壁插座或設備的電纜經常被綁在一起通過線束延伸到中央?yún)^(qū)域或配線板上。即使只是短距離地將電纜捆綁在一起，仍然會出現信號在電纜之間的流失現象。雙絞線電纜最難進行隔離。其中某條電纜可能攜帶初始信號，而另外一條則可能攜帶流失結果信號。
IntelliTone Pro(MT-8200-60A） 音頻發生器利用雙絞線電纜的獨有特性，生成可使信號流失影響最小的平衡信號。IntelliTone Pro (MT-8200-60A）探針中的智能數字信號處理，可通過音頻和 LED 直觀指示燈清楚地確定該信號，幫助您從線束或配線板中快速隔離出正確的電纜。IntelliTone使電纜位置不再混淆，因此您可依靠它在第一時間弄清電纜的正確位置。
隔離單獨的線對
由于線對之間的信號流失，通過傳統的模擬音頻發生器和探針幾乎無法實現精確的線對隔離。因此，線對通常一開始就被錯誤地路由或端接。重新處理錯誤的端接或部署新線路往往會浪費大量的時間和金錢。IntelliTone(MT-8200-60A） 的 SmartTone 模擬技術可在定位測試線對時提供最終確認，因而能消除這些盲目性，并提高準確度。一旦測試線對短路，音頻信號即會發生節奏變化。差異非常顯著。
MT-8200-60A通過線對表檢驗導體的連通性
應用IntelliTone的強大診斷功能，可在電纜移動、添加和變更時無需進行復查維修。IntelliTone Pro 200 探針具有線對表 (CABLEMAP) 功能，可識別雙絞線布線中常見的電纜錯線情況。IntelliTone技術可自動測試每個導體的端對端連通性，LED 燈和音頻信號可清楚地指示出諸如開路、短路、反接線對等錯線情況。
MT-8200-60A在實時網絡上安全、有效地發出音頻信號
現代網絡設備為連接到其端口上的電纜均使用野蠻端接方案。這種端接在降低電纜噪音和串擾的同時，也會吸收模擬的音頻信號，使模擬音頻探針無法檢測到所連接的電纜。因此，通過模擬技術定位一個未標識的網絡往往需要花費數小時。與模擬信號不同，IntelliTone數字信號即使在野蠻端接時依然保持較強。并且，IntelliTone Pro 音頻發生器可自動探測單獨的電纜導體，因而能快速、有效、安全地在實時網絡中定位電纜。
MT-8200-60A識別和排除電纜服務故障
通過多線路電信檢測、極性和振鈴指示來識別和診斷 POTS。
服務 – RJ45屬于數據通信插座、電話插座還是未用的空閑插座？IntelliTone Pro 200 音頻發生器消除了在查找某個活動插座或提供正確服務的插座過程中的盲目性。LED 可清楚確定在當今網絡上所發現的常見服務，包括電信和數據通信服務以及10/100/1Gb 以太網鏈路。
電信故障排除 – 通過 IntelliTone Pro 100 和 200 上的線路 1 連續性和極性測試來檢查電信服務。IntelliTone Pro 200 音頻發生器增加了線路 2 故障排除。通過內置通話電池功能可確認電信線路。
MT-8200-60A識別和排除以太網故障
應用IntelliTone Pro 200 音頻發生器和探針的強大診斷功能來進行電纜移動、添加和更改。
音頻檢測 – 在執行移動、添加、變更時，IntelliTone 可方便、快速地在設備配線間中定位電纜。在信號流失情況下，可快速隔離未連接的電纜。連接到網絡設備的電纜可在不中斷服務的情況下快速被隔離。
線對表 – IntelliTone Pro 200 探針具有線對表 (CABLEMAP) 功能，可識別雙絞線布線中常見的電纜錯線情況。完整的按針檢驗 TLA 568 布線功能可準確識別開路、短路或錯線線路。LED 指示燈和獨特音頻可清晰地指示錯線線路。通過內置的線對表功能，無需攜帶獨立工具或返回遠端使用電纜檢測儀代替音頻發生器。IntelliTone Pro 200 一體化工具可定位和檢驗 Cat 5 電纜，即使電纜被插入交換機中，并且還可在移動、增加、變更之后檢驗鏈路服務。
檢驗以太網服務 – 鏈路脈沖是否正確，或因上行鏈路端口電纜交換而反接，或是否支持 MDIX？識別辦公室壁板上的實時以太網服務。LED 指示燈可清晰指示以太網鏈路連通性是正常、反接還是 MDIX。
福祿克IntelliTone Pro智能數字查線儀|Fluke MT-8200-60A使用方法
電纜音頻檢測提示
IntelliTone 數字音頻發生器系統針對現代網絡設備和 Cat 5 電纜進行優化。為實現該目標，IntelliTone 采用射頻和數字音頻數據包，后者通過多種音頻發生方法來驅動所有 4 個線對。
通過 IntelliTone Pro 音頻發生器和探針進行數據通信網絡的移動、增加和更改
近年來，結構化電纜安裝已成為統一的標準。TIA-568A 標準規定所有工作區域布線時必須使用至少使用兩個插座，并采用 4 對 100 ohm UTP 進行水平布線。其中通常包含 2 條或更多 Cat5e 電纜直接從墻壁插座延伸到配線板。
插入
IntelliTone 數字音頻發生系統采用一個 8 位模塊插座。這可允許音頻發生器通過附帶的跨線插入到墻壁插座中，或者如果墻壁插座被阻塞但已連接，則可將跨線從 PC 上拔出，并直接插入音頻發生器中。
墻壁插座通常無標識或存在誤接。而且 8 位模塊插座可用于數據或電信服務，也容易增加混淆。
服務 ID 提供第一手信息
IntelliTone Pro 200 音頻發生器具有用于指示線路中服務情況的服務 ID。當插入墻壁插座時，它可提供在房間內查找電纜的第一指示。4 位插座一定為電信服務，而 8 位插座則既可以是電信連接又可以是數據（網絡）連接。判斷電信服務的存在通常可以查找 110 塊上的信號，后者實時連接到電話系統上。
以太網的存在則表明連接處于激活，且良好地位于從配線板到交換機的跨線上。如果連接開路，則很可能未跨接或連接。如果開路 LED 熄滅，則音頻發生器正在檢測插座中心插針的連接。這可能是未插入的網絡設備或未識別的服務。
定位到配線間中
通過將探針在配線板上的插座之間進行移動，可以將音頻發生器定位到未跨接的連接上。將黑色探針頭插入插座，在定位模式下讀數通常為 4－6。附近的插座和電纜將顯示出較低的信號水平，這可從 LED 的顯示中看出。
如果辦公室內服務標識表明是以太網連接，則用戶應探測那些跨接到實時網絡設備的電纜。在音頻檢測電纜上，讀數通常為 7－8。
一旦定位到電纜，IntelliTone Pro 200 可提供線對表以確保正確的針對針線路。通過將跨線從交換機上拔出，或?qū)⒖缇€插入配線板插座，即可檢驗完整的端對端布線是否存在開路、短路或錯線情況。
在空間狹小或存在信號流失時，隔離位置可幫助消除信號流失，并通過強度更高 LED 提供更多的等級。這可提供一組不同的 LED 強度水平，以對音頻檢測電纜或插座與其周圍的電纜或插座進行區分。此外，線對表功能通常可提供確定的音頻檢測電纜指示。
從配線間到辦公室插座音頻檢測
有時，可以在從配線板到辦公室插座之間進行音頻發生檢測。如果插座之間距離很近或不易將探針插入插座，那么可能只有一兩個等級的信號強度差異。如果需要對極近的插座進行更多的區分，可使用較短的跨線，在插座間移動時探測電纜以有效地隔開插座。然后，利用 IntelliTone Pro 200 探針的線對表功能，使用相同的跨線驗證正確的電纜。
使用IntelliTone 進行電信移動、增加和變更
大多數辦公室網絡安裝由一個或多個數據和電話網段組成。在電信方面，可能存在多種插座和布線方案，包括 4 位墻壁插座上的單線對以及從 8 位模塊插座到終端塊的 4 線對等。
