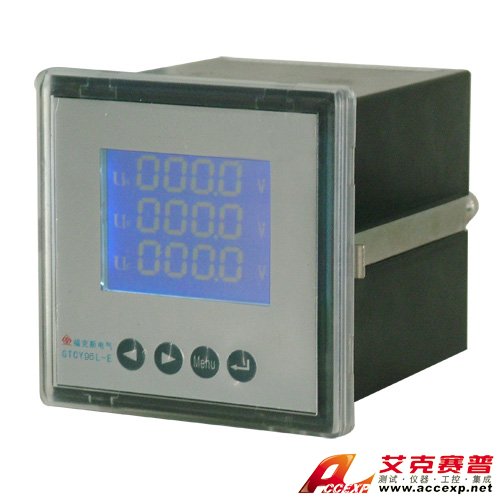

E-0002 多功能電力儀表
名稱：電能質量測試儀
品牌：
型號：
簡介：E-0002多功能電力儀表能夠測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程...
申請服務
- 產品介紹
E-0002多功能電力儀表能夠測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
計量：正反向有功電能，感性容性無功電能
顯示：三排LED數碼管顯示，可視度高
通訊：RS485通訊，MODBUS-RTU協議
輸出：2路電能脈沖輸出(脈沖常數3200imp/kwh)
擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比
用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
計量：正反向有功電能，感性容性無功電能
顯示：三排LED數碼管顯示，可視度高
通訊：RS485通訊，MODBUS-RTU協議
輸出：2路電能脈沖輸出(脈沖常數3200imp/kwh)
擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比
用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理
|
性能
|
參數 | ||
| 輸 | 網絡 | 三相三線、三相四線 | |
| 電壓 | 額定值 | AC100V、400V（訂貨時說明） | |
| 入 | 過負荷 | 持續：1.2倍 瞬時：10倍/10s | |
| 功耗 | <1VA（每相） | ||
| 測 | 阻抗 | >500kΩ | |
| 精度 | RMS測量，精度等級0.5 | ||
| 量 | 電流 | 額定值 | AC1A、5A（訂貨時請說明） |
| 過負荷 | 持續：1.2倍 瞬時：10倍/10s | ||
| 顯 | 功耗 | <0.4VA(每相) | |
| 阻抗 | <2mΩ | ||
| 示 | 精度 | RMS測量，精度等級0.5 | |
| 頻率 | 40~60Hz，精度0.001Hz | ||
| 功率 | 有功、視在功率精度0.5級,無功精度1.5級 | ||
| 電能 | 四象限計量，有功精度1.0級，無功精度2.0級 | ||
| 顯示 | 可編程、切換、循環（LED）顯示 | ||
| 電源 | 工作電源 | AC/DC85-270V（特殊要求訂貨請說明） | |
| 功率 | ≤5VA | ||
| 輸出 | 電能 | RS-485、MODBUS-RTU協議 | |
| 顯示 | 2路電能脈沖輸出，光耦繼電器 | ||
| 環境 | 工作范圍 | -40~55℃ | |
| 功耗 | <5VA | ||
| 安全 | 耐壓 | 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV | |
| 絕緣 |
輸入、輸出、電源對機殼>100MΩ
|
||
