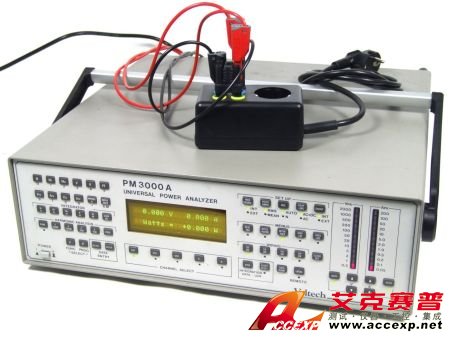

ACCEXP PM3000A 三相功率分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：ACCEXP PM3000A 三相功率分析儀為逆變器生產企業必備的測試儀器，符合國際能源之星IEC62301標準測試和低功耗標準測試，并且是唯一符合IEC61000-3-2實驗室測試標準的儀器。 ACCEXP PM3000A 三相功率分析儀...
- 產品介紹
ACCEXP PM3000A 三相功率分析儀為逆變器生產企業必備的測試儀器，符合國際能源之星IEC62301標準測試和低功耗標準測試，并且是唯一符合IEC61000-3-2實驗室測試標準的儀器。
ACCEXP PM3000A 三相功率分析儀已經在全球數千個科技領先機構得到了廣泛應用，并得到了客戶的一致認可。該儀器能具有非常人性化操作面板，并能在1MHZ的帶寬下提供0.05%的測量精度。
1電壓(V)
量程(自動/手動) (12 量程1-2-5 順序) 0.5V~ 2000Vpk (1400V rms)
顯示范圍 0.001 ~ 99999
測量模式 真有效值及平均值
波峰因素 可達 20
頻率范圍 DC 及0.5Hz~ 1MHz
精度(23 ± 5C) DC & 45 to 450Hz: ±0.05% 讀值 ±0.05% 量程 ± 20mV
(0.2V - 1000Vrms)0.5 to 500kHz: ±0.1% 讀值 ±0.05% 量程±0.02%/kHz ±20mV
共模電壓干擾 1000Vrms 60Hz: < 20mV
100Vrms 100kHz: < 1V
最大輸入 持續性 1500Vpk
1 秒鐘 : 5000Vpk
輸入 阻抗 1 M// 100pF (所有量程)
2電流(A)
量程 (自動/手動) 內部分流器: 0.05A~200Apk (30A rms)
(12 量程 1-2-5 順序) 外部分流器: 6.25mV ~ 2.5Vpk (1.5Vrms)
顯示范圍 內部分流器: 0.00001 ~ 99999
外部分流器: 0.8uA/mV ~ 8000A/mV
測量模式 真有效值及平均值
波峰因素 可達20
頻率范圍 DC 及 0.5Hz ~1M Hz
精度 DC: ±0.05% 讀值 ±0.05% 量程 ± 9mA
(23° ± 5°C) 45 to 450Hz: ±0.05% 讀值 ±0.05% 量程 ± 1mA
(80mA to 30Arms) 0.5 to 500kHz: ±0.1% 讀值 ±0.05% 量程±0.08%/kHz ±1mA
共模電壓干擾1000Vrms 60Hz: < 2mA rms
100Vrms 100kHz: < 50mA rms
最大輸入 持續性: 30A rms (需外接保險絲或電流轉換器)
1 秒鐘: 1000Apk
輸入 阻抗 內部分流器: 3.5m (所有量程)
外部分流器: 20K// 10pF (所有量程)
3功率(W)
量程 (自動/手動) 25mW ~ 400kWpk
(144 量程相對於 電壓及電流) (顯示范圍可達 100,000MW)
精度(23±5C, 正弦波) 45 to 450Hz: A rms x V V rms x A (0.06/PF)%1mW
0.5 to 500kHz: A rms x V V rms x A (0.1/PF)% 1mW
極性 + 表示正功率流向
- 表示負功率流向
4視在功率(VA)
量程(自動/手動) 25mVA ~ 400kVApk
(144 量程, 相對於 電壓及電流) (顯示范圍可達 100,000MVA)
精度(23±5C, 正弦波) 45 to 450Hz: A rms x V V rms x A (0.06/PF)%1mVA
0.5 to 500kHz: A rms x V V rms x A (0.1/PF)% 1mVA
5乏功率(VAR)
量程 (自動/手動) 25mVAr ~400kVArpk
(144 量程相對於電壓及電流) (顯示范圍可達100,000MVAr)
精度精度(23±5C, 正弦波) 45 to 450Hz: A rms x V V rms x A [0.06/(1-F2)0.5] 1mVAr
0.5 to 500kHz: A rms x V V rms x A [0.1/(1-PF2)0.5] 1mVAr
極性 + 表示電感性負載
- 表示電容性負載
6功率因素(PF)
量程 0.000 ~±1.000
精度 (23 ± 5C) ±0.002 ±(0.001*PF)/kHz
極性 + 表示領先之PF
- 表示落后之PF
7波峰因素(CF)
量程 1.000 ~ 19.999
基本精度(23 ± 5C) 電壓波峰因素: 0.1% 讀值 (0.05/量程) 0.02
電流波峰因素: 0.1% 讀值 (0.01/量程) 0.01
8浪涌電流
量程 0.1A ~200Apk (顯示范圍可達20MA)
精度 (23 ± 5C) 所選量程的2%
取樣周期 1相 2 線: 3.6 微秒
1相 3 線/3相 3 線: 6.8 微秒
3相 4 線: 10 微秒
9阻抗
量程 0.0001~ 9.999 M
精度 (23 ± 5C) 45 to 450Hz: 讀值的±0.5%
0.5 to 500kHz: ±0.5% ± (0.05÷PF)%/kHz
10頻率
量程 5Hz ~1MHz(內部頻率源), 0.5Hz ~ 1MHz(外部頻率源)
精度 (23 ± 5C) ±0.1%
11基本波
量程 0.2V ~ 1000Vrms
精度 (23 ± 5C) 0.1 讀值 0.1% 量程
0.02%/KHz 20mV (電壓)
80mA-30A rms: 0.08%/KHz 1mA (電流)
12諧波
范圍 (電壓和電流) 直流及基本波至99次諧波, 最高諧波 = 1MHz
精度 (23 ± 5°C) 基本波: 基本波的±(0.1 ± 0.05/KHz)%
13總諧波失真
電壓電流范圍 0.2V ~ 1000V rms, 80mA ~ 30A rms
精度 (23 ± 5°C) ±(0.2 ± 0.01/kHz)%;
14積分器
量程 0.001 Whr ~ 100,000MWhr
積分區間 1秒
計時器 7位數顯示
15頻寬
無濾波器頻寬 PM3000A-002:DC ~ 500kHz
PM3000A-001:DC~1MHz .
啟動濾波器頻寬: DC ~ 5kHz
16類比輸出
輸出功能 電壓，電流
輸出組數 8
輸出電壓 0 to +5V; 最大5mA
17外部頻率源輸入
輸入電壓 1.5Vrms~ 10Vrms
輸入頻率 0.5Hz ~ 1MHz
輸入阻抗 10k
18外部觸發輸入
繼電器短路電流最大 5mA
19工作溫濕度
溫度 5 ~ 40C
濕度 10%~80% RH
20耐壓
輸入對外殼 4kV AC 50/60Hz， 1 分鐘
輸入對電源 4kV AC 50/60Hz ， 1 分鐘
輸入對輸入 2kV AC 50/60Hz，1 分鐘
電源對外殼 2.9kV DC ， 1 分鐘
21電源
電源輸入電壓 100 ~220V ± 20% (48 to 440Hz)
保護 保險絲 20mm 1AT
消耗功率 最大30W, 50VA
22外形尺寸和重量
外形尺寸 450mm (W) x 129mm (H) x 441mm (D)
重量 9公斤
23輔助性輸入A B接口 (力矩和速度):
脈沖 外部輸入頻率: 0.5Hz ~1kHz, 100 Hz ~ 1MHz
輸入 0~1V DC, 0~10V DC
形式 后板BNC接口
精度 0.5% 讀值 ± 0.5% 量程
輸入 阻抗 20k
