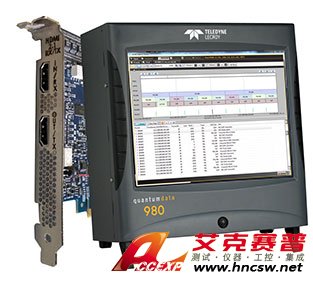

LeCroy力科 Quantumdata 980 48G協議分析儀/發生器模塊
名稱：協議分析儀
品牌：
型號：
簡介：用于HDMI 8K測試的Teledyne LeCroy Quantumdata 980 48G協議分析儀/發生器模塊配備了用于TMDS和固定速率鏈路（FRL）視頻生成的HDMI Tx /輸出端口以及用于TMDS和...
申請服務
- 產品介紹
用于HDMI測試的LeCroy力科 Quantumdata 980 48G協議分析儀/發生器模塊配備了HDMI Rx端口，支持HDMI 2.1固定速率鏈路（FRL）和前向糾錯（FEC）捕獲分析，并解碼高達48Gbps（12Gbps /通道）。HDMI Rx分析器端口提供對TMDS和固定速率鏈路包化（FRL包，字符塊和超級塊）的可見性。該模塊還支持3通道和4通道配置的FRL模式下的接收機鏈路訓練功能，以測試信號源的FRL鏈路訓練功能。
用于HDMI測試的LeCroy力科 Quantumdata 980 48G協議分析儀/發生器模塊提供了實時分析和深度分析測試功能，這些功能是驗證您的HDMI 2.1 TMDS或支持FRL的源設備的開發所必需的。還支持顯示流壓縮（DSC）分析。深度分析使您能夠在產品生命周期的早期識別并解決互操作性問題。980 48G協議分析儀/發生器模塊描述了傳入的TMDS或FRL數據包結構以及相關的控制元素。對于FRL，這包括描繪字符塊結構和超級塊結構。所有FRL數據包數據元素均分配有精確的時間戳。實時分析功能使開發人員可以通過實時查看傳入視頻以及基本視頻和計時參數來快速評估傳入視頻的狀態。
980 48G協議分析儀/發生器模塊還配備了一個Tx端口，用于生成TMDS和FRL流的視頻，以測試下一代4K和8K顯示器！顯示流壓縮（DSC）。通過視頻生成器，您可以以高達8K的視頻分辨率，高達12Gb / s的通道速率和48Gb / s的總鏈接速率渲染未壓縮，未加密的FRL流，從而使您能夠運行具有FRL功能的顯示設備的功能測試。針對TMDS和FRL的完整視頻生成器功能支持自由選擇特定的視頻格式（包括8K），色度，位深，色度二次采樣和測試模式。
該模塊支持固定速率鏈路（FRL）源和接收器的完整合規性測試套件。這包括協議測試，鏈接訓練，8位/組件像素編碼，深色像素編碼/解碼，8位/組件視頻時序，深色視頻時序，3D視頻時序，音頻編碼，3D音頻編碼，多流音頻編碼，AVI / GCP信息幀，EDID。源和接收器還支持TMDS模式下的HDMI一致性測試。
在TMDS或FRL模式下被動監視DDC通道。以FRL模式監視DDC需要一條定制電纜。
LeCroy力科 Quantumdata 980 48G協議分析儀/發生器模塊還支持增強的音頻返回通道（eARC）Tx / Rx功能測試。該解決方案在eARC共模和差模數據通道上提供了eARC Tx和Rx功能的仿真。支持發現和發現，心跳，狀態和功能數據結構。還支持通過eARC音頻通道監視和傳輸音頻。還支持增強的音頻回傳通道合規性測試。該模塊支持所有eARC Tx一致性測試和所有eARC Rx一致性測試。
LeCroy力科 Quantumdata 980 48G協議分析儀/發生器模塊功能和優點
●固定速率鏈接（FRL）和TMDS源分析–提供但實時的深度分析測試功能，這些功能是測試HDMI 2.1 TMDS和具有FRL功能的源設備的開發所必需的。980 HDMI 2.1協議分析器描述了傳入的TMDS和FRL數據包結構以及相關元素。這包括描繪FRL字符塊結構和超級塊結構。為所有TMDS和FRL分組數據元素分配了精確的時間戳。用戶可以查看FRL捕獲中的嵌入式TMDS元素以及圖像幀，以驗證其FRL數據包化。
●DDC通道的被動監視–以TMDS或FRL模式被動監視DDC通道。以FRL模式監視DDC需要一條定制電纜。
●顯示流壓縮（DSC） –支持對FRL和DSC流進行視頻生成和視頻分析，以測試FRL，支持DSC的信號源，并以高達12K / s的通道速率和48Gb的總鏈路速率顯示高達8K的視頻分辨率/ s。新！預先緩存了運行DSC接收器一致性測試所需的測試模式和格式，以快速呈現視頻生成器。這些預緩存的DSC格式和圖像也可以用于常規功能測試。新！有一個新的“無視頻”分析器模式，使您可以快速驗證傳入的DSC時序和元數據。然后，您可以選擇查看未壓縮的視頻幀。
●前向糾錯-報告SCDC里德所羅門修正計數器寄存器中的車道錯誤計數和里德所羅門修正計數。
●數據事務的篩選–復選框篩選允許您從不感興趣的視圖中刪除數據類型。篩選出除音頻樣本包和音頻信息幀以外的所有數據島，例如，比較采樣率的各個值。
●搜索數據–搜索捕獲的數據以查找特定數據出現和/或您感興趣的事件。
●固定速率鏈接（FRL）和TMDS視頻生成–支持TMDS和FRL流的視頻生成，以高達8K的視頻分辨率，高達12Gb / s的通道速率和48Gb / s的總鏈接速率來測試支持FRL的顯示器。增強的完整視頻生成器功能支持自由選擇特定的視頻格式（包括8K），色度，位深度，色度二次采樣和測試模式。
●鏈接訓練-根據HDMI 2.1規范中定義的鏈接訓練狀態，通過EDID和SCDC寄存器事務支持作為源（視頻生成器）或接收器（協議分析器）的鏈接訓練。在輔助通道分析器（ACA）實用程序中監視Link Training事務，以顯示SCDC在DDC通道上的讀寫。
●固定速率鏈接（FRL）源合規性測試–（可選）在支持固定速率鏈接的源設備上運行全套合規性測試。
●固定速率鏈路（FRL）接收器一致性測試–（可選）在具有固定速率鏈接的接收器設備上運行全套一致性測試。
●顯示流壓縮（DSC）接收器一致性測試–（可選）在支持顯示流壓縮（DSC）的接收器設備上運行全套一致性測試。
●增強音頻回傳通道（eARC）Tx功能測試–在eARC共模數據通道上提供eARC Tx功能的仿真。支持發現和發現，心跳，狀態和功能數據結構。通過使用戶能夠注入音頻以使用990的內部正弦波發生器在eARC通道上進行傳輸，來支持差分模式的功能測試。
●增強的音頻回傳通道（eARC）Rx功能測試–在eARC共模數據通道上提供eARC Rx功能的仿真。支持發現和發現，心跳，狀態和功能數據結構。通過使用戶能夠監視傳入的音頻元數據并提取傳入的音頻以供外部設備進行監視，從而支持差分模式的功能測試。
●TMDS源一致性測試–可以選擇在TMDS源設備上運行全套一致性測試。
●TMDS接收器一致性測試–（可選）在支持固定速率鏈路的接收器設備上運行全套一致性測試。（不支持所有測試。）
●數據可移植性–數據可移植性使您可以與同事，其他公司地點的主題專家和其他專家共享捕獲數據和合規性測試結果，以進行分析。不需要980測試儀器即可查看測試結果。可以通過免費的980 GUI管理器查看數據，該管理器可從Teledyne LeCroy Quantumdata網站獲取。
●內置觸摸屏顯示器–使您可以通過980內置彩色觸摸屏顯示器直接控制980
LeCroy力科 Quantumdata 980 48G協議分析儀/發生器模塊規格參數
HDMI接收
連接器：類別2。
行編碼：16b / 18b。
FRL模式下的HDMI Rx最大比特率：3Gbps; 6Gbps; 8Gbps; 10Gbps; 12Gbps。
FRL模式通道：3和4。
協議：TMDS，F(xiàn)RL，DSC，F(xiàn)EC，eARC，HDCP 1.4和HDCP 2.3。
FRL鏈接訓練模式：請求模式LPT5至LPT8。
HDMI Rx捕獲內存：8 GB。
eARC Tx設備的仿真。
HDMI傳輸
連接器：類別2。
行編碼：16b / 18b。
FRL模式下的HDMI Rx最大比特率：3Gbps; 6Gbps; 8Gbps; 10Gbps; 12Gbps。支持高達8K格式的分辨率。
最大像素速率：1485MHz。
FRL模式通道：3和4。
協議：TMDS，F(xiàn)RL，eARC，DSC，F(xiàn)EC，HDCP 1.4和HDCP 2.3。
eARC Rx設備的仿真。
