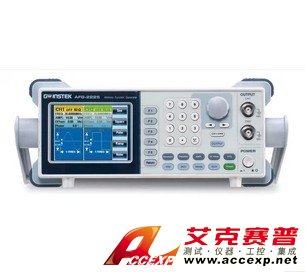

固緯 AFG-2225 信號發生器
名稱：信號發生器
品牌：
型號：
簡介：AFG-2225 是一臺基礎型雙通道任意波信號源，在同類產品中提供了卓越的性能。兩個通道提供同等特性以滿足雙信號應用，如差分信號或IQ調制。優秀的C/P使得AFG-2225成為加快開發進程的實用設備。雙通道主要特點包括 10Vpp輸出幅值；...
申請服務
- 產品介紹
AFG-2225 是一臺基礎型雙通道任意波信號源，在同類產品中提供了卓越的性能。兩個通道提供同等特性以滿足雙信號應用，如差分信號或IQ調制。優秀的C/P使得AFG-2225成為加快開發進程的實用設備。雙通道主要特點包括 10Vpp輸出幅值；25MHz頻率帶寬，1uHz分辨率；內置正弦波，方波，斜波（三角波）和噪聲波。1%~99%方波可調占空比，可作為脈沖信號源。對于任意波功能，兩個通道提供120MSa/s采樣率，10位分辨率，4k點內存深度。同時內置66種任意波供用戶根據需求選擇。此外，AFG-2225還提供AM/FM/PM/FSK/SUM 調制, 掃頻, Burst 和計頻器，用于各種通信領域應用。此外，全數字化用戶界面，3.5英寸彩色LCD可顯示所有操作信息，包括當前輸出端真正的輸出波形。通訊接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持與固緯GDS系列示波器連接，直接波形重建、閃存設備上保存/調取數據；USB Device 支持遠程控制與通過任意波編輯軟件將計算機上編輯的波形發送至AFG-2225。
此規格適用條件：+18°C~+28°C操作環境下，開機30分鐘以上。
此規格適用條件：+18°C~+28°C操作環境下，開機30分鐘以上。
|
AFG-2225
|
CH1 | CH2 | ||
| 波形 | 正弦波，方波，斜波，脈沖波，噪聲波，任意波 | |||
| 任意波功能 | ||||
| 采樣率 | 120 MSa/s | |||
| 重建率 | 60 MHz | |||
| 波形長度 | 4k 點 | |||
| 垂直分辨率 | 10 位 | |||
| 記錄長度 | 4k 點 | |||
| 頻率特性 | ||||
| 范圍 | 正弦波，方波 | 1uHz~25MHz | ||
| 斜波 | 1uHz~1MHz | |||
| 分辨率 | 1uHz | |||
| 精確度 | 穩定度 | ±20 ppm | ||
| 老化率 | ±1 ppm/年 | |||
| 誤差容忍 | ≤1 mHz | |||
| 輸出特性 | ||||
| 幅值 | 范圍 | 1mVpp ~ 10 Vpp (接50Ω負載) | ||
| 2mVpp ~ 20 Vpp (開路) | ||||
| 1mVpp ~ 5 Vpp (接50Ω負載) 20MHz ~ 25MHz | ||||
| 2mVpp ~ 10 Vpp (開路) 20MHz ~ 25MHz | ||||
| 精確度 | 設定值的±2% ±1 mVpp ( 1 kHz) | |||
| 分辨率 | 1mV 或 3 位 | |||
| 平坦度 | ±1% (0.1dB) ≤100kHz | |||
| ±3% (0.3 dB) ≤5MHz | ||||
| ±5% (0.4 dB) ≤12MHz | ||||
| ±10%(0.9dB) ≤25MHz | ||||
| (1kHz正弦波) | ||||
| 單位 | Vpp, Vrms, dBm | |||
| 直流偏移 | 范圍 | ±5 Vpk ac +dc (接50Ω負載) | ||
| ±10Vpk ac +dc (開路) | ||||
| ±2.5 Vpk ac +dc (接50Ω負載) 20MHz ~ 25MHz | ||||
| ±5Vpk ac +dc (開路) 20MHz ~ 25MHz | ||||
| 精確度 | 設定值的2% + 10mV+ 幅值的0.5% | |||
| 波形輸出 | 阻抗 | 50Ω 典型值 (固定) | ||
| > 10MΩ (輸出關閉) | ||||
| 保護 | 短路保護，過載繼電器自動禁止輸出 | |||
| 正弦波特性 | ||||
| 諧波失真 | ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp | |||
| ≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp | ||||
| ≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp | ||||
| ≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp | ||||
| 方波特性 | ||||
| 上升/下降時間 | 最大輸出時，≤25ns at (接 50 Ω 負載) | |||
| 過激信號 | 5% | |||
| 不對稱性 | 周期的1% +5 ns | |||
| 可調占空比 | 1.0% ~ 99.0% ≤100kHz | |||
| 10% ~ 90% ≤ 1MHz | ||||
| 50% ≤ 25MHz | ||||
| 斜波特性 | ||||
| 線性度 | < 峰值輸出的0.1% | |||
| 可調對稱性 | 0% ~ 100% (0.1% 的分辨率) | |||
| 脈沖波特性 | ||||
| 周期 | 40ns~2000s | |||
| 脈寬 | 20ns~1999.9s | |||
| 過激信號 | <5% | |||
| 抖動率 | 20ppm +10ns | |||
| AM 調制 | ||||
| 載波 | 正弦波，方波，斜波，脈沖波，任意波 | 正弦波，方波，斜波，脈沖波，任意波 | ||
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 調制頻率 | 2mHz ~ to 20kHz (內部) | 2mHz ~ to 20kHz (內部) | ||
| DC ~ 20kHz (外部) | DC ~ to 20kHz (外部) | |||
| 調制深度 | 0% ~ to 120.0% | 0% ~ to 120.0% | ||
| 調制源 | 內部 / 外部 | 內部 / 外部 | ||
| FM 調制 | ||||
| 載波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 調制頻率 | 2mHz ~ 20kHz (內部) | 2mHz ~ 20kHz (內部) | ||
| DC ~ 20kHz (外部) | DC ~ 20kHz (外部) | |||
| 峰值頻偏 | DC ~ 最大頻率 | DC ~ 最大頻率 | ||
| 調制源 | 內部/ 外部 | 內部/ 外部 | ||
| 掃頻 | ||||
| 波形 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||
| 類型 | 線性或對數 | 線性或對數 | ||
| 起始/停止 頻率 | 1uHz ~ 最大頻率 | 1uHz ~ 最大頻率 | ||
| 掃頻時間 | 1ms ~ 500s | 1ms ~ 500s | ||
| 掃頻源 | 內部/ 外部/手動 | 內部 / 外部/手動 | ||
| FSK | ||||
| 載波 | 正弦波，方波，斜波，脈沖波 | 正弦波，方波，斜波，脈沖波 | ||
| 調制波 | 50% 方波占空比 | 50% 方波占空比 | ||
| 調制速率 | 2mHz ~ 100 kHz (內部) | 2mHz ~ 100 kHz (內部) | ||
| DC ~ 100 kHz(外部) | DC ~ 100 kHz(外部) | |||
| 頻率范圍 | 1uHz ~ 最大頻率 | 1uHz ~ 最大頻率 | ||
| 調制源 | 內部 / 外部 | 內部 / 外部 | ||
| PM | ||||
| 載波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 調制頻率 | 2mHz ~ 20kHz (內部) | 2mHz ~ 20kHz (內部) | ||
| DC ~ 20kHz (外部) | DC ~ 20kHz (外部) | |||
| 相位偏移 | 0�1�70�1�78 ~ 360�1�70�1�78 | 0�1�70�1�78 ~ 360�1�70�1�78 | ||
| 調制源 | 內部/ 外部 | 內部 / 外部 | ||
| SUM | ||||
| 載波 | 正弦波，方波，斜波，脈沖波，噪聲波 | 正弦波，方波，斜波，脈沖波，噪聲波 | ||
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 調制頻率 | 2mHz ~ 20kHz (內部) | 2mHz ~ 20kHz (內部) | ||
| DC ~ 20kHz (外部) | DC ~ 20kHz (外部) | |||
| SUM 深度 | 0% ~ 100.0% | 0% ~ 100.0% | ||
| 調制源 | 內部/ 外部 | 內部 / 外部 | ||
| 外部觸發輸入 | ||||
| 類型 | 用于 FSK, Burst, Sweep | |||
| 輸入電平 | TTL 兼容 | |||
| 邊沿 | 上升或下降（可選） | |||
| 脈沖寬度 | >100ns | |||
| 輸入阻抗 | 10kΩ，直流耦合 | |||
| 外部調制輸入 | ||||
| 類型 | 用于 AM, FM, PM, SUM | |||
| 電壓范圍 | ±5V 滿刻度 | |||
| 輸入阻抗 | 10kΩ | |||
| 頻率 | DC ~ 20kHz | |||
| 觸發輸出 | ||||
| 類型 | 用于 Burst, 掃頻, Arb | |||
| 電平 | TTL 兼容 50Ω | |||
| 脈寬 | >450ns | |||
| 最大速率 | 1MHz | |||
| 扇出數 | ≥4 TTL 負載 | |||
| I阻抗 | 50Ω 典型 | |||
| 雙通道功能 | ||||
| 相位 | -180�1�70�1�78 ~180�1�70�1�78 | -180�1�70�1�78 ~ 180�1�70�1�78 | ||
| 同步相位 | 同步相位 | |||
| 跟蹤 | CH2=CH1 | CH1=CH2 | ||
| 耦合 | 頻率（比或差） | 頻率（比或差） | ||
| 幅值&直流偏移 | 幅值&直流偏移 | |||
| DSO連接 | √ | √ | ||
| Burst | ||||
| 波形 | 正弦波, 方波, 斜波 | 正弦波, 方波, 斜波 | ||
| 頻率 | 1uHz~25MHz | 1uHz~25MHz | ||
| Burst 計數 | 1 ~ 65535 周期或無限 | 1 ~ 65535 周期或無限 | ||
| 開始/停止相位 | -360 ~ +360 | -360 ~ +360 | ||
| 內部周期 | 1ms ~ 500s | 1ms ~ 500s | ||
| 門控源 | 外部觸發 | 外部觸發 | ||
| 觸發源 | 單, 外部或內部速率 | 單, 外部或內部速率 | ||
| 觸發延時 | N-Cycle, 無限 | 0s ~ 655350ns | 0s ~ 655350ns | |
| 計頻器 | ||||
| 范圍 | 5Hz ~ 150MHz | |||
| 精確度 | 時基精確度±1count | |||
| 時基 | ±20ppm (23�1�70�1�78C ±5�1�70�1�78C) 熱機30分鐘后 | |||
| 分辨率 | 最大分辨率為: | |||
| 100nHz 對于 1Hz, 0.1Hz 對于 100MHz. | ||||
| 輸入阻抗 | 1kΩ/1pf | |||
| 靈敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | |||
| 保存/調取 | ||||
| 10組設置存儲 | ||||
| 接口 | ||||
| USB (Host & Device) | ||||
| 顯示 | ||||
| 3.5”TFT LCD | ||||
| 一般規格 | ||||
| 電源 | AC100~240V, 50~60Hz | |||
| 功耗 | 25 W (最大) | |||
| 操作環境 | 本說明書規格溫度范圍: 18 ~ 28�1�70�1�78C | |||
| 工作溫度 : | ||||
| 0 ~ 40�1�70�1�78C | ||||
| 相對濕度: | ||||
| ＜ 80%, 0 ~ 40�1�70�1�78C | ||||
| 安裝類別： CAT II | ||||
| 操作海拔 | 2000 米 | |||
| 存儲溫度 | -10~70�1�70�1�78C, Humidity: ≤70% | |||
| 尺寸 (WxHxD) | 266(W) x 107(H) x 293(D) mm | |||
| 重量 | 約 2.5kg | |||
| 附件 | GTL-101× 2 | |||
| 快速入門指南 ×1 | ||||
| CD (用戶手冊+ 軟件) ×1 | ||||
|
電源線×1
|
||||
