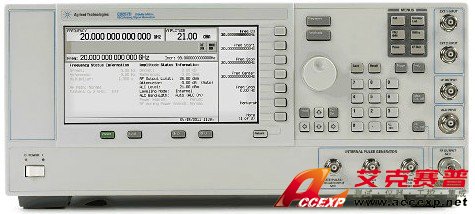

Agilent E8257D PSG模擬信號發生器67GHz
名稱：信號發生器
品牌：
型號：
簡介：E8257D PSG模擬信號發生器提供業內領先的輸出功率、電平精度、以及高達67 GHz（操作時可達70 GHz）相位噪聲性能。PSG模擬信號發生器所具有的高輸出功率和優良的電平精度使用戶無需安裝測試大功率設備的外置放大器，并能將測試的不確...
申請服務
- 產品介紹
E8257D PSG模擬信號發生器提供業內領先的輸出功率、電平精度、以及高達67 GHz（操作時可達70 GHz）相位噪聲性能。PSG模擬信號發生器所具有的高輸出功率和優良的電平精度使用戶無需安裝測試大功率設備的外置放大器，并能將測試的不確定性減至最小，從而及早發現設計過程中的錯誤。同時，該產品還擁有全球獨一無二的相位噪聲性能（10 GHz 載波和10 kHz 偏移時，典型值 -116 dBc/Hz），是進行本機振蕩器、低抖動時鐘替代和相鄰信道測試的理想選擇。在對先進的射頻和微波雷達、通信以及控制系統進行測試時，PSG模擬信號發生器還可出色地滿足您的性能要求。模塊化微波信號發生器平臺－可有選擇性添加AM、FM、ØM和/或脈沖
該平臺可為本振（LO）替代或掃描激勵響應分析生成連續波(CW)信號。它還可以有選擇性地添加AM、FM、ØM和/或脈沖調制，來精確地描述射頻和微波元器件及設備。同時，可以通過一些性能增強選件來配置符合您特定測試需求的信號發生器。您還可以為當前的射頻和微波測試應用軟件定制PSG，以便以后可以隨著您需求的變化輕松實現升級。
E8257D PSG模擬信號發生器，高達67GHz主要特性與技術指標 信號特征
•250 kHz至20、31.8、40、50或67 GHz，工作時可達70 GHz（0.001 Hz分辨率），10 MHz 到 20 GHz (僅適用于選件521)
•可擴展至75、90、110、140、170、220, 325, 或500 GHz―― 毫米波模塊
•+23 dBm @ 20 GHz、+17dBm @ 40 GHz、+14 dBm @ 67 GHz輸出功率（典型值）； 選件 521 可達 +30 dBm 以上（典型值）
•業界最佳SSB相位噪聲―― 選件UNX
調制
•AM、FM、ØM、脈沖和掃描
•8 ns上升/下降時間和20 ns脈沖寬度（典型值）
•兩個內置函數發生器：正弦波、方波、三角波、斜波和噪聲
掃描
•步進掃描、列表掃描和斜波掃描（頻率和功率）
•使用PSA系列頻譜分析儀控制信號源 PSA系列頻譜分析儀
•兼容Agilent 8757D標量網絡分析儀代碼
自動和通信接口
•10BaseT LAN和GPIB
•SCPI和IVI-COM驅動器
•后向兼容所有PSG信號發生器
業內最佳性能高達67 GHz
選件與附件
E8257D-007 Analog ramp sweep 電話咨詢
E8257D-008 Removable flash memory 電話咨詢
E8257D-0BW 《裝配級服務指南》印刷版 電話咨詢
E8257D-1A7 PSG Series ISO 17025 compliant calibration with test data
E8257D-1CM Rackmount flange kit 電話咨詢
E8257D-1CN Front handle kit 電話咨詢
E8257D-1CP Rackmount flange with front handle kit 電話咨詢
E8257D-1E1 Step attenuator 電話咨詢
E8257D-1ED Type-N (f) RF output connector 電話咨詢
E8257D-1EH Improved harmonics below 2 GHz 電話咨詢
E8257D-1EM Moves all front panel connectors to the rear panel 電話咨詢
E8257D-1EU High output power 電話咨詢
E8257D-1SM Scan modulation 電話咨詢
E8257D-520 Frequency range from 250 kHz to 20 GHz
E8257D-521 Ultrahigh output power, frequency range from 10 MHz to 20 GHz 電話咨詢
E8257D-532 Frequency range from 250 kHz to 31.8 GHz 電話咨詢
E8257D-540 Frequency range from 250 kHz to 40 GHz
E8257D-550 Frequency range from 250 kHz to 50 GHz
E8257D-567 Frequency range from 250 kHz to 67 GHz 電話咨詢
E8257D-A6J PSG Series ANSI Z540 compliant calibration with test data
E8257D-ABA 印刷版英文文檔集 電話咨詢
E8257D-CD1 包含英文文檔集的光盤 電話咨詢
E8257D-UK6 Commercial calibration certificate and test data 電話咨詢
E8257D-UNT AM, FM, phase modulation, and LF output 電話咨詢
E8257D-UNU Pulse modulation 電話咨詢
E8257D-UNW Narrow pulse modulation 電話咨詢
E8257D-UNX Ultra-low phase noise performance 電話咨詢
E8257D-UNY Enhanced ultra low phase noise 電話咨詢
保修、校準和維修
R-50C-011-3 Agilent Calibration - 3 years US$ 690
R-50C-011-5 Agilent Calibration - 5 years US$ 1,304
R-50C-016-3 ISO 17025 Compliant Calibration - 3 years 電話咨詢
R-50C-016-5 ISO 17025 Compliant Calibration - 5 years 電話咨詢
R-50C-021-3 ANSI Z540-1-1994 Calibration - 3 years 電話咨詢
R-50C-021-5 ANSI Z540-1-1994 Calibration - 5 years 電話咨詢
R-51B-001-5C Return to Agilent Warranty - 5 years
