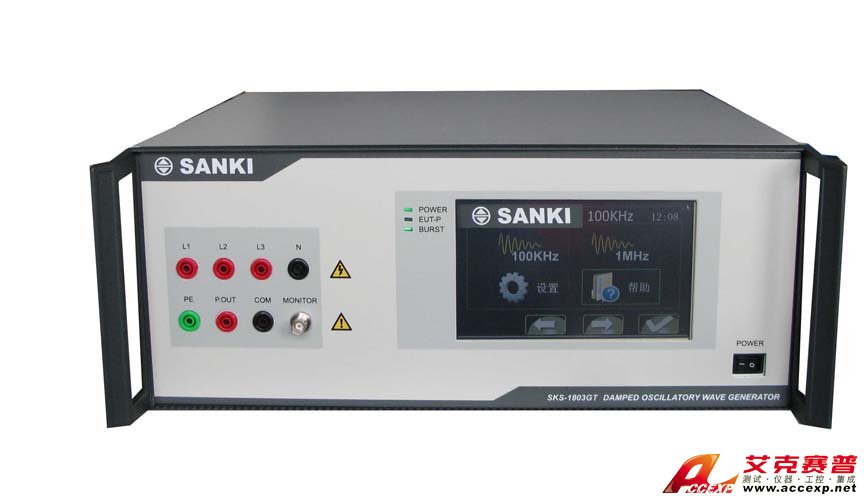

三基SKS-1803GT衰減震蕩波發生器
名稱：信號發生器
品牌：
型號：
簡介：三基SKS-1803GT液晶觸摸式衰減震蕩波發生器符合最新版國際標準IEC61000-4-18標準的要求。三基SKS-1803GT衰減震蕩波發生器可測試設備在運行條件下對抗出現在高壓和中壓變電站電力電纜控制和信號電纜上重復性衰減震蕩波的能力...
申請服務
- 產品介紹
三基SKS-1803GT液晶觸摸式衰減震蕩波發生器符合最新版國際標準IEC61000-4-18標準的要求。三基SKS-1803GT衰減震蕩波發生器可測試設備在運行條件下對抗出現在高壓和中壓變電站電力電纜控制和信號電纜上重復性衰減震蕩波的能力。三基SKS-1803GT是采用7寸真彩觸摸顯示屏，內置智能三相五線制耦合去耦網絡，獨有的自動逐項耦合與電壓漸升以及脈沖重復頻率漸升功能，使試驗程序簡化，試驗安全快捷。
|
產品型號
|
SKS-1803
|
|
脈沖開路電壓峰值
|
0.1~ 3kV（±10%）
|
|
脈沖上升時間
|
75ns±20%
|
|
脈沖振蕩頻率
|
100kHz和1MHz，精度±10%
|
|
脈沖重復率
|
1—500次/秒，可調
|
|
脈沖串中峰值衰減
|
在第三與第六周期內衰減到第一峰值的50%
|
|
第一峰的極性
|
正 或 負
|
|
脈沖群持續時間
|
1~9999S
|
|
脈沖群間隔時間
|
1~9999S
|
|
脈沖與EUT電源頻率的相位關系
|
異步
|
|
發生器輸出阻抗
|
200Ω±20%
|
|
發生器輸出方式
|
①P.OUT口輸出；
②通過內置耦合/去耦網絡直接接EUT 輸出
|
|
耦合/去耦網絡
|
內置三相五線制耦合去耦網絡
|
|
儀器本身的工作電源
|
AC 220V±10% ，50/60Hz;
電流〈1A; 功率〈200W。
|
|
被試設備電壓
|
AC380V±10% ，50/60Hz;
電流：10A
|
