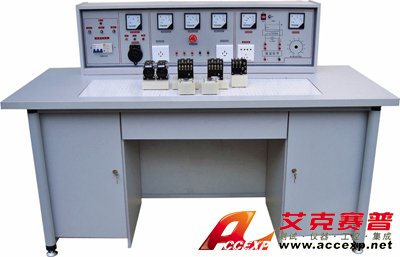

TSI 18型通用電力拖動實驗室設備
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI 18型通用電力拖動實驗室設備增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱...
申請服務
- 產品介紹
TSI 18型通用電力拖動實驗室設備增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。TSI 18型通用電力拖動實驗室設備該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。TSI 18型通用電力拖動實驗室設備該設備是廣大學校一步到位、上規模、上檔次的理想選擇。
一、TSI 18型通用電力拖動實驗室設備結構與功能：
1、學生臺桌:配有學生桌12臺，尺寸:160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。
2、示教控制臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
4、通用電力拖動實驗臺:
(1)電源輸入指示
(2)UFU、VFU、WFU三相電源輸入熔斷器
(3)電源總開關:具有漏電，過載、短路保護功能
(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
(5)電流表2A3只，分別指示U、V、W相電流輸出值。
(6)急停按鈕:按到底切斷實驗臺電源
(7)三相四線輸出接線座
(8)三相電源插座
(9)220v市電插座，供外接儀器使用
(l0)電源開關:控制"交直流調壓電源"
(11)FU：交直流調壓電源保險座
(12)0～240V交流輸出 0～240V交流輸出接線座
(13)0～220V直流輸出 0～220V直流輸出接線座
(14)電壓表250V:指示調壓電源的輸出電壓值
(15)Ra、Rf調節旋鈕
(16)Ra、Rf接線座
(17)直流電機Ia、If指示表
二、TSI 18型通用電力拖動實驗室設備器材配備：以二十四座為例：
| 序號 | 名 稱 | 型號（或規格） | 單位 | 數量 | 備 注 |
| 1 | 保險管 | 2安培 | 只 | 6×13 | |
| 2 | 交流接觸器 | CJ10-l0A 380V | 個 | 6×13 | 已裝元件盒上 |
| 3 | 指示燈 | XD-5 | 〃 | 3×13 | 已裝元件盒上 |
| 4 | 整流二極管 | IN5408 | 只 | 5×13 | 已裝元件盒上 |
| 5 | 電阻 | RX-510Ω/30W | 〃 | 3×13 | 已裝元件盒上 |
| 6 | 鈕子開關 | KN1×2 | 〃 | 3×13 | 已裝元件盒上 |
| 7 | 行程開關 | LXl9-001 | 〃 | 4×13 | 已裝元件盒上 |
| 8 | 按鈕-紅 | LAl9-ll | 〃 | 2×13 | 已裝元件盒上 |
| 9 | 按鈕-綠 | LAl9-11 | 〃 | 4×13 | 已裝元件盒上 |
| l0 | 倒順開關 | KO-3 380V/10A | 〃 | １×I3 | 已裝元件盒上 |
| 11 | 三相閘刀 | 380V l5A | 〃 | 1×13 | 已裝元件盒上 |
| 12 | 三相雙投閘刀 | 380V l5A | 〃 | 1×13 | 已裝元件盒上 |
| 13 | 熱繼電器 | JRO-20/3 | 〃 | 2×13 | 已裝元件盒上 |
| 14 | 時間繼電器 | JS7-1A 380V | 〃 | 2×13 | 已裝元件盒上 |
| I5 | 變壓器 | BK-25W 380V/6.3V 36V | 〃 | １×13 | 已裝元件盒上 |
| 16 | 導線 | 銅蕊線1.13MM | 米 | 若干 | 已裝元件盒上 |
| l7 | 尖咀鉗 | 把 | １×13 | ||
| 18 | 螺絲刀 | 把 | 3×13 | ||
| 19 | 萬用表 | MF-47型 | 只 | 1×13 | 大號、小號平頭、十字 |
| 20 | 電動機 | Y/Δ380V | 臺 | 2×13 | |
| 21 | 直流電機 | 臺 | １×13 |
三、TSI 18型通用電力拖動實驗室設備實驗內容：
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
25．直流電機啟動
26．直流電機的調速
27．直流電機的反轉
28．直流電機制動實驗
