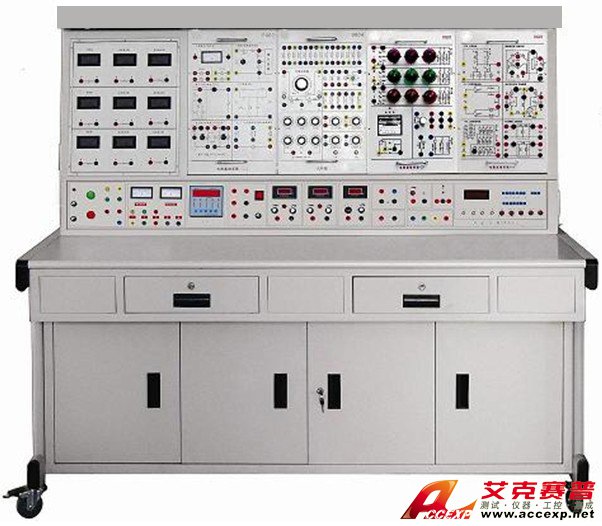

TSI DG-501C 電工電子電力拖動實驗裝置
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI DG-501C 電工電子電力拖動實驗裝置是本公司在總結國內電工實驗設備基礎上采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、專科、中專及職校 “ 電路分析 ” 、 “ 電工基礎 ” 、 “ 電工學 ”“電子學” 、 “ 與...
申請服務
- 產品介紹
TSI DG-501C 電工電子電力拖動實驗裝置是本公司在總結國內電工實驗設備基礎上采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、專科、中專及職校 “ 電路分析 ” 、 “ 電工基礎 ” 、 “ 電工學 ”“電子學” 、 “ 與電機控制 ” 、 “ 繼電接觸控制 ” 及 “ 電力拖動、PLC控制 ” 等課程實驗大綱的要求而研制，TSI DG-501C 電工電子電力拖動實驗裝置特別適用于高等院校現有實驗設備的更新?lián)Q代，及中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
一、TSI DG-501C 電工電子電力拖動實驗裝置特點 ：
1 、 綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2 、 適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可。擴展功能或開發新實驗。
3 、 整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4 、 一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。
5 、 直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。
二、TSI DG-501C 電工電子電力拖動實驗裝置功能
1 、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2 、能完成 “ 電工基礎 ” 、 “ 電工學 ” 中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3 、能完成 “ 電路分析 ” 、 “ 電工學 ” 中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4 、能完成 “ 電機控制 ” 、 “ 繼電接觸控制 ” 及 “ 電力拖動 ” 等課程實驗。
5 、能完成模電、數電及 PLC 可編程控制實驗。
三、TSI DG-501C 電工電子電力拖動實驗裝置技術性能 ：
1 、輸入電源：三相四線 ( 或三相五線 ) 380V±10% 50Hz
2 、工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔＜ 4000m
3 、外形尺寸： 167×73× 153cm 3
4 、裝置容量：＜ 1.5KVA
四、TSI DG-501C 電工電子電力拖動實驗裝置基本實驗項目 ：
| （一）電工基本實驗 | |
| 1 ．基本電工儀表的使用與測量誤差的計算 | 15 ．二階動態電路響應的研究 |
| 2 ．減少儀表測量誤差的方法 | 16 ． R 、 L 、 C 元件阻抗特性的測試 |
| 3 ．線性與非線性電路元件伏安特性的測繪 | 17 ． RC 串、并聯選頻網絡特性測試 |
| 4 ．電位、電壓的測定及電路電位圖的繪制 | 18 ． R 、 L 、 C 串聯諧振電路的研究 |
| 5 ．基爾霍夫定律驗證及故障判斷 | 19 ． 用三表法測量交流電路等效參數 |
| 6 ．疊加定理驗證及故障判斷 | 20 ． 正弦穩態交流電路相量的研究（日光燈功率因數提高實驗） |
| 7 ．電壓源與電流源的等效變換 | 21 ． 互感實驗 |
| 8 ．戴維南定理的驗證 | 22 ． 單相鐵心變壓器特性的測試 |
| 9 ．諾頓定理驗證 | 23 ． 三相交流電路電壓、電流的測量 |
| 10 ．雙口網絡測試 | 24 ． 三相電路功率的測量 |
| 11 ．互易定理驗證 | 25 ． 單相電度表的校驗 |
| 12 ．受控源 VCCS 、 VCVS 、 CCVS 、 CCCS 的實驗研究 | 26 ． 功率因數及相序的測量 |
| 13 ．典型電信號的觀察與測量 | 27 ． 負阻抗變換器及其應用 |
| 14 ． RC 一階電路響應的測試 | 28 ． 回轉器及其應用 |
| （二）數字電路實驗項目： | |
| 1 ．與門電路邏輯功能測試 | 11 ．二 —— 十進制 8421 譯碼器 |
| 2 ．或門電路邏輯功能測試 | 12 ．加法器 |
| 3 ．與非門電路邏輯功能測試 | 13 ．減法器 |
| 4 ．非門電路邏輯功能測試 | 14 ．由集成與非門構成單穩態觸發器 |
| 5 ． CM0S 門電路的測試 | 15 ． T 觸發器實驗 |
| 6 ．基本 RS 觸發器 | 16 ．組合電路的設計之一 —— 編碼轉換 |
| 7 ． JK 觸發器 | 17 ．組合電路的設計之二 —— 顯示電路 |
| 8 ． D 觸發器 | 18 ．同步時序電路的設計 |
| 9 ． 555 時基電路的應用 | 19 ．計算機時序電路的設計 |
| 10 ．二 -—— 十進制計數器 | 20 ． CM0S 集成 A/D 、 D/A 轉換電路實驗 |
