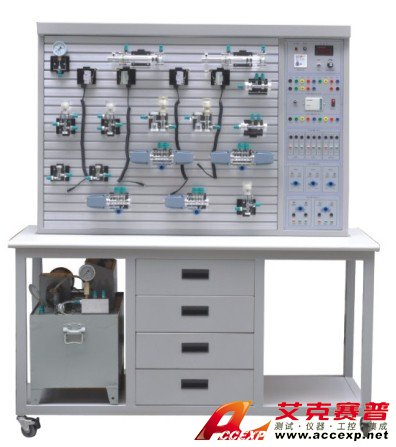

TSI Y-18型透明液壓傳動演示系統
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI Y-18型透明液壓傳動演示系統
申請服務
- 產品介紹
TSI Y-18型透明液壓傳動演示系統采用透明液壓元件、組合插件式結構、活動油路接頭、通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動控制的實驗與測試。它集實驗、演示為一身，是高校、高職、高專液壓傳動課程理想的教學設備。
一.TSI Y-18型透明液壓傳動演示系統主要技術指標：
設備 本產品的所有液壓元件、演示臺及附件的技術指標均依據《透明液壓傳動演示系統企業標準》 Q/XDJY-95 進行設計、生產、檢驗。它是在原有的 Q/XDJY-95 標準的基礎上進一步改進、完善、提高而形成的，它的發布、備案、實施標志著我公司的產品在性能、質量又跨上一個新的臺階。
二.TSI Y-18型透明液壓傳動演示系統產品特點：
1 、液壓傳動具有重量輕 , 功率大 , 結構簡單 , 布局靈活 , 控制方便 , 速度、扭矩、功率均可作無級調節，能迅速換向和變速 ，調速范寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。
2 、采用高精度加工工藝 ，克服了透明有機塑料具有熱塑性 ，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功 YY-18 型透明液壓傳動演示系統 。 1995 年獲得國家專利（ ZL952145995 ）
3 、一般多是由方向控制回路 ，壓力控制回路 ，速度控制回路，順序控制回路等基本功能回路組成 。十八種基本控制回路的實驗演示（ 擴展實驗可達 60 多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引起興趣。
4 、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。
三.十八種基本液壓傳動控制回路演示內容 ：
| 序號 | 名 稱 | 序號 | 名 稱 |
| 1 | 用換向閥的換向回路 | 10 | 回油節流調速回路 |
| 2 | 用 "O” 型機能換向閥的閉鎖回路 | 11 | 變量泵調速回路 |
| 3 | 用液接單向閥的閉鎖回路 | 12 | 限壓式變量泵和調速閥的復合調速回路 |
| 4 | 壓力調定回路 | 13 | 流量閥短接的速度換接回路 |
| 5 | 二級壓力回路 | 14 | 二次進給回路 |
| 6 | 用減壓閥的減壓回路 | 15 | 用順序閥的順序動作回路 |
| 7 | 用增壓缸的增壓回路 | 16 | 用壓力繼電器的順序動作回路 |
| 8 | 用換向閥的卸載回路 | 17 | 用電器行程開關的順序動作回路 |
| 9 | 進油節流調速回路 | 18 | 用行程閥的順序動作回路 |
| HY-18 透明液壓傳動演示系統配置清單 | |||
| 序號 | 名 稱 | 數量 | 備 注 |
| 1 | HY-18 型實驗演示臺 | 1 臺 | 安裝演示臺上 |
| 2 | HY-18 型電氣線路面板 | 1 件 | 安裝演示臺上 |
| 3 | 拖動電機及調節器速電路 | 1 套 | 臺上透明元件 |
| 4 | 齒輪油泵 | 1 只 | 臺上透明元件 |
| 5 | 油箱 | 1 只 | 組合透明元件 |
| 6 | 輔助油箱 | 1 只 | 組合透明元件 |
| 7 | 油缸擋塊頂板 | 2 只 | 組合透明元件 |
| 8 | 油缸（帶行程撞塊） | 2 只 | 組合透明元件 |
| 9 | 彈簧回位油缸 | 1 只 | 組合透明元件 |
| 10 | 增壓油缸 | 1 只 | 組合透明元件 |
| 11 | 單向閥 | 2 只 | 組合透明元件 |
| 12 | 液控單向閥 | 2 只 | 組合透明元件 |
| 13 | 溢流閥 | 2 只 | 組合透明元件 |
| 14 | 先導式溢流閥 | 1 只 | 組合透明元件 |
| 15 | 節流閥 | 1 只 | 組合透明元件 |
| 16 | 調速閥 | 2 只 | 組合透明元件 |
| 17 | 順序閥 | 2 只 | 組合透明元件 |
| 18 | 減壓閥 | 1 只 | 組合透明元件 |
| 19 | 二位二通電磁換向閥 | 1 只 | 組合透明元件 |
| 20 | 二位四通電磁換向閥 | 2 只 | 組合透明元件 |
| 21 | "O" 型三位四通電磁換向閥 | 1 只 | 組合透明元件 |
| 22 | "H" 型三位四通電磁換向閥 | 1 只 | 組合透明元件 |
| 23 | "P" 型三位四通電磁換向閥 | 1 只 | 組合透明元件 |
| 24 | "M" 型三位四通電磁換向閥 | 1 只 | 組合透明元件 |
| 25 | "Y" 型三位四通電磁換向閥 | 1 只 | 組合透明元件 |
| 26 | 二位四通行程換向閥 | 1 只 | 組合透明元件 |
| 27 | 三位五通手動換向閥 | 1 只 | 組合透明元件 |
| 28 | 壓力繼電器 | 1 只 | 組合透明元件 |
| 29 | LX19-001 行程開關（常閉） | 2 只 | 組合透明元件 |
| 30 | LX19-001 行程開關（常開） | 2 只 | 組合透明元件 |
| 31 | 壓力表 | 3 只 | 組合透明元件 |
| 32 | 三通 | 10 只 | 組合透明元件 |
| 33 | 四通 | 5 只 | 組合透明元件 |
| 34 | 皮管夾子 | 15 只 | 組合透明元件 |
| 35 | 220V 電源插頭線 | 1 條 | 電器配件 |
| 36 | 電磁閥通用連結線 | 3 條 | 電器配件 |
| 37 | 壓力繼電器插頭線 | 1 條 | 電器配件 |
| 38 | 活扳手 150mm 2 只 | 1 盒 | 實驗檢修工具盒 |
| 內六角扳手 M6 2 只 | |||
| 內六角扳手 M5 1 只 | |||
| 尖嘴鉗 6# 1 只 孔用擋鉗 | |||
| 6# 1 只 軸用擋鉗 6# 1 只 | |||
| 十字螺絲刀 6# 1 只 | |||
| 十字螺絲 4# 1 只 | |||
| 一字螺絲刀 6# 1 只 | |||
| 一字螺絲刀 4# 1 只 | |||
| 剪刀 5# 1 只 | |||
| 39 | 保險管 4A 5 只 | 1 盒 | 檢修備用配件盒 |
| 彈性插腳 30 只 | |||
| 油管接頭（通用） 5 只 | |||
| 油塞 若干 502 膠水 1 瓶 | |||
| 各種 O 型圈 若干 | |||
| 各種油封 若干 | |||
| 各種內六角 若干 | |||
| 40 | 毛巾 | 5 條 | 附 件 |
| 41 | 透明液壓皮管 | 1 米 | 材 料 |
| 42 | 專用液壓油 | 1 壺 | 材 料 |
| 43 | 油盤 ( 配濾油網 ) | 1 只 | 附 件 |
| 44 | 透明液壓演示系統使用手冊 | 1 冊 | 資 料 |
| 45 | 透明液壓演示系統裝箱清單 | 1 份 | 資 料 |
四.TSI Y-18型透明液壓傳動演示系統技術參數 ：
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸： 1600mm×1000mm×740mm
3．實驗支架尺寸： 1100mm×600mm
4．PLC可編程序控制器：松下FP1-C14型主機，8輸入、6輸出。
5．低噪音空氣壓縮機：電源 AC220V 功率：360W
6. 液壓實驗泵站
工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分
安全限速范圍：
1000-1500轉/分油泵輸出最高工作壓力：2.5MPa安全壓力設定范圍：0.3 - 2.5 MPa液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
