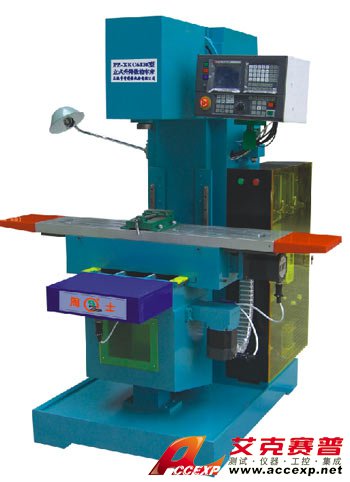

TSI-5025型立式升降臺數控銑床
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-5025型立式升降臺數控銑床是典型的機電一體化產品，除配制高性能的KND一10MⅡ數控系統外，硬件配置更具有相當?shù)膭傂浴?qiáng)度及制造精度
申請服務
- 產品介紹
TSI-5025型立式升降臺數控銑床是典型的機電一體化產品，除配制高性能的KND一10MⅡ數控系統外，硬件配置更具有相當?shù)膭傂浴?qiáng)度及制造精度；TSI-5025型立式升降臺數控銑床能實現三軸聯動控制，適合于加工于各種幾何形狀復雜、精度要求較高的零件，如：凸輪、樣板、弧形槽、塑料模具型腔及其他復雜異形曲面等，是各相關科研院所、高職學院及技術學校理想的實驗設備。
一.TSI-5025型立式升降臺數控銑床特點：
1、高性能的KND一10MⅡ三軸聯動數控系統；
2、高硬度、耐磨、進口直線導軌，高精度滾珠絲杠傳動，充分保證機床工作精度及使用壽命；
3、高精度變頻電機驅動主軸實現無級變速；
4、高精度伺服系統，機床脈沖當量為0.02mm；
5、串行RS232通訊接口功能，可與計算機聯機通訊；
6、操作方便舒適，符合現代人機工程學的優化思想；
7、外型美觀大方，彰顯實驗場所品質。
1、相關專業科研院所對現代加工（數控及CAD／CAM）技術研究的實踐驗證；
2、各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3、各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4、開展數控機床結構及控制原理、數控編程及機床操作、CAD／CAM等專業課程專項培訓。
三.TSI-5025型立式升降臺數控銑床數控系統主要功能
1、快速點定位速率24m／min，高速圓弧和直線插補速率15m／min；
2、采用電子盤技術；數據可以多個位置保存，出錯后可以快速恢復；
3、三軸聯動
4、自動、手動、點動、單段、模擬運行功能齊備；
5、刀具半徑正反向間隙補償；
6、菜單式操作；
7、程序存儲容量6×48K
8、系統具有軟件、硬件限位，保證工作安全；
9、輔助功能完善；
10、串行RS232通訊功能，可與計算機聯機通訊。
四.TSI-5025型立式升降臺數控銑床主要技術參數
| 項目 | 銑床主要技術參數 |
| 主軸轉速范圍 | 10～1500rpm |
| 工作臺臺面尺寸（寬×長） | 250×1100mm |
| 工作臺T型槽（槽數×寬度×中心距） | 3×14×63mm |
| 工作臺行程縱向 | （X軸）500mm 橫向（Y軸）220mm 垂向（Z軸）320mm |
| 主電動機功率 | 1.5kw |
| 機床外形尺寸（長×寬×高） | 1500×1470×1800mm |
