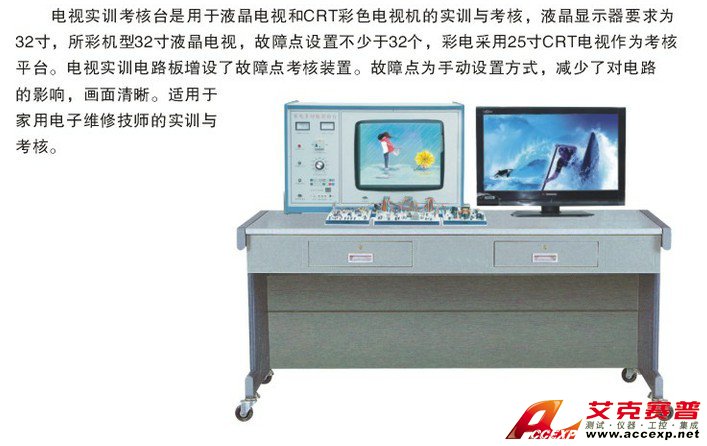

TSI-99H家用電器音視頻培訓考核設備
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-99H家用電器音視頻培訓考核設備，吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實...
- 產品介紹
一、TSI-99H家用電器音視頻培訓考核設備概述:
TSI-99H家用電器音視頻培訓考核設備，吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。
二、TSI-99H家用電器音視頻培訓考核設備技術指示:
1、工作電源：AC220V±10%50Hz
2、外形尺寸：138高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
三、TSI-99H家用電器音視頻培訓考核設備功能:
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、I2C總線控制單片彩色電視機，是當今世界最先進的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。
四、TSI-99H家用電器音視頻培訓考核設備實驗臺主要配置:
1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。
2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、25寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器2只。
5、上海精益FM-500型指針萬用表1臺。
6、數字萬用表：890B+ 1只
7、工具套件：剝線鉗、尖嘴鉗、鑷子、無感起子一套等
五、TSI-99H家用電器音視頻培訓考核設備功能與實驗:
1、三洋單片彩電（I2C總線控制）
2、32寸液晶電視機
六、TSI-99H家用電器音視頻培訓考核設備全透明單元板配置:
1、彩色電視機行輸出電路單元一塊
2、彩色電視機開關電源電路單元一塊
3、I2C總線控制高頻頭、遙控、中放、解碼、亮度電路單元一塊
4、I2C總線控制輸出電路單元一塊
5、I2C總線控制視放電路單元一塊
6、枕形效整電路單元一塊
7、32寸液晶電視機一臺
七、I2C總線控制三羊單片彩色電視機高頻頭中放、電腦控制解碼，行場掃描電路單元、光耦開關電源
八、TSI-99H家用電器音視頻培訓考核設備實訓項目:
1 無AV視頻信號實驗
2 無音頻信號實驗
3 有雪花無圖像無伴音實驗
4 無圖像或圖像實驗
5 L波段無圖無聲實驗
6 H波段收不到臺實驗
7 U波段收不到臺實驗
8 不能搜臺或搜不到電臺實驗
9 電腦不工作實驗
10 缺R基色實驗
11 缺G基色實驗
12 缺B基色實驗
13 行不工作實驗
14 無字符顯示實驗
15 ABL電路實驗
16 無字符顯示實驗
17 水平亮線實驗
18 遙控接收失靈實驗
19 DATA、CLOCK電路實驗
20 無伴音實驗
21 正機不工作實驗
22 水平亮線實驗
23 圖象扭曲實驗
九、TSI-99H家用電器音視頻培訓考核設備實訓項目：
1.理解液晶電視中各主要元器件的基本結構及基本工作原理
2.認識液晶電視機各主要單元電路的組成，理解其基本的工作原理
3.電子調諧器的測量與分析
4.遙控及本機鍵盤控制測量與分析
5.視頻信號處理流程測量與分析
6.音頻信號處理流程測量與分析
7.AD模數轉換控制測量與分析
8.開關穩壓電路測量與分析
9.逆變器背光驅動電路測量與分析
