CNI8C and CNIS8C DIN超緊湊型外殼溫度
名稱：儀器附件及傳感器
品牌：
型號：
簡介：超緊湊型CNi8C和CNi8SC控制器類似于全尺寸CNi8控制器，但其擁有超緊湊型外殼。其面板后方厚度只有51 mm (2)。 規格: 通用溫度和過程輸入 （DPi/Cni型號） 精度： 0.5C溫度；讀數的0.03% 分辨率： 1/0.1...
申請服務
- 產品介紹

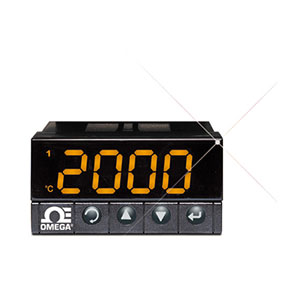

超緊湊型CNi8C和CNi8SC控制器類似于全尺寸CNi8控制器，但其擁有超緊湊型外殼。其面板后方厚度只有51 mm (2")。
規格:
通用溫度和過程輸入
（DPi/Cni型號）
精度： ±0.5°C溫度；讀數的0.03%
分辨率： 1°/0.1°；10 µV過程
溫度穩定性：
RTD： 0.04°C/°C
熱電偶 @ 25°C (77°F)： 0.05°C/°C
冷端補償
過程： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模數轉換： 雙斜率
讀取速率： 每秒3個采樣
數字濾波器： 可編程
顯示屏： 4位數字、9段式LED 10.2 mm (0.40")；i32、i16、i16D、i8DV：21 mm (0.83")；i8：10.2 mm (0.40")和21 mm (0.83")；i8DH，用于顯示過程變量、設定值和溫度單位的紅色、綠色和琥珀色三種可編程顏色
輸入類型： 熱電偶、RTD、模擬電壓、模擬電流
熱電偶導線電阻： 最大100 Ω
熱電偶類型(ITS 90)： J、K、T、E、R、S、B、C、N、L (J DIN)
RTD輸入(ITS 68)： 100/500/1000 Ω Pt傳感器，兩線、三線或四線；0.00385或0.00392曲線
電壓輸入： 0 ~ 100 mV、0 ~ 1V、0 ~ 10 Vdc
輸入阻抗： 100 mV為 10 MΩ 1V或10 Vdc為1 MΩ
電流輸入： 0 ~ 20 mA（5 Ω負載）
配置： 單端
極性： 單極性
階躍響應： 99.9%處為0.7 s
小數點選擇：
溫度： 無、0.1
過程： 無、0.1、0.01或0.001
設定值調節： 1999 ~ 9999計數
量程調整： 0.001 ~ 9999計數
偏移量調節： -1999 ~ 9999
激勵電壓（通訊功能未附帶）： 24 Vdc @ 25 mA（未向低功率選件提供）
通用應變和過程輸入（DPiS／CNiS型號）
精度： 讀數的0.03%
分辨率： 10/1µV
溫度穩定性： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模數轉換： 雙斜率
讀取速率： 每秒3個采樣
數字濾波器： 可編程
輸入類型： 模擬電壓和電流
電壓輸入： 0 ~ 100 mVdc、-100 mVdc ~ 1 Vdc、0 ~ 10 Vdc
輸入阻抗： 100 mV為 10 MΩ；1V或10 Vdc為1 MΩ
電流輸入： 0 ~ 20 mA（5 Ω負載）
線性化點： 最多10個
配置： 單端
極性： 單極性
階躍響應： 99.9%處為0.7 s
小數點選擇： 無、0.1或0.001
設定值調節： -1999 ~ 9999計數
量程調整： 0.001 ~ 9999 counts計數
偏移量調節： -1999 ~ 9999
激勵（可選，代替通訊功能）： 5 Vdc @ 40 mA；10 Vdc @ 60 mA
控制
動作： 反作用（加熱）或直接作用（冷卻）
模式： 時間和振幅比例控制；可選手動或自動PID、比例、比例加積分、比例加微分和抗重置飽和以及開／關
速率： 0 ~ 399.9秒
復位： 0 ~ 3999秒
周期： 1 ~ 199 s；對于開／關控制，設置為0
增益： 量程的0.5 ~ 100%；設定值1或2
阻尼： 0000 ~ 0008
恒值： 00.00 ~ 99.59 (HH:MM)或OFF
斜坡到設定值： 00.00 ~ 99.59 (HH:MM)或OFF
自動調諧： 由操作員通過前面板啟動
控制輸出1和2
繼電器： 250 Vac或30 Vdc @ 3 A（電阻性負載)；可針對開／關、PID及斜坡和恒值配置
輸出1： SPDT，可配置為報警1輸出
輸出2： SPDT，可配置為報警2輸出
SSR： 20 ~ 265 Vac @ 0.05 ~ 0.5 A（電阻性負載）；連續
DC脈沖： 非隔離；10 Vdc @ 20 mA
模擬信號輸出（僅限輸出1）： 非隔離，比例0 ~ 10 Vdc或0 ~ 20 mA；最大500 Ω
網絡和通訊
以太網： 順從標準 IEEE 802.3 10 Base-T
支持的協議： TCP/IP、ARP、HTTPGET
RS232/RS422/RS485： 可從菜單中選擇；ASCII和MODBUS協議均可從菜單中選擇；編程范圍為300~19.2 Kb；完整的可編程設置功能；發送電流顯示、報警狀態、最小／最大、實際測得輸入值和狀態的程序
RS485： 尋址范圍0 ~ 199
接線方式： 螺釘接線端
報警1和2（可編程）
類型： 與輸出1和2相同
操作： 上限／下限、上／下、帶、鎖定／解鎖，常開／常閉和過程／偏差；前面板配置
模擬信號輸出（可編程）： 非隔離，重傳0 ~ 10 Vdc或0 ~ 20 mA，最大500 Ω（僅限輸出1）；滿足以下條件時精度為滿量程的± 1%：輸入未標定為輸入滿量程的1%以下，模擬信號輸出未標定為輸出滿量程的3%以下
通用
工作電源： 90 ~ 240 Vac ± 10%，50 ~ 400 Hz*，110 ~ 375 Vdc，同等電壓
低電壓電源選項： 24 Vac**，i/8、i/16、1/32為12 ~ 36 Vdc；CNi8DH、CNi8DV、CNi16D為來自合格的、獲得安全認證廠商的20 ~ 36 Vdc電源
隔離
電源與輸入／輸出： 2300 Vac（依據1分鐘測試）
對于低壓電源選項： 1500 Vac（依據1分鐘測試）
電源與繼電器/SSR輸出： 2300 Vac（依據1分鐘測試）
繼電器／SSR與繼電器／SSR輸出： 2300 Vac（依據1分鐘測試）
RS232／485與輸入／輸出： 500 Vac（依據1分鐘測試）
環境條件：
所有型號： 0 ~ 55°C (32 ~ 131°F) 90%相對濕度，無冷凝
CNi8DV, CNi8DH, CNi16D： 0 ~ 50°C (32 ~ 122°F)90%相對濕度，無冷凝（僅適用于UL型號）
防護等級：
CNi32、CNi16、CNi16D、CNi8C： NEMA 1／Type 1等級儀表前蓋
CNi8、CNi8DH、CNi8DV： NEMA 1／Type 1等級儀表前蓋
認證： UL、C-UL、CE（依據）EN61010- 1:2001
外形尺寸
i/8系列： 48（高）x 96（寬）x 127 mm（厚）(1.89 x 3.78 x 5")
i/16系列： 48（高）x 48（寬）x 127 mm（厚）(1.89 x 1.89 x 5")
i/32系列： 25.4（高）x 48（寬）x 127 mm（厚）(1.0 x 1.89 x 5")
面板開孔
i/8系列： 45（高）x 92 mm（寬）(1.772 x 3.622")，⅛ DIN
i/16系列： 45 mm (1.772")方形，1⁄16 DIN
i/32系列： 22.5（高）x 45 mm（寬）(0.886 x 1.772")，1⁄32 DIN
重量
i/8系列： 295 g (0.65 lb)
i/16系列： 159 g (0.35 lb)
i/32系列： 127 g (0.28 lb)
