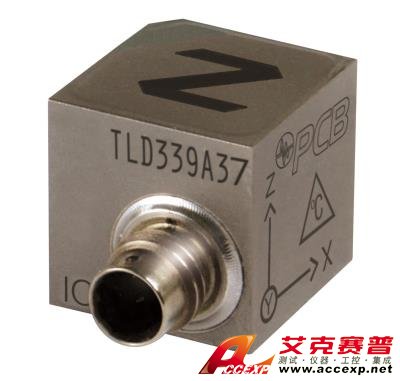

美國PCB TLD339A37三軸加速度傳感器，UHT-12™剪切三軸ICP®加速度傳感器，100 mV / g，0.3至4k Hz，鈦合金外殼，1 / 4-28 4針，5-40螺柱安裝，低溫系數LTC，額定溫度+ 356F，TEDS 1.0
美國PCB TLD339A37三軸加速度傳感器參數：
電氣濾波器轉折頻率：> 15 kHz
靈敏度：（±10％）100 mV / g（10.2 mV /（m /s²））
測量范圍：±50 g pk（±490.5 m /s²pk）
電氣連接器：1 / 4-28 4針
|
美國PCB TLD339A37三軸加速度傳感器性能 |
|
靈敏度（±10％） |
100毫伏/克 |
10.2 mV /（m /s²） |
|
|
測量范圍 |
±50克峰 |
±490.5 m /s²包 |
|
|
頻率范圍（±5％） |
0.3至4000 Hz |
0.3至4000 Hz |
|
|
頻率范圍（±10％） |
0.2至7000 Hz |
0.2至7000 Hz |
|
|
共振頻率 |
≥35kHz |
≥35kHz |
|
|
過濾器類型 |
單極 |
單極 |
|
|
電氣過濾器滾降 |
20 dB /十倍 |
20 dB /十倍 |
|
|
電氣濾波器轉折頻率 |
≥15kHz |
≥15kHz |
|
|
寬帶分辨率（1至10000 Hz） |
0.002克有效值 |
0.019 m /s²均方根 |
[2] |
|
相位響應（±5°）（在70°F [21°C]時） |
3至2000 Hz |
3至2000 Hz |
|
|
非線性 |
≤1％ |
≤1％ |
[1] |
|
橫向靈敏度 |
≤5％ |
≤5％ |
|
|
符合TEDS（符合IEEE 1451.4） |
是 |
是 |
|
|
環境因素 |
|
過載極限（沖擊） |
±5000克峰 |
±49000 m /s²包 |
|
|
溫度范圍（工作） |
-65至356°F |
-54至180°C |
|
|
溫度響應 |
見圖表 |
見圖表 |
[2] |
|
溫度靈敏度 |
≤0.011％/°F |
≤0.020％/°攝氏度 |
[2] |
|
基本應變敏感性 |
.001克/微秒 |
.0098（m /s²）/ µε |
[2] |
|
電的 |
|
勵磁電壓 |
21至30 VDC |
21至30 VDC |
|
|
恒流勵磁 |
2至4 mA |
2至4 mA |
[3] |
|
輸出阻抗 |
≤200歐姆 |
≤200歐姆 |
|
|
輸出偏置電壓 |
8至14 VDC |
8至14 VDC |
|
|
放電時間常數 |
2至6秒 |
2至6秒 |
|
|
建立時間（偏差的10％以內） |
<30秒 |
<30秒 |
|
|
頻譜噪聲（1 Hz） |
210 µg /√Hz |
2060（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（10 Hz） |
40微克/√Hz |
392（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（100 Hz） |
20 µg /√Hz |
196（µm /秒2）/√Hz |
[2] |
|
頻譜噪聲（1 kHz） |
12 µg /√Hz |
118（微米/秒2）/√Hz |
[2] |
|
頻譜噪聲（10 kHz） |
10 µg /√Hz |
98（µm / sec 2）/√Hz |
[2] |
|
物理 |
|
感應元件 |
UHT-12™ |
UHT-12™ |
|
|
感應幾何 |
剪力 |
剪力 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
密閉 |
密閉 |
|
|
尺寸-高度 |
0.55英寸 |
14.0毫米 |
|
|
尺寸-長度 |
0.80英寸 |
20.3毫米 |
|
|
尺寸-寬度 |
0.55英寸 |
14.0毫米 |
|
|
重量 |
0.37盎司 |
10.5克 |
[2] |
|
電連接器 |
1 / 4-28 4針 |
1 / 4-28 4針 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝螺紋 |
5-40 |
5-40 |
|
|
