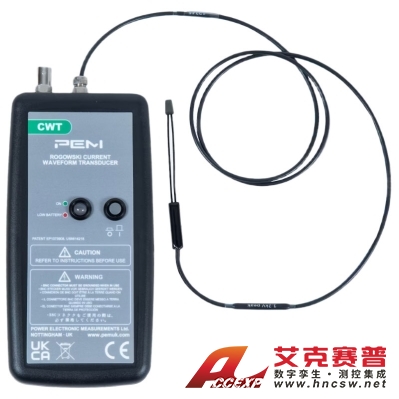

PEM CWT | CWTUM-F系列羅氏線圈 電流探頭傳感器
名稱：儀器附件及傳感器
品牌：PEM
型號： CWTUM-F系列
簡介：PEM CWT | CWTUM-F系列羅氏線圈 電流探頭傳感器（厚度 1.3 毫米）是 PEM 原始 CWT 超迷你系列的延伸。新穎的機械結構可以減小羅氏線圈的整體尺寸，從而減小探頭對被測電路的影響。這簡化了密集電力電子電路中的測量。具有 ...
申請服務
- 產品介紹
PEM CWT | CWTUM-F系列羅氏線圈 電流探頭傳感器（厚度 1.3 毫米）是 PEM 原始 CWT 超迷你系列的延伸。新穎的機械結構可以減小羅氏線圈的整體尺寸，從而減小探頭對被測電路的影響。這簡化了密集電力電子電路中的測量。具有 BNC 輸出的寬帶交流電流探頭，可連接到大多數類型的示波器或數據采集設備。
PEM CWT | CWTUM-F系列特征
新穎的“叉形”結構，線圈長度為 55 毫米。
寬工作溫度 -40°C 至 +125°C。
額定電流從 60A pk 到 12kA pk。
線圈絕緣 1.2kV pk。
峰值 di/dt 能力高達 100kA/μs。
薄型橫截面直徑 1.3 毫米。
高頻 （-3dB） 15MHz屏蔽的“HF”版本，橫截面直徑為 1.7 毫米。
優異的電壓抗擾度
HF （-3dB） 30MHz
PEM CWT | CWTUM-F系列應用
電力電子電路中的開關電流波形：
MOSFET 或 IGBT 器件小至 TO-220、D2PAK等SMT功率器件。
測量功率器件中半導體鍵合線的功率損耗。
監測小型電感器、電容器、緩沖電路等的電流。
在存在大直流電流的情況下測量小交流電流（例如，監控電容器紋波）。
電源轉換器開發和診斷。
測量工頻到射頻應用中的高頻正弦、脈沖或瞬態電流。
標準和批準
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032
PEM Ltd 已通過 ISO9001：2015 標準認證
專利產品
PEM CWT | CWTUM-F系列產品型號
| 型號 | 靈敏度(mV/A) | 峰值電流(A) | 峰值di/dt (kA/μs) | 噪聲 (mVp-p) | 衰減(%/ms) | 低頻帶寬(-3dB)Hz | 高頻帶寬(-3dB)MHz |
| CWTUM-F(1.3mm厚度) | 55mm線長 | ||||||
| CWTUM-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 20 |
| CWTUM-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 20 |
| CWTUM-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 20 |
| CWTUM-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 20 |
| CWTUM-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 20 |
| CWTUM-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 20 |
| CWTUM-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 20 |
| CWTUM-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 20 |
DI/DT 額定值
這些是“絕對最大 di/dt 額定值”，不得超過該值。
| 類型 | 絕對最大峰值 di/dt | 絕對最大rms di/dt |
| CWTUM-F | 100kA/μs | 1.0kA/μs |
PEM CWT | CWTUM-F系列技術規格
輸出：±6V pk 對應于≥ 100kΩ 的“峰值電流”（推薦，例如 DC1MΩ 示波器）。±2V pk，靈敏度為 50Ω 標稱值的一半。
準確性：校準至讀數的 ±0.2%，導體位于“理想導體位置”區域。“理想導體位置”區域（對于直徑 5 毫米的導體）中的導體位置變化通常為讀數的 ±1%。線性度（含電流幅度）讀數的 0.05%
直流偏移：25°C 時最大 ±3mV
溫度：線圈和電纜 -40°C 至 +125°C，積分器 0°C 至 +40°C
線圈電壓：1.2kV pk，對地安全峰值工作電壓。額定值由 3kV rms、50Hz、60 秒閃光測試確定。
電纜長度：1m（從線圈到電子設備的電纜長度）。（可根據要求提供更長的電纜）。
線圈長度：55 毫米（可根據要求提供更長的線圈）。
電池選項：
B
堿性電池 -- 4 節 1.5V AA 堿性電池。
外部電源適配器斷開電池并為設備供電。R
可充電電池 -- 4 節 1.2V 鎳氫電池。
外部電源適配器涓流為電池充電并為設備供電。
產品尺寸
