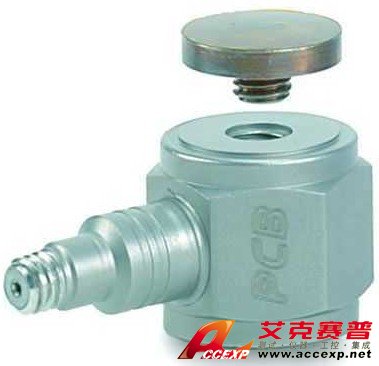

美國PCB 340A65 加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 340A65 是PCB壓電公司生產的加速度傳感器。美國PCB 340A65 加速度傳感器分辨率高，具有良好的相位匹配性，適用于多通道模態分析、結構振動試驗、汽車NVH、白車身實驗、飛機GVT等。 公制加速度傳感器 型號 靈敏度 ...
申請服務
- 產品介紹
美國PCB 340A65 是PCB壓電公司生產的加速度傳感器。美國PCB 340A65 加速度傳感器分辨率高，具有良好的相位匹配性，適用于多通道模態分析、結構振動試驗、汽車NVH、白車身實驗、飛機GVT等。
| 公制加速度傳感器 | |||||||
| 型號 | 靈敏度 | 頻率范圍(±10%) | 量程 | 分辨率 | 溫度范圍 | 輸出接頭 | 重量(g) |
| 340A75 | 3pC/g | 16KHz | ±22.5m/s2 pk | N/A | -70∼+260℃ | M3 側端 | 2 |
| 340A76 | 3pC/g | 16KHz | ±22.5m/s2 pk | N/A | -70∼+260℃ | M3 頂端 | 2 |
| 340A50 | 2.7pC/g | 10KHz | ±1000g pk | N/A | -70∼+260℃ | M3 側端 | 11 |
| 340A15 | 9.8mV/g | 0.7Hz∼18KHz | ±500g pk | 0.0006g rms | -55∼+125℃ | M3 側端 | 2 |
| 340A16 | 9.8mV/g | 0.7Hz∼18KHz | ±500g pk | 0.0006g rms | -55∼+125℃ | M3 頂端 | 2 |
| 340A65 | 98.1mV/g | 0.3Hz∼12KHz | ±50g pk | 0.00016g rms | -55∼+95℃ | M3 側端 | 2 |
| 340A66 | 98.1mV/g | 0.3Hz∼12KHz | ±50g pk | 0.00016g rms | -55∼+95℃ | M3 頂端 | 2 |
| 公制 ICP® 加速度計 | ||||
| 型號 | 340A15 | 340A16 | 340A65 | 340A66 |
| 靈敏度（± 10 ％） | 9.8 mV/g | 9.8 mV/g | 98.1 mV/g | 98.1 mV/g |
| 量程 | ± 500 g pk | ± 500 g pk | ± 50 g pk | ± 50 g pk |
| 頻響（± 5 ％） | 1-12k Hz | 1-12k Hz | 0.5-10k Hz | 0.5-10k Hz |
| 頻響（± 10 ％） | 0.7-18k Hz | 0.7-18k Hz | 0.3-12k Hz | 0.3-12k Hz |
| 頻響（± 3dB ） | 0.35-25k Hz | 0.35-25k Hz | 0.2-20k Hz | 0.2-20k Hz |
| 諧振頻率 | ≥ 50 kHz | ≥ 50 kHz | ≥ 35 kHz | ≥ 35 kHz |
| 分辨率（1-10 kHz ） | 0.0006g rms | 0.0006 g rms | 0.00016g rms | 0.00016 g rms |
| 線性度 | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% |
| 橫向靈敏度 | ≤ 5% | ≤ 5% | ≤ 5% | ≤ 5% |
| 抗沖擊 | ± 10k g pk | ± 10k g pk | ± 5k g pk | ± 5k g pk |
| 溫度范圍 | -55℃到 125℃ | -55℃到 125℃ | -55℃到 95℃ | -55℃到 95℃ |
| 激勵電壓 | 18-30 VDC | 18-30 VDC | 18-30 VDC | 18-30 VDC |
| 恒流源 | 2-20 mA | 2-20 mA | 2-20 mA | 2-20 mA |
| 輸出電阻 | ≤ 100 ohms | ≤ 100 ohms | ≤ 300 ohms | ≤ 300 ohms |
| 輸出偏置電壓 | 8-12VDC | 8-12VDC | 8-12VDC | 8-12VDC |
| 放電常數 | 0.4-1.2 秒 | 0.4-1.2 秒 | 0.8-2.4 秒 | 0.8-2.4 秒 |
| 外殼材料 | 鈦 | 鈦 | 鈦 | 鈦 |
| 重量 | 2.0gm | 2.0gm | 2.0gm | 2.0gm |
| 尺寸（Hex ×高） mm | 8.0 × 10.9 | 8.0 × 16.8 | 8.0 × 10.9 | 8.0 × 16.8 |
| 接頭 | M3 | M3 | M3 | M3 |
| 接頭位置 | 側端 | 頂端 | 側端 | 頂端 |
| 安裝螺紋 | M3 × 0.5 | M3 × 0.5 | M3 × 0.5 | M3 × 0.5 |
| 提供附件（免費） | ||||
| 石蠟 | 080A109 | 080A109 | 080A109 | 080A109 |
| 粘貼底座 | M080A15 | M080A15 | M080A15 | M080A15 |
| NIST 校準證書 | ACS-1 | ACS-1 | ACS-1 | ACS-1 |
| 前綴選項 | A, J, W | A, J, W | A, J, W | A, J, W |
| 公制電荷輸出型加速度計 | ||||
| 型號 | 340A75 | 340A76 | 340A50 | —— |
| 靈敏度（± 10 ％） | 2.9 pC/g | 2.9 pC/g | 2.7 pC/g | |
| 量程 | ± 2300 g pk | ± 2300 g pk | ± 1000 g pk | |
| 頻響（+5 ％） | 12k Hz | 12k Hz | 8k Hz | |
| 頻響（+10 ％） | 16k Hz | 16k Hz | 10k Hz | |
| 頻響（± 3dB ） | 26k Hz | 26k Hz | ―― | |
| 諧振頻率 | ≥ 50 kHz | ≥ 50 kHz | ≥ 25 kHz | |
| 線性度（1000g ） | ≤ 1% | ≤ 1% | ≤ 1% | |
| 線性度（2300g ） | ≤ 2.3% | ≤ 2.3% | ―― | |
| 橫向靈敏度 | <5% | <5% | ≤ 5% | |
| 抗沖擊 | ± 10k g pk | ± 10k g pk | ± 5k g pk | |
| 溫度范圍 | -70℃到 260℃ | -70℃到 260℃ | -70℃到 260℃ | |
| 電容 | 380 pF | 380 pF | 240 pF | |
| 絕緣電阻（21℃） | >10 ohms | >10 ohms | >10 ohms | |
| 輸出電極 | 負極 | 負極 | 負極 | |
| 外殼材料 | 鈦 | 鈦 | 鈦 | |
| 重量 | 2.0gm | 2.0gm | 11.0gm | |
| 尺寸（Hex×高）mm | 8.0 × 10.9 | 8.0 × 17.0 | 21.6 × 12.7 × 10.2* | |
| 接頭 | M3 | M3 | M3 | |
| 接頭位置 | 側端 | 頂端 | ―― | |
| 安裝螺紋 | M3 × 0.5 | M3 × 0.5 | M3 × 0.5 | |
| 提供附件（免費） | ||||
| 石蠟 | 080A109 | 080A109 | 080A109 | |
| 粘貼底座 | M080A15 | M080A15 | 080A147 | |
| NIST 校準證書 | ACS-1 | ACS-1 | ACS-1T | |
| 前綴選項 | A, J | A, J | P | |
