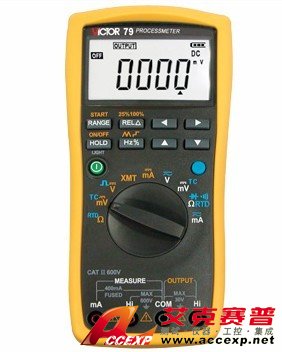

VICTOR 79過程萬用表
名稱：萬用表
品牌：
型號：
簡介：VICTOR 79過程萬用表將數字多用表與過程信號源合二為一為全功能的現場過程維護工具。 2、測量功能： 交直流電壓、交直流電流、歐姆、頻率、短路蜂鳴測試、二極管測試、相對值測量 3、測量顯示4000字，基本精度為0.5%，測量速率3次 /...
申請服務
- 產品介紹
VICTOR 79過程萬用表將數字多用表與過程信號源合二為一為全功能的現場過程維護工具。
2、測量功能：
交直流電壓、交直流電流、歐姆、頻率、短路蜂鳴測試、二極管測試、相對值測量
3、測量顯示4000字，基本精度為0.5%，測量速率3次 / 秒
4、可選擇手動式或自動量程，測量值顯示保持
5、輸出功能：
直流電壓、直流電流、頻率、熱電阻、模擬變送器，內部提供15V回路電源，熱電偶自動冷端補償
6、輸出設定位5位，基本精度為0.2%
7、輸出直流電流時，可同時顯示mA和%值；25%和100%的手動步進、自動步進及自動斜坡的電流輸出功能
8、大屏LCD雙顯示，帶白色LED背光
9、采用面板校準技術，無需打開機殼便可進行校準
10、可用堿性電池供電、Ni-Hi電池供電或AC適配器供電，電池倉門可方便更換電池和保險絲，在使用中可實時顯示電池電量狀況以及在線充電
11、簡便的人機操作，并具有自動背光關閉和自動電源關閉功能，適合現場使用
測量基本技術指標 （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%讀數+LSD））
其他特性：
1、 DCV測量
共模抑制：50Hz / 60Hz > 100分貝
串模抑制：50Hz / 60Hz > 45分貝
ACV測量
共模抑制：50Hz / 60Hz > 60分貝
2、 溫度系數：0.1 × 基本精度/ ℃ （溫度范圍<18℃ 或 >28℃）
3、 V、Ω、Hz輸入端子間和地間施加最大電壓：600VDC / AC
mA輸入端有保險絲保護：500mA / 250V快熔
輸出基本技術指標 （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%設定值+LSD））
其他特性：
1、 DCV測量
共模抑制：50Hz / 60Hz > 100分貝
串模抑制：50Hz / 60Hz > 45分貝
ACV測量
共模抑制：50Hz / 60Hz > 60分貝
2、 溫度系數：0.1 × 基本精度/ ℃ （溫度范圍<18℃ 或 >28℃）
3、 V、Ω、Hz輸入端子間和地間施加最大電壓：600VDC / AC
mA輸入端有保險絲保護：500mA / 250V快熔
輸出基本技術指標 （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%設定值+LSD））
其他特性：
1、 溫度系數：0.1 × 基本精度/ ℃ （溫度范圍<18℃ 或 >28℃）
2、 輸出端子間與地間施加最大電壓：30VDC
3、 輸出端有保險絲保護：100mA / 250V快熔
一般特性：
1、工作溫度及濕度
0 to 50oC, ≤80%RH no condensation
70%RH or less at 40 to 50oC.
2、儲存溫度及濕度
-25 to 60oC, ≤90%RH no condensation
3、工作海拔
≤2000m max. above sea level
4、震動及沖擊
隨機性2g，5～500Hz
1米落下測試
5、校準周期及預熱時間
為保證本表精度，其校準周期為一年或其它
開機預熱時間為10分鐘或其它
6、顯示及背光
* 段式LCD雙顯示：68.0 x 36.3mm
* 白色LED背光，可設定背光時間0～9000S
7、電源
* 4 x 1.2V AAA堿性電池供電
* 4 x 1.2V AAA Ni-Hi電池供電
* AC充電器可對Ni-Hi電池充電
* 自動關機操作：可設定自動關機時間0～60minutes
* 連續使用時電池壽命（相對于堿性電池）：
測量任何參數：約200小時
模擬電流、頻率、電壓輸出：約50小時
對500Ω負載供應20毫安的電流：約5小時
8、符合安全標準
IEC 61010-1, 2000
Overvoltage category II （Max. input voltage:AC/DC600V）
Pollution degree 2
9、 尺寸及重量
205 × 95 × 42（mm） ，約500g
10、附件
測試表筆 1付 說明書 1本 保險絲(63mA) 2只
2、測量功能：
交直流電壓、交直流電流、歐姆、頻率、短路蜂鳴測試、二極管測試、相對值測量
3、測量顯示4000字，基本精度為0.5%，測量速率3次 / 秒
4、可選擇手動式或自動量程，測量值顯示保持
5、輸出功能：
直流電壓、直流電流、頻率、熱電阻、模擬變送器，內部提供15V回路電源，熱電偶自動冷端補償
6、輸出設定位5位，基本精度為0.2%
7、輸出直流電流時，可同時顯示mA和%值；25%和100%的手動步進、自動步進及自動斜坡的電流輸出功能
8、大屏LCD雙顯示，帶白色LED背光
9、采用面板校準技術，無需打開機殼便可進行校準
10、可用堿性電池供電、Ni-Hi電池供電或AC適配器供電，電池倉門可方便更換電池和保險絲，在使用中可實時顯示電池電量狀況以及在線充電
11、簡便的人機操作，并具有自動背光關閉和自動電源關閉功能，適合現場使用
測量基本技術指標 （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%讀數+LSD））
| 功能 | 量程 | 設定范圍 | 分辨力 | 精度 | 備注 |
| 直流電壓 | 4V | -4.000V~4.000V | 1mV | 0.2%+4 | 輸入阻抗：10MΩ |
| 40V | -40.00V~40.00V | 0.01V | 0.2%+4 | ||
| 400V | -400.0V~400.0V | 0.1V | 0.2%+4 | ||
| 交流電壓 | 400mV | 0~400.0mV | 0.1mV | 1%+4 | 輸入阻抗：10MΩ |
| 4V | 0~4.000V | 1mV | 0.5%+4 | <100pF | |
| 40V | 0~40.00V | 0.011V | 0.5%+4 | ||
| 400V | 0~400.0V | 0.1V | 0.5%+4 | ||
| 直流毫伏 | 40mV | -40.00mV~40.00mV | 0.01mV | 0.2%+4 | 輸入阻抗：10MΩ |
| 400mV | -400.0mV~400.0mV | 0.1mV | 0.2%+4 | ||
| 歐姆 | 400Ω | 0~400.0Ω | 0.1Ω | 0.2%+4 | 開路電壓：0.4V |
| 4kΩ | 0~4.000kΩ | 1Ω | 0.2%+4 | 精度中不包含引線 | |
| 40kΩ | 0~40.00kΩ | 0.01kΩ | 0.2%+4 | 電阻 | |
| 400kΩ | 0~400.0kΩ | 0.1kΩ | 0.2%+4 | ||
| 4MΩ | 0~4.000MΩ | 1kΩ | 0.2%+4 | ||
| 40MΩ | 0~40.00MΩ | 0.01MΩ | 1%+4 | ||
| 直流電流 | 40mA | -40.00mA~40.00mA | 0.01mA | 0.2%+4 | 輸入阻抗：1Ω |
| 400mA | -400.00mA~400.00mA | 0.1mA | 0.2%+4 | ||
| 交流電流 | 40mA | 0~40.00mA | 0.01mA | 0.5%+4 | 輸入阻抗：1Ω |
| 400mA | 0~400.00mA | 0.1mA | 0.5%+4 | ||
| 頻率 | 50Hz | 0~50.0 Hz | 0.01Hz | 0.1%+3 | |
| 500Hz | 0~500.0 Hz | 0.1Hz | 0.1%+3 | ||
| 5kHz | 0~5.000 kHz | 1Hz | 0.1%+3 | ||
| 50kHz | 0~50.00k Hz | 0.01kHz | 0.1%+3 | ||
| 100kHz | 0~100.0k Hz | 0.1kHz | 0.1%+3 | ||
| 占空比 | 0.1%~99% | 0.10% | 1%典型 | 用于50Hz下10%~90%的占空比數值 | |
| 二極管測試 | 1V | 0.001V | 10% | 開路電壓1.1V~1.6V | |
| 通斷測試 | ≤50ΩBB | 0.1Ω | 短路電流0.6mA | ||
| 熱電偶 | R | -40℃~1760℃ | 1℃ | 0.5%+3(≤100℃) 0.5%+2( >100℃) | 采用ITS-90溫標，精度中不包含冷端補償誤差 |
| S | -20℃~1760℃ | ||||
| K | -200℃~950℃ | 0.2%+2(≤100℃) | |||
| E | -200℃~500℃ | 0.5%+1( >100℃) | |||
| J | -200℃~700℃ | ||||
| T | -200℃~400℃ | ||||
| N | -200℃~1000℃ | 0.5%+3(400~600℃) | |||
| B | 400℃~1800℃ | 0.5%+2( >600℃) | |||
| 熱電阻 | Pt100 | -200℃~700℃ | 1℃ | 0.5%+2 | Pt100-385溫標精度中不包含引線電阻 |
其他特性：
1、 DCV測量
共模抑制：50Hz / 60Hz > 100分貝
串模抑制：50Hz / 60Hz > 45分貝
ACV測量
共模抑制：50Hz / 60Hz > 60分貝
2、 溫度系數：0.1 × 基本精度/ ℃ （溫度范圍<18℃ 或 >28℃）
3、 V、Ω、Hz輸入端子間和地間施加最大電壓：600VDC / AC
mA輸入端有保險絲保護：500mA / 250V快熔
輸出基本技術指標 （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%設定值+LSD））
| 功能 | 量程 | 設定范圍 | 分辨力 | 精度 | 備注 |
| 歐姆 | 400Ω | 0~400.0Ω | 0.1Ω | 0.2%+4 | ±1mA激勵電流精度中不包含引線電阻 |
| 直流毫伏 | 100mV | -10.00mV~110.00mV | 0.01mV | 0.2%+4 | 最大輸出電流5mA |
| 直流電壓 | 5V | -0.5000V~5.5000V | 1mV | 0.2%+4 | 最大輸出電流5mA |
| 頻率 | 100Hz | 1.0Hz~110.0Hz | 0.1Hz | 0.2%+2 | 矩形波50%占空比 |
| 1kHz | 0.100Hz~1.100Hz | 0.001kHz | 0.2%+2 | 5VP-P幅值 | |
| 10kHz | 1.0kHz~11.0kHz | 0.1kHz | 0.2%+2 | ||
| 模擬變速器 | -20mA | 0~-22.000mA | 0.01mA | 0.2%+4 | 外部供電28V在20mA時1kΩ電阻 |
| 直流電流 | 20mA | 0~22.000mA | 0.01mA | 0.2%+4 | 內部供電15V在20mA |
| 時400Ω電阻 | |||||
| 熱電偶 | R | -40℃~1760℃ | 1℃ | 0.2%+3 | 采用ITS-90溫標， |
| (≤100℃) | 精度中不包含 | ||||
| 0.2%+2 | 冷端補償誤差 | ||||
| S | -20℃~1760℃ | 0.1℃ | ( >100℃) | ||
| K | -200℃~1370℃ | 0.2%+20 | |||
| E | -200℃~1000℃ | (≤-100℃) | |||
| J | -200℃~1200℃ | 0.2%+10 | |||
| T | -200℃~400℃ | ( >-100℃) | |||
| N | -200℃~1300℃ | ||||
| B | 400℃~1800℃ | 1℃ | 0.2%+3 | ||
| (400~600℃) | |||||
| 0.2%+2 | |||||
| ( >600℃) | |||||
| 熱電阻 | Pt100 | -200℃~850℃ | 0.1℃ | 0.2%+6 | Pt100-385溫標±1mA激勵電流精度中不包含引線電阻 |
| Cu50 | -50℃~150℃ |
其他特性：
1、 DCV測量
共模抑制：50Hz / 60Hz > 100分貝
串模抑制：50Hz / 60Hz > 45分貝
ACV測量
共模抑制：50Hz / 60Hz > 60分貝
2、 溫度系數：0.1 × 基本精度/ ℃ （溫度范圍<18℃ 或 >28℃）
3、 V、Ω、Hz輸入端子間和地間施加最大電壓：600VDC / AC
mA輸入端有保險絲保護：500mA / 250V快熔
輸出基本技術指標 （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%設定值+LSD））
其他特性：
1、 溫度系數：0.1 × 基本精度/ ℃ （溫度范圍<18℃ 或 >28℃）
2、 輸出端子間與地間施加最大電壓：30VDC
3、 輸出端有保險絲保護：100mA / 250V快熔
一般特性：
1、工作溫度及濕度
0 to 50oC, ≤80%RH no condensation
70%RH or less at 40 to 50oC.
2、儲存溫度及濕度
-25 to 60oC, ≤90%RH no condensation
3、工作海拔
≤2000m max. above sea level
4、震動及沖擊
隨機性2g，5～500Hz
1米落下測試
5、校準周期及預熱時間
為保證本表精度，其校準周期為一年或其它
開機預熱時間為10分鐘或其它
6、顯示及背光
* 段式LCD雙顯示：68.0 x 36.3mm
* 白色LED背光，可設定背光時間0～9000S
7、電源
* 4 x 1.2V AAA堿性電池供電
* 4 x 1.2V AAA Ni-Hi電池供電
* AC充電器可對Ni-Hi電池充電
* 自動關機操作：可設定自動關機時間0～60minutes
* 連續使用時電池壽命（相對于堿性電池）：
測量任何參數：約200小時
模擬電流、頻率、電壓輸出：約50小時
對500Ω負載供應20毫安的電流：約5小時
8、符合安全標準
IEC 61010-1, 2000
Overvoltage category II （Max. input voltage:AC/DC600V）
Pollution degree 2
9、 尺寸及重量
205 × 95 × 42（mm） ，約500g
10、附件
測試表筆 1付 說明書 1本 保險絲(63mA) 2只
