美國泰克TektronixDPO3012DPO3K數字熒光示波器
名稱：示波器
品牌：
型號：
簡介：數字熒光示波器簡介： ● 多功能混合信號設計調試工具 ● 為迅速解決問題提供杰出的處理能力-DPO3000系列數字熒光示波器(DPO)為您查看最苛刻的信號提供了所需的性能。數字熒光示波器帶寬范圍為100 MHz - 500 MHz，數字熒光...
申請服務
- 產品介紹
數字熒光示波器簡介：
● 多功能混合信號設計調試工具
● 為迅速解決問題提供杰出的處理能力-DPO3000系列數字熒光示波器(DPO)為您查看最苛刻的信號提供了所需的性能。數字熒光示波器帶寬范圍為100 MHz - 500 MHz，數字熒光示波器所有型號在所有通道上提供了最低5倍的過采樣率，并標配sin(x)/x 內插，因此您可以樹立信心，準確地捕獲和顯示最快的瞬態事件。數字熒光示波器所有通道上標配5M記錄長度，數字熒光示波器可以捕獲長信號活動窗口，同時保證精細的定時分辨率。50,000 wfm/s 波形捕獲速率最大限度地提高了捕獲難檢毛刺和其它偶發事件的概率。
數字熒光示波器技術指標：
數字熒光示波器主要性能指標
● 500, 300, 100 MHz 帶寬型號
● 2 通道和4 通道模型
● 所有通道上高達2.5 GS/s的采樣率
● 所有通道上5 M點的記錄長度
● 50,000 wfm/s的最大波形捕獲速率
● 成套高級觸發
串行總線觸發和解碼
● I2C、SPI、CAN、LIN、RS232/422/485/UART串行觸發、解碼和分析選項
簡便易用功能
● Wave Inspector?控制功能提供了前所未有的波形分析效率
● 9英寸(229 mm) WVGA寬屏彩色顯示器
● 前面板上USB 2.0 接口，快捷簡便地存儲數據
● USB 2.0 設備端口，使用USB TMC 通過PC直接控制示波器
● 內置以太網端口
● 即插即用連接和分析軟件解決方案
● e*Scope?遠程查看和控制
● TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
● 體積小，重量輕
● 僅深5.4 英寸(137mm)，僅重9 磅(4 公斤)
數字熒光示波器應用范圍：
嵌入式設計和調試、考察瞬態現象、電源測量、視頻設計和調試、頻譜分析、汽車電子設計和調試、 制造測試和質量控制、 機電設計和分析、 生物醫學產品開發、工業控制

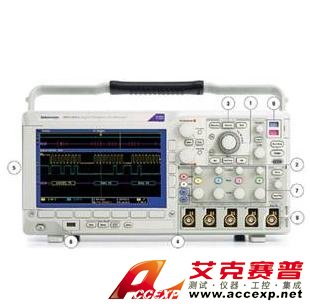

1 縮放/卷動－ 縮放和卷動專用的前面板控制功能。內部旋鈕控制著縮放系數，外環調整則在波形中卷動縮放框。波形搜索變得前所未有的簡便。
2 標記－ 想標記波形、以備以后參考或在感興趣的事件之間迅速導航？只需按Set Mark 按鈕，把“bookmarks”(書簽)放在波形上。使用←和→按鈕，導航通過用戶標記，搜索生成的標記。
3 搜索－ 厭倦了無休無止地在當前示波器上旋轉水平位置旋鈕，以便找到要尋找的事件？您可以使用DPO3000強大的搜索功能，根據用戶指定的標準找到和標記所有發生的事件。搜索類型包括邊沿、脈寬、短脈沖、邏輯、建立時間和保持時間、上升時間/下降時間及I2C、SPI、CAN、LIN 和RS-232/422/485/UART 數據包成分。
4 串行總線－ 觸發包級內容，查看作為總線采集的數據，并把所有數據包解碼 成十六進制或二進制，搜索采集的數據， 找到特定數據包成分，甚至查看以表格 形式解碼的所有數據包，這在很大程度 上與邏輯分析儀上看到的內容類似。支持的串行標準數據包括I2C、SPI、CAN、LIN和RS-232/422/485/UART數據包內容
5 極好的顯示器－ DPO3000系列采用9 英寸(229 mm)寬屏高分辨率(800x480-WVGA)顯示器。
6 USB－ 使用前面板USB端口，簡單方便地存儲屏幕快照、波形數據和示波器設置。后面板上提供了另一個USB 主機端口，用來連接外設，同時還提供了一個USB設備端口，可以使用USBTMC 控制儀器。
7 垂直控制功能－每條通道旋鈕垂直控制功能提供了簡單直觀的操作能力。您不必再在全部四條通道中共享一套垂直控制功能！
8 TekVPI? － 新的TekVPI 探頭接口可以直接連接電流探頭，直觀地控制補償框，遙控探頭設置，在示波器和探頭之間更加智能地通信。
垂直系統 DPO3012 DPO3014 DPO3032 DPO3034 DPO3052 DPO3054
輸入通道數量 2 4 2 4 2 4
模擬帶寬(-3dB) 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
計算的上升時間
5 mV/div (典型值) 3.5 ns 3.5 ns 1.17 ns 1.17 ns 700 ps 700 ps
硬件帶寬極限 20 MHz 或150 MHz
輸入耦合 AC, DC, GND
輸入阻抗 1 MΩ ± 1%, 75Ω ± 1%, 50Ω ± 1%
輸入靈敏度范圍
1 MΩ 1 mV/div - 10 V/div
輸入靈敏度范圍
75Ω, 50Ω 1 mV/div - 1 V/div
垂直分辨率 8 位(采用Hi-Res 時11 位)
最大輸入電壓, 1 MΩ 300 VRMS, 峰值≤± 450 V
最大輸入電壓
75Ω, 50Ω 5 VRMS, 峰值≤± 20 V
DC 增益精度 ± 1.5%, 偏置設為0 V
偏置范圍 1 MΩ 50Ω, 75Ω
1 mV/div - 99.5 mV/div ± 1 V ± 1 V
100 mV/div - 995 mV/div ± 10 V ± 5 V
1 V/div ± 100 V ± 5 V
1.01 V/div - 10 V/div ± 100 V NA
通道到通道隔離度：
(任何兩條垂直標度相等的通道) 在≤ 100 MHz 時≥ 100:1, > 100 MHz 到額定帶寬時≥ 30:1
