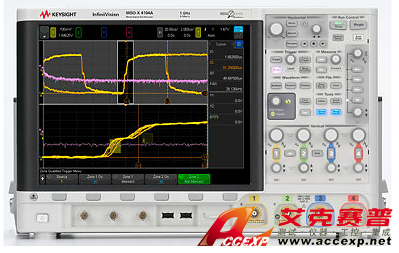

keysight MSOX4104A 混合信號示波器
名稱：示波器
品牌：
型號：
簡介：keysight MSOX4104A 1G帶寬混合信號示波器通過完全可升級的5合1儀器提供投資保護，InfiniiVision 4000 X系列的綜合性達到前所未有的水平，可提供全新的示波器使用體驗:這款5合1儀器提供: 示波器 16個數字...
申請服務
- 產品介紹
keysight MSOX4104A 1G帶寬混合信號示波器通過完全可升級的5合1儀器提供投資保護，InfiniiVision 4000 X系列的綜合性達到前所未有的水平，可提供全新的示波器使用體驗:這款5合1儀器提供:
•示波器
•16個數字通道
•串行協議分析儀
•雙通道WaveGen 20 MHz函數/任意波形發生器
•3位電壓表
什么是波形更新率?
它有什么重要意義?當示波器采集、處理數據并在屏幕上繪制數據圖形時，不可避免存在“靜寂時間”，或示波器完全遺漏信號的時間.總之，波形更新率越快，靜寂時間越短.靜寂時間越短，示波器越有可能捕獲到異常和偶發的事件.因此，選擇具有極快波形更新率的示波器至關重要.
| 熒光示波器 | DSOX | DSOX 4024A | DSOX 4032A | DSOX 4034A | DSOX 4052A | DSOX 4054A | DSOX 4104A | DSOX 4154A |
| 4022A | ||||||||
| 混合示波器 | MSOX 4022A | MSOX 4024A | MSOX 4032A | MSOX 4034A | MSOX 4052A | MSOX 4054A | MSOX 4104A | MSOX 4154A |
| 帶寬 | 200MHz | 200MHz | 350MHz | 350MHz | 500MHz | 500MHz | 1GHz | 1.5GHz |
| 上升時間 | ≤1.75 ns | ≤1.75 ns | ≤ 1 ns | ≤1 ns | ≤ 700 ps | ≤ 700 ps | ≤ 450 ps | ≤ 300 ps |
| 熒光示波器通道 | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 4 |
| 混合示波器通道 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 | 4+16 | 4+16 |
| 安捷倫3000系列示波器 | 安捷倫2000系列示波器 | ||
| 安捷倫4000系列示波器 | |||
| 模擬通道 | 2和4 | 2和4 | 2和4 |
| 帶寬 | 200、350、500 MHz、1 GHz、1.5 | 100、200、350、500 MHz、1 GHz | 70、100、200 MHz |
| 數字通道 | 16 (MSO型號或升級型號) | 16 (MSO型號或升級型號) | 8 (MSO型號或升級型號) |
| 采樣率 | 5GSa/s（1G帶寬型號） | ||
| 5GSa/s | 4GSa/s（500以下帶寬型號） | 2 GSa/s | |
| 存儲深度 | 4Mpts | 2Mpts可升級4Mpts | 100Kpts |
| 波形捕獲率 | > 1,000,000個波形/秒 | > 1,000,000個波形/秒 | > 50,000個波形/秒 |
| 顯示屏 | 12.1英寸電容觸摸屏 | 8.5英寸顯示屏 | 8.5英寸顯示屏 |
| 內置信號發生器 | 20M雙通道發生器（可選） | 20M單通道發生器（可選） | 20M單通道發生器（可選） |
| 集成數字電壓表 | 可選 | 可選 | 可選 |
| 搜索和導航 | 有 | 有 | 無 |
| 串行協議分析 | 有(可選: ARINC 429、CAN、FlexRay、I2C、I2S、LIN、MIL-STD-1553、SPI、UART/RS232、USB 2.0) | 有(可選: ARINC 429、CAN、FlexRay、I2C、I2S、LIN、MIL-STD-1553、SPI、UART/RS232) | 無 |
| 分段存儲功能 | 標準配置 | 可選 | 可選 |
| 模版/極限測試 | 標準配置 | 可選 | 可選 |
| 功率分析 | 可選 | 可選 | 無 |
| HDTV分析 | 可選 | 可選 | 無 |
| 先進波形運算 | 可選 | 可選 | 無 |
| 接口 | 標準 USB2.0、LAN、視頻輸出 (GPIB 選件) | 標準 USB2.0 (LAN/視頻選件)(GPIB 選件) | 標準 USB2.0 (LAN/視頻選件)(GPIB 選件) |
圖4:其它廠商的具有50000個波形/秒更新率的示波器.長靜寂時間會減少捕獲罕見事件的幾率.
圖5:具有1000000個波形/秒更新率的InfiniiVision 4000 X系列.短靜寂時間可增加捕獲罕見事件的幾率.
分段存儲器+串行解碼
分段存儲器可以與串行協議解碼配合使用.例如，通過將觸發條件設置為“CAN serial bus error (CAN串行總線誤碼)”，分段存儲器可只捕獲和存儲CAN誤碼數據包，并將每個分段接在一起以便進行查看.您可以快速比較時間標記，從而確定誤碼之間的時間間隔.
3可全面升級的示波器
項目需要變化，而現在您的示波器也能隨之改變.選擇4000 X系列示波器，可保護您的投資.如果您在未來需要更高帶寬(高達同類產品中最高的1.5 GHz)、數字通道、雙通道WaveGen、DVM或測量應用選件，您可以隨時輕松地進行添加.
在購買時添加或在以后升級:
•同類產品中最高的1.5 GHz帶寬
•數字通道(MSO)
•雙通道WaveGen 20 MHz函數/任意波形發生器
•3位電壓表
•測量應用軟件○串行協議分析○功率測量分析○HDTV視頻觸發和分析○模板測試○面向教育工作者的培訓套件
功率測量和分析
當您需要測量開關電源和功率器件時，在示波器上運行的功率測量應用軟件(DSOX4PWR)可提供全套功率測量和分析.另外，它還為在PC上運行的U1881A功率分析軟件套件提供免費許可證，該軟件套件提供額外的脫機測量并可生成測量報告.
