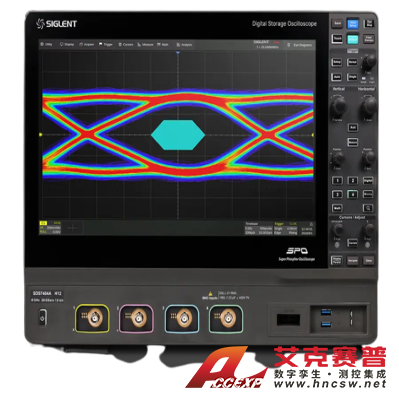

鼎陽SIGLENT SDS7204A H10 高分辨率數字示波器 2 GHz帶寬 4通道
名稱：示波器
品牌：鼎陽SIGLENT
型號：SDS7204A H10
簡介：4G分明 | 真高清SDS7204A H10作為鼎陽科技新旗艦示波器產品，最高帶寬提升至 4GHz，上升時間僅為100ps，比2GHz帶寬的示波器快了一倍以上，能支持測量USB2.0、SATA1、DDR1/2/3等信號，應用場景更加豐富；同...
申請服務
- 產品介紹

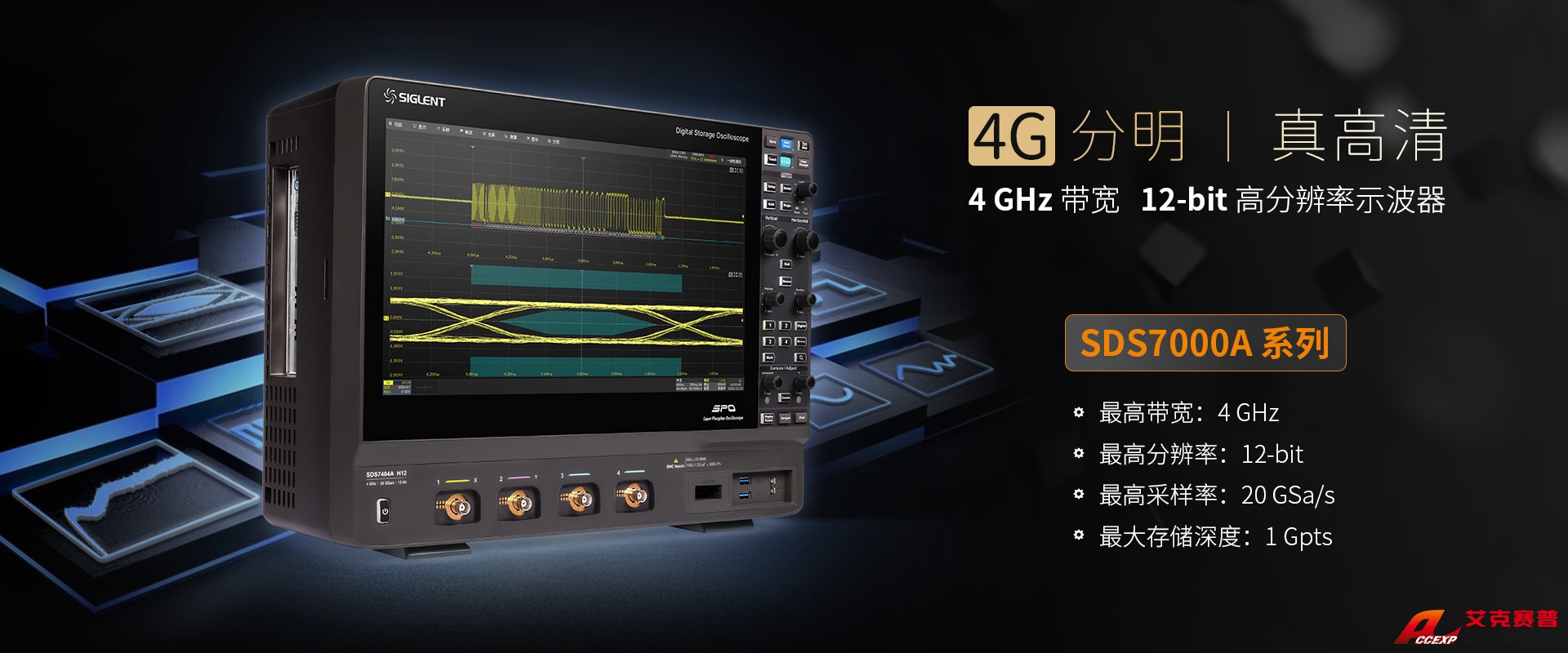

4G分明 | 真高清
SDS7204A H10作為鼎陽科技新旗艦示波器產品，最高帶寬提升至 4GHz，上升時間僅為100ps，比2GHz帶寬的示波器快了一倍以上，能支持測量USB2.0、SATA1、DDR1/2/3等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，從整體到細微處波形清晰可靠，帶來全新的測量體驗。
處理器全面升級
SDS7204A H10作為新旗艦機型實現了處理器的全面升級，由嵌入式ARM處理器升級為X86處理器，使系統響應速度，測量、運算、分析速度都實現了大幅度的提升，給未來軟件分析功能的擴展留下了更多的可能性。

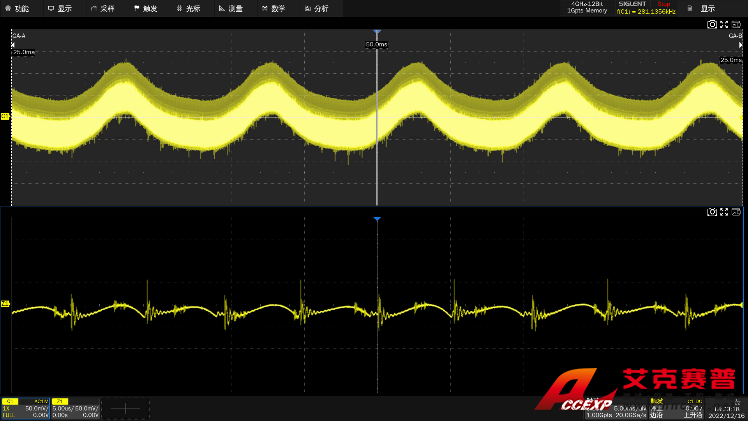

12-bit ADC，信號分辨能力更強16倍

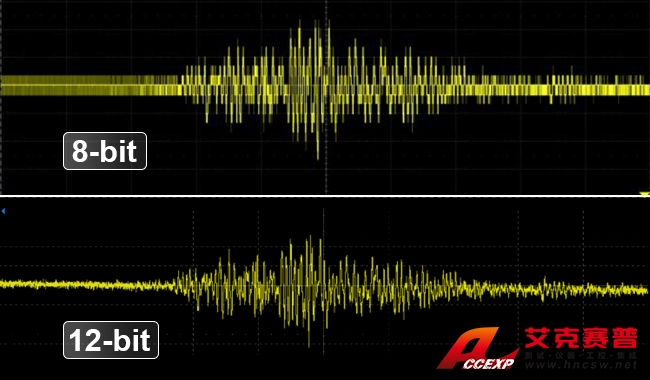

目前許多移動電子產品設計都朝著低功耗、低電壓電子系統的趨勢發展，因此對數字示波器等測試測量儀器的精度也提出了更高的要求。12-bit高分辨率示波器的量化誤差比普通的8-bit示波器小16倍，能助力工程師更完整清晰地觀測到波形的細節，并進行更精準的波形測量。
20 GSa/s高采樣率與1 Gpts長存儲深度
根據奈奎斯特采樣定律，為了保證采樣后的數字信號能完整復原真實信號的信息，一般實際應用中需要保證采樣率為信號最高頻率的2.56～4倍。SDS7204A H10示波器的采樣率最高達20 GSa/s，是最高帶寬的5倍，能完美避免因采樣率不足而導致的信號失真。再搭配上最大1 Gpts/通道的長存儲深度，在長時間捕獲波形的同時，依然能使用更高的采樣率高保真捕獲波形，充分發揮4GHz帶寬性能。
100萬幀/秒高波形捕獲率

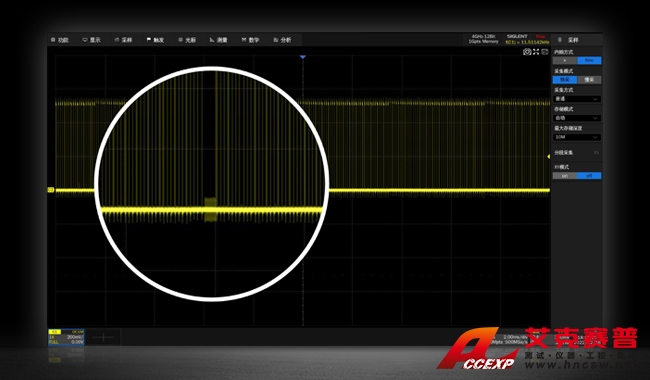

超高的波形捕獲率使示波器能快速捕獲到偶發的異常信號，給測試測量帶來充分的“安全感”。
協議一致性分析

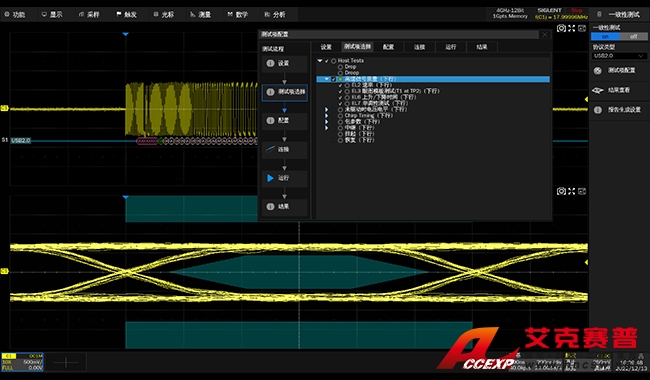

SDS7204A H10示波器提供多種串行協議觸發和解碼，覆蓋多個行業。第一個發布版本首次支持以太網和USB2.0的協議一致性分析，未來還將繼續擴展可分析的協議，以適配更多領域。
規格參數
| 帶寬 | 4GHz 、3GHz 、2 GHz |
| 實時采樣率 | 20 GSa/s (交織模式)；10 GSa/s (非交織模式) |
| 通道數 | 4 + EXT |
| 存儲深度 | 500 Mpts/ch標配，1 Gpts/ch選配 |
| 波形捕獲率 | 最高100萬幀/秒 |
| 接口 | 通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持USBTMC），2x 1000M LAN（支持VXI-11+SCPI， Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI編程，LXI，WebServer） 顯示接口：1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz 音頻接口：Mic input, Audio Output 其它：外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out |
| 測量 | 超過50種參數測量，并支持直方圖和趨勢圖統計 |
| 數字通道（選件） | 16 路，1 GSa/s采樣率, 50 Mpts/ch存儲深度 |
| 屏幕 | 15.6英寸電容式觸摸高清顯示屏（分辨率1920x1080） |
| 觸發類型 | 邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、碼型、視頻、前提邊沿、第N邊沿、延遲、建立/保持時間、串行觸發 |
| 處理器系統 | Intel Core i3-8100 或更優，32GB內存，250GB硬盤，Linux操作系統 |
| 串行觸發和解碼 | 標配：I2C, SPI, UART, CAN, LIN 選配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (僅解碼)，USB2.0 (僅解碼) |
| 數據分析和數據處理工具 | 搜索、導航、歷史、模板測試、數字電壓表、電源分析（選配）、波形直方圖、計數器、眼圖和抖動分析（選配）、USB2.0和100M以太網協議一致性分析（選配） |
| 信號發生器（選件） | 內置，最高輸出頻率50 MHz，采樣率125 MSa/s，波形長度16 kpts |
| 探頭 | 標配500 MHz無源探頭, 每通道1套 選配5 GHz有源差分探頭 |
型號 | 模擬帶寬 | 通道數 | 最高實時采樣率 | 最高波形捕獲率 | 最大存儲深度 | 垂直分辨率 |
SDS7404A H12 | 4 GHz | 4 + EXT | 20 GSa/s (交織模式) | 100萬幀/秒 | 1 Gpts/ch | 12-bit |
SDS7304A H12 | 3 GHz | 4 + EXT | 20 GSa/s (交織模式) | 100萬幀/秒 | 1 Gpts/ch | 12-bit |
SDS7204A H12 | 2 GHz | 4 + EXT | 20 GSa/s (交織模式) | 100萬幀/秒 | 1 Gpts/ch | 12-bit |
SDS7404A H10 | 4 GHz | 4 + EXT | 20 GSa/s (交織模式) | 100萬幀/秒 | 1 Gpts/ch | 10-bit |
SDS7304A H10 | 3 GHz | 4 + EXT | 20 GSa/s (交織模式) | 100萬幀/秒 | 1 Gpts/ch | 10-bit |
SDS7204A H10 | 2 GHz | 4 + EXT | 20 GSa/s (交織模式) | 100萬幀/秒 | 1 Gpts/ch | 10-bit |
