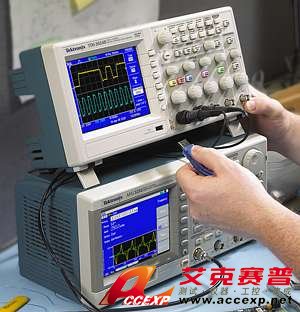

泰克TDS1012B2通道100MHz數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：泰克TDS1012B2通道100MHz數字存儲示波器主要特點和優點 40 MHz, 60 MHz, 100 MHz 帶寬 高達 1 GS/s 的實時取樣速率 2 通道或4 通道 彩色或單色LCD 顯示器 通過前面板USB 端口支持可移動數據...
申請服務
- 產品介紹
泰克TDS1012B2通道100MHz數字存儲示波器主要特點和優點
40 MHz, 60 MHz, 100 MHz 帶寬
高達 1 GS/s 的實時取樣速率
2 通道或4 通道
彩色或單色LCD 顯示器
通過前面板USB 端口支持可移動數據存儲設備
通過USB 設備端口及OpenChoice® 和NI SignalExpress®
PC 軟件，無縫連接PC
高級觸發，包括脈寬觸發和選行視頻觸發
所有型號上標配FFT
11 種自動測量功能
多語言用戶界面和上下文相關幫助
通過USB設備端口直接打印到所有兼容PictBridge®的打印機
終身保修*1
應用
設計和調試
教育和培訓
制造測試和質量控制
服務和維修
技術特性：
特點
TDS1000B系列 數字存儲示波器
| TDS1001B | TDS1002B | TDS1012B | |
|---|---|---|---|
| 顯示器(1/4 VGA LCD) | 單色 | 單色 | 單色 |
| 帶寬*2 | 40 MHz | 60 MHz | 100 MHz |
| 通道數量 | 2 | 2 | 2 |
| 外部觸發輸入 | 所有型號上都包括 | ||
| 每條通道上的取樣速率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s |
| 記錄長度 | 所有型號上所有時基為2.5 K 點 | ||
| 垂直分辨率 | 8位 | ||
| 垂直靈敏度 | 所有型號上2 mV - 5 V/div，支持校準精調 | ||
| DC 垂直精度 | 所有型號上+3% | ||
| 垂直縮放 | 垂直擴展或折疊活動的波形或停止的波形 | ||
| 最大輸入電壓 | 300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vp-p AC | ||
| 位置范圍 | 2 mV - 200 mV/div +2 V; >200 mV -5 V/div +50 V | ||
| 帶寬限制 | 所有型號為20 MHz | ||
| 輸入耦合 | 所有型號上AC, DC, GND | ||
| 輸入阻抗 | 1 MΩ并聯, 20pF | ||
| 時基 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div |
| 時基精度 | 50 ppm | ||
| 水平縮放 | 水平擴展或折疊活動的波形或停止的波形 | ||
| I/O 接口 | |||
| USB 端口 | 所有型號上都包括：2 個USB 2.0 端口 前面板上的USB 主機端口支持USB 閃存驅動器 儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機 |
||
| GPIB | 可選 | ||
| 非易失性存儲器 | |||
| 參考波形顯示 | (2)個2.5 K 點參考波形 | ||
| 沒有USB 閃存驅動器時的波形存儲 | (2) 2.5 K 點 | (2) 2.5 K 點 | (2) 2.5 K 點 |
| USB 驅動器最大存儲容量 | 2 GB | ||
| 帶有USB 閃存 驅動器時的 波形存儲 |
每8 MB 96 個以上參考波形 | ||
| 沒有USB 閃存 驅動器時的設置 |
10 個前面板設置 | ||
| 帶有USB 閃存 驅動器時的設置 |
每8 MB 4000 個以上前面板設置 | ||
| 帶有USB 閃存 驅動器的屏幕圖 |
每8 MB 128 個以上屏幕圖 (圖像數量取決于選擇的格式) | ||
| 帶有USB 閃存驅動器時全部保存 |
每8 MB 12 個以上的全部保存操作 一個全部保存操作會創建3-9 個文件(設置, 圖像, 外加顯示的每個波形一個文件) |
||
顯示特點
顯示器－ 彩色型號：1/4 VGA 無源彩色LCD，黑色背景上各種顏色，并 且可以調節多級對比度。 單色型號：1/4 VGA 背燈無源LDC，并且可以調節多級對比度， 可以從前面板中反選視頻。
內插－ Sin(x)/x。
顯示器類型－ 點, 矢量。
余輝－ Off, 1 s, 2 s, 5 s, 無窮大。
格式－ YT 和XY。
環境和安全
溫度－
工作溫度: 0℃到+50℃。
非工作溫度: - 40℃到+71℃。
濕度－
工作濕度和非工作濕度: 等于或低于+40℃時80%相對濕度。
工作濕度和非工作濕度: 最高+50℃時高達45% 相對濕度。
高度－
工作高度和非工作高度: 最高3,000 米。
電磁兼容能力－
滿足89/336/EEC 法規及93/68/EEC 修正版, 滿足或超過 EN55011 Class A放射輻射和傳導輻射; FCC 47 CFR, Part 15, Subpart B, Class A; 澳大利亞EMC 架構, 根據AS/NZS 2064 輻射標準進行演示; 俄羅斯GOST EMC 法規。
安全－UL610100-1:2003, CSA22.2 No. 61010-1:2003, EN61010-1:2001, IEC61010-1:2001.
