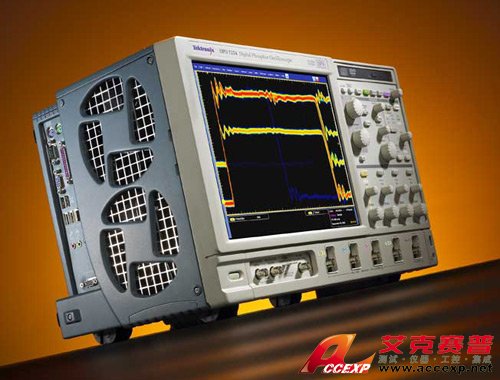

Tektronix DPO70404B 4 GHz 數字熒光示波器在2通道上提供了100 GS/s的采樣率（對12.5、16 和20 GHz 型號）
16 條邏輯通道，為數字和模擬信號調試提供高達80ps 定時 分辨率 (僅MSO70000)
Pinpoint®觸發－ 最大限度地減少采集問題信號所用的時間， 高效調試問題，縮短調試時間
6.25 Gbps 實時串行觸發－ 保證指定NRZ 或8b/10b 碼型第一 次發生時就觸發采集，支持碼型效應隔離診斷
Tektronix DPO70404B 4 GHz 數字熒光示波器高達50 GS/s 的實時采樣率
高達250 M 樣點的記錄長度及MultiView ZoomTM 功能， 快速進行導航
Tektronix DPO70404B 4 GHz 數字熒光示波器最快的波形捕獲速率，每條通道最高捕獲速率>300,000 wfms/s
最高的帶寬－高達20 GHz，在最新高速串行標準上執行測量
杰出的信號完整性和完美的信噪比－ 觀察波形最真實的表現
業界領先的高采樣率和定時分辨率
Tektronix DPO70404B 4 GHz 數字熒光示波器搜索和標記－為感興趣的信號提供波形碼型匹配和軟件觸發
P7500 Tri模式TM 探測系統－完美配套的4 GHz - 20 GHz 信號連接系統
應用支持：高速串行工業標準、射頻信號、電源系統和存儲 器設備－實現標準規定認證、自動化測試和易于使用
P6780和P6717高性能17通道邏輯探頭，具有最高達2.5GHz 的帶寬，為當前的高速數字信號探測提供連接保障( 僅 MSO70000)

Tektronix DPO70404B 4 GHz 數字熒光示波器應用:
設計驗證，包括信號完整性、抖動和定時分析
檢驗、調試、檢定或認證復雜的設計
根據行業標準調試串行數據并進行一致性測試
存儲總線分析
設計原型啟動和開關電源檢驗
考察瞬態現象
復雜系統的生產測試
瞬態信號或?qū)拵扲F 信號的頻譜分析

系統啟動和驗證

從您的設計第一次上電到初步的操作檢查這段時間內， DPO/DSA和MSO70000 系列提供了您需要的功能

無需妥協的四通道采集

擁有業界最低的噪聲和每通道上高達5 0 G S / s 采樣率， DPO70000 系列保證了信號完整性驗證和定時分析的過程 中，用戶無需擔心示波器內部的噪聲和抖動影響測試結果。在 所有四條通道上最高可達20GHz 的單次采集帶寬，讓您可以 輕松捕獲感興趣的信號，而無需擔心在使用了多于兩條通道時 會產生欠采樣。
對要求最低內部噪聲和抖動的應用，100 GS/s性能進一步降低了噪聲和抖動，提供了額外的測量余量。

16 通道數字采集(僅MSO70000)

當您有多個接口需要驗證，擁有4 條模擬通道和16 條邏輯通 道的MSO70000 支持高效的通道間時序檢查。80ps 的定時分 辨率讓MSO70000的數字采集系統能支持您同時在20 條通道 里執行精確的定時分析。

iCapture －一次連接，同時完成模擬和數字探測 (僅MSO70000)

眾多必須驗證的信號常常讓設計的檢驗過程費時耗力。使用 iCapture 的數字- 模擬復用器功能，您可以簡單地驗證16 條 連接在MSO70000系列數字通道中的任何信號的邏輯特性。使 用iCapture時，您可以快速觀察任何輸入通道的模擬特征。如 果信號工作正常，則將其放回僅數字顯示模式，然后繼續檢查 其它線路。

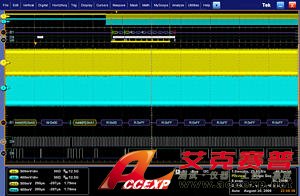

總線解碼和觸發(僅MSO70000)

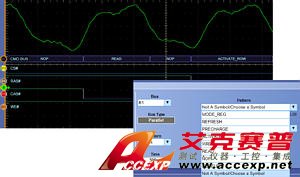

總線符號顯示模式簡化了系統狀態識別和總線觸發設置
驗證您的系統運行情況，通常需要在諸如DDR SDRAM的關鍵 總線上觀察系統狀態。MSO70000擁有的并行和低速串行總線 解碼功能，提供了更深入觀察系統行為的視角。要使用 MSO70000的總線觸發功能來隔離關心的狀態或找出失效的總 線片段，可以簡單地定義總線并選擇符號字來描述 希望得到的狀態。

在所有通道上實現深存儲

長時間的事件，如電源工作狀況和系統狀態字，可以在DPO/ DSA70000 系列的四條模擬通道和MSO70000 系列的16 條 邏輯通道上同時實現的長內存深度支持下，被分析并且無需犧 牲定時分辨率。4、6、8GHz型號可選的內存深度可達125MS (選項10XL)，12.5、16 和20GHz型號可選的深度可達250MS (選項20XL)。

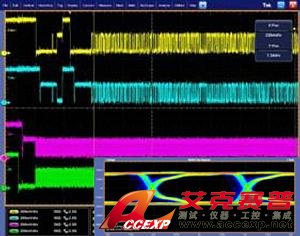

10ms 時長內使用25GS/s 捕獲同步的高速和低速信號



電源問題可能是系統失效的關鍵點。對電源系統工作狀態的仔 細調試會花費很多時間。MSO70000提供了每條通道獨立的邏 輯判別電平設置，這樣用戶可以設置多個邏輯電壓并同時觀 察，從而快速驗證系統的供電系統的工作情況。

協議和串行觸發

為調試串行構架，可以使用DPO/DSA/MSO70000系列和MSO70000系列內置硬件時鐘恢復電路對NRZ串行數據流進行串行碼型觸發，并將物理層和鏈路層中的事件關聯。儀器可以恢復時鐘信號，識別跳變，為要捕獲的串行碼型觸發設置所需的編碼字。DSA70000系列中標配這一功能， DPO70000B和MSO70000型號上則作為選項ST6G提供這一功能。對信息速率更高的標準，如USB 3.0，把8b10b的串行碼型觸發和解碼功能擴展到數據速率6.25 Gbps。

碼型鎖定觸發功能使得示波器能夠以精確的時基精度同步采集長串行測試碼型，在NRZ串行碼型觸發中增加了一個額外的維度?？梢允褂么a型鎖定觸發功能，從長串行數據碼型中去掉隨機抖動。這樣就可以考察每個特定跳變位的影響，而且模板測試時也可以用平均功能了。 這種功能支持高達6.25 Gbps的NRZ串行數據流，在DSA70000系列儀器上是標準配置，在DPO70000和MSO70000系列上作為選項ST6G提供。

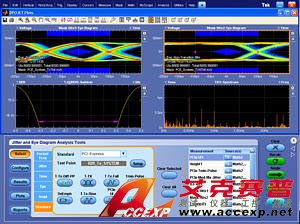

DPOJET 抖動和眼圖分析-使用DPOJET軟件，簡化識別信號完整性問題、抖動及其相關來源的過程。DPOJET為現有實時示波器提供了最高的靈敏度和精度。

系統檢定和余量測試

當設計正常工作以后，下一個工作就是全面檢定其性能。 DSA70000 系列提供了業界最全面的分析和驗證工具集，如 數學表達式、波形模板測試、合格/ 不合格測試、事件搜索以 及事件標記。自動化工具減少了沉悶的工作，加快了執行上百 個驗證測試的速度。

高級波形分析

全面分析您被測系統中的功率、電壓和溫度極限是一件耗時的 工作。 DPO/DSA7/MSO70000 系列提供了廣泛的內 置高級波形分析工具。

波形光標可以簡便地測量軌跡到軌跡的定時特點，連接YT 顯 示模式和XY 顯示模式的光標則可以簡便地考察相位關系和安 全工作區越限。可以使用圖形面板選擇53 種自動測量功能，這 些面板以邏輯方式把測量分成幅度、時間、組合、直方圖和通 信等類別。通過平均值、最小值、最大值、標準偏差和樣本總 量等統計數據，可以進一步考察測量結果。

可以對波形定義和應用數學表達式，在屏幕上獲得可以使用的 結果。您只需按一個按鈕，就可以進入常用的波形數學函數。 對高級應用，還可以使用簡便易用的計算器樣式的編輯器，創 建代數表達式，其中包括當前波形、參考波形、數學函數、測 量值、標量和用戶定義變量。使用深采集內存進行余量測試， 可以跨越很多周期，用戶可以觀察采集數據長時間內的趨勢。

另外，示波器采集的數據可以使用專用的電子表格工具欄導入Microsoft Excel，或使用Word工具欄來生成用戶報告，這些工具都隨 DPO/DSA7/MSO70000 產品提供。

自動化的工具提高測量吞吐量

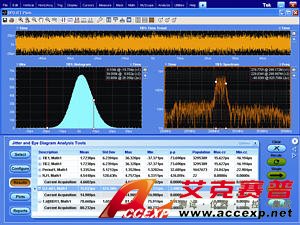

DPOJET 抖動和眼圖分析- 使用DPOJET 軟件，簡化識別信號完 整性問題、抖動和相關來源。DPOJET 為實時示波器提供了最高 的靈敏度和精度。



當大量的測試需要使用高性能示波器完成時，簡便易用和測量吞吐量十分關鍵。DSA70000標準配置了DPOJET高級抖動和眼圖分析應用軟件，提供您需要的大測試量快速執行能力，并實現測試結果統計。DPO70000和MSO70000系列標配DPOJET Essentials，可以選配DPOJET高級版本。通過擴展DPOJET和執行大量的工業標準要求的測試集，可以實現各種應用特定的測試項。

射頻和矢量信號分析

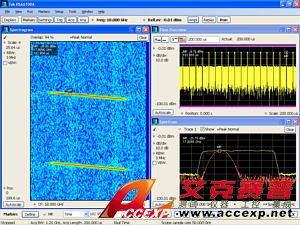

當需要對射頻或者基帶信號進行矢量信號分析時，可選的SignalVu應用程序提供了時間相關的多域（頻率、時間、相位、調制）分析能力。SignalVu測量和示波器的時域采集/觸發完全相互關聯。時域事件，如給射頻子系統發的命令，可以被用做觸發事件，此時子系統中射頻信號可以在頻域顯示中看到。

TekExpress™ 軟件自動化架構

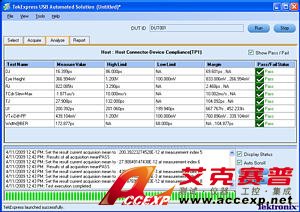

TekExpress USB3.0自動測試軟件(選項USB-TX)- TekExpress USB 3.0提供了自動、簡單和高效的測試方法，滿足SuperSpeed 通用串行總線(USB)規范要求的USB3.0 發送端r、接收端、host 和 device 一致性測試。該應用程序?qū)y(cè)試自動化，包括根據被測件 類型、測試類型、測試點和使用的探頭選擇合適的CTLE和參考通 道模擬濾波器、測量項。另外，USB-TX和DPOJET配合使用，可 以用于調試和進一步檢定USB3.0 方案

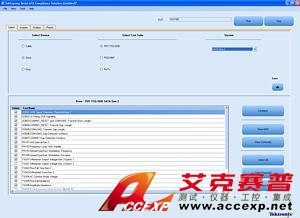

TekExpress SATA自動一致性測試軟件－完整地為發送端和接收端提供支持SATA Gen1 和SATA Gen2 定義的測試集。使用TekExpress 軟件簡單高效地 自動執行所有測試項，可節約您大約70% 的一致性測試時間。同 時，該軟件包含了自動識別測試設備，準確的DUT/Host 控制和一 鍵化測試功能。



TekExpress軟件自動化架構是為高速串行數據標準的自動化一 鍵式測試設計的。建立在National Instruments TestStand 的 基礎上，TekExpress 能為諸如SATA Rev 3.0, USB 3.0, Display端口和10GBase-T Ethernet等標準高效地執行所需測 試。TekExpress SATA軟件運行在外部Windows計算機上，配 合儀器設置和控制序列，能為完全的設計驗證提供完整的測試 結果。

除了TekExpress 架構，您還可以使用諸如MATLAB® 這樣的 應用開發環境開發自定義的應用，以在未來擴展DPO/DSA/MSO70000系列的測試能力。

檢定測量建立在準確性和可重復性的基礎上。DPO/DSA/MSO70000模擬前端的寬帶寬、無可比擬的信號保真度及±0.5 dB的平坦度保證了上升時間等信號質量測量結果的真實性及幅度準確性。

自定義濾波器和反嵌能力

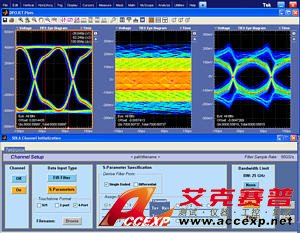

SDLA - 串行數據鏈路分析(選項SLE 和選項SLA)－能夠仿真串 行數據通道，反嵌夾具或其它網絡，增加或去掉發射機均衡(去加 重/ 預加重)。選項SLA 在波形處理中增加了FFE 和DFE 均衡和自 適應均衡器訓練功能。DPOJET 可以對得到的波形進行高級測量 和抖動分析。



DPO/DSA/MSO70000 系列標準配置了用戶自定義 濾波器功能，讓您擁有隔離或移除信號成份(噪聲或特定的信號 諧波)的能力。這些用戶自定義FIR濾波器可以用來實現信號處 理技術，比如移除信號預加重或?qū)⑦B接被測件的測試夾具和電 纜連接器的影響最小化。使用可選的串行數據鏈路分析軟件 (SDLA)，您可以獲得更進一步的視角：深入串行數據鏈路，通 過S 參數模擬串行數據鏈路，反嵌測試夾具或其它網絡，加入 或移除發送端均衡(預加重/ 去加重)

認證

在產品上市之前，您通常需要對系統中的高速串行總線按照工 業標準完成一系列認證測試。這些測試會讓您花費數小時來連 接測試夾具、閱讀認證文檔和收集足夠的數據來證實您的系統 能通過必須的測試。

應用解決方案-實現特定標準認證、測量自動化和擴展信號分 析

準確、簡單和可定制的物理層認證測試-為滿足進行工業標準認證的設計人員的要求，DPO/DSA/MSO70000以選件的形式提供標準一致性測試和分析模塊，這些模塊可以實現模板測試和極限測試，給出通過或不通過的結果。測試模塊包括PCI Express, DDR 內存, SATA/SAS, InfiniBand, HDMI, Ethernet, DisplayPort, DVI, UWB, MIPI® D-PHY和M-PHY,, 電源測試和USB。下面列舉的是一些典型的應用解決方案。

下面列舉的是一些典型的應用解決方案。

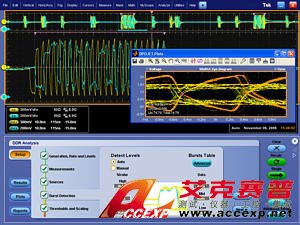

DDR 存儲器總線分析(選項DDRA)－自動識別DDR1、LPDDR1、DDR2、DDR3 和GDDR3 讀和寫，對每一個突發讀寫包的每一個邊沿執行合格/不合格測試、驗證JEDEC相容性。DDRA同時還提供對時鐘、地址和控制信號的測試能力。DDRA 與DPOJET相結合，為調試復雜的存儲器信號問題提供了最快速的方式。在MSO70000系列混合信號示波器上運行時，DDRA還可以使用Command/Address行觸發特定的讀/寫狀態，MSO70000系列混合信號示波器提供了16條數字邏輯探測通道。

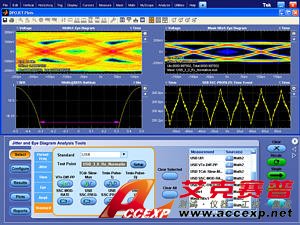

USB 3.0發送端測試方案（選項USB3）－ 檢驗、調試和認證USB 3.0。這些測量通過DPOJET執行，完全符合USB3.0的規范要求。如果需要自動完成一致性測試，則可以選擇USB-TX選項。


PCI Express 分析測試解決方案 (選項PCE)－ 全面測試以分析PCI-Express Rev 1.0、2.0 或3.0 (規范草案)設計的性能?；贒POJET的選項PCE可以根據PCISIG標準執行測試。

以太網一致性測試解決方案 (選項ET3)－ 泰克提供了全面的集成 式以太網系列工具，為10BASE-T、100BASE-TX 和1000BASET 等以太網變種提供全面的物理層支持。它還提供了模擬檢驗、自 動一致性測試軟件和設備檢定解決方案。


MIPI®M-PHY調試、分析、檢定和一致性測試解決方案(選項M-PHY)－迅速檢定和發現抖動和信號完整性問題來源，根據M-PHY規范檢驗信號。通過使用DPOJET，選項M-PHY可以執行發射機信令和定時測量，如差分發送眼圖、上升時間和下降時間、轉換速率、幅度參數、大的和小的幅度配置中每條通路的共模電壓、以及端接情況和未端接情況。

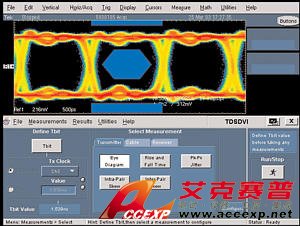

DVI 一致性測試解決方案 (選項DVI)－ 通過DVI 一致性測試軟件，獲得快速可靠的結果?；诤细?不合格檢測的自動化測試，顯著提高工作效率。

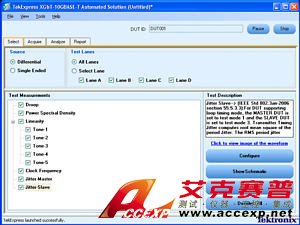

XGbT 10GBase-T 自動一致性測試軟件－根據IEEE802.3an- 2006標準快速執行10G Base-T測量，包括功率譜密度(PSD)、功 率電平和線性。使用簡單化的儀器配置，XGbT提供了對測試配置 和分析參數的靈活控制，支持更為深入的器件檢定功能。

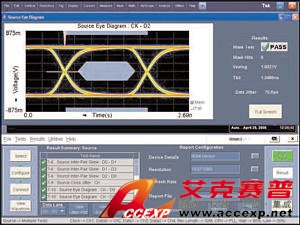

HDMI 一致性測試解決方案 (選項HT3)－ 無論您是測量原端、電纜、還是接收端，HT3都 為您迎接HDMI 一致性測量挑戰提供了快速高效的解決方案。這一軟件提供了您所需的全部HDMI一致性測試解決方案，保障了您的產品的質量和互操作性。

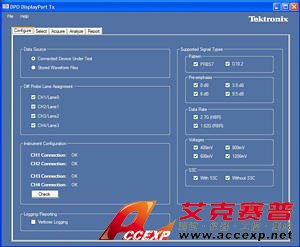

Display端口 一致性測試解決方案 (選項DSPT) －使用P7300SMA 系列探頭和Display端口 軟件，通過四線同時測試，支持Display端口 一致性測試標準(CTS)源端測試。它提供了詳細的測試報告，包括 波形圖、測試通過/ 失敗結果及余量分析。

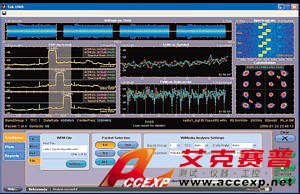

超寬帶頻譜分析軟件(選項UWB)－分析數百種數據包、TFC 和數 據速率組合，而不用調節UI。此外，自動WiMedia 調制分析配置 將使用涵蓋20 GHz 的實時頻譜圖，分析復雜的寬帶信號的頻率 和幅度怎樣隨時間變化。

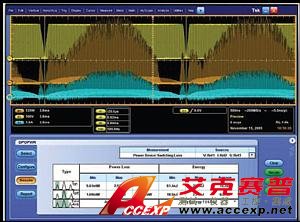

電源測量和分析軟件(選項PWR)－ 提高功率密度，改善開關電源的效率。測量和分析電源開關器件和磁性元件的功耗，以用戶定制的格式生成詳細的測試報告。


SignalVu" 矢量信號分析－ 輕松檢驗寬帶寬設計，如寬帶雷達、 高數據速率衛星鏈路或跳頻無線電，檢定寬帶頻譜事件。 SignalVu 在同一個套件中同時融合了矢量信號分析儀功能、頻譜 分析儀功能及 DPO/DSA/MSO70000 強大的觸發功能。



DSA70000 － 為當前高速串行設計挑戰專門配置的解 決方案

DSA70000數字串行分析儀是為滿足高速串行數據設計需求專門配置的，它融合了高速串行信號驗證和檢定所需的許多串行領域功能。這些功能在DSA70000系列中標配，在DPO7000和MSO70000系列中選配。

串行碼型觸發－ 實時串行碼型觸發和協議解碼及內置時鐘恢復，恢復時鐘信號，識別跳變，解碼字符和其它協議數據。您可以查看解碼成字的8b/10b 位序列，方便地進行分析，也可以將需要解碼的字段設置為串行碼型觸發中的碼型來捕獲它。通過碼型鎖定觸發，DSA70000系列可以同步到高達6.25 Gbps的長串行測試碼型，去掉隨機抖動。DSA70000B系列涵蓋了高達3.125Gbps的串行標準，并可以選配支持高達5 Gbps的串行標準(選項STU)。

DPOJET 抖動、定時和眼圖分析－DSA70000 系列擁有精度最高的抖動和定時測量功能及全面的分析算法。緊張的定時余量需要穩定的、低抖動的設計。您可以在共同的時鐘周期上，對單次采集中的每一個有效脈沖進行抖動測量。多次測量和趨勢圖可以顯示出不同條件下的系統定時情況，包括隨機抖動與確定性抖動的分離時。

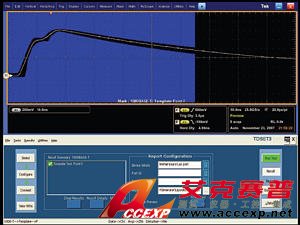

通信模板測試

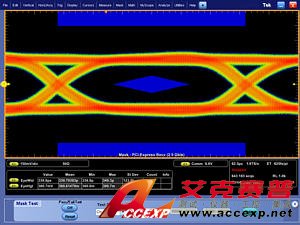

通信模板測試－為串行通信標準的一致性測試提供了完整的一系列模板。對下述標準提供了超過150多種模板- PCI Express、ITUT/ANSI T1.102、以太網 IEEE 802.3、ANSI X3.263、Sonet/SDH、Fiber Channel、InfiniBand、USB、串行ATA（SATA）、串行相連SCSI（SAS）、IEEE 1394b、RapidIO、OIF 標準。開放基站架構計劃(OBSAI)、常用公共無線接口(CPRI)。

31 M 樣點記錄長度－ 全部四條通道上31 M樣點的記錄長度，在高分辨率下提供了更長的波形序列。4、6和8 GHz型號可以選配100 M 樣點的記錄長度，12.5、16 和20 GHz 型號可以選配250 M 樣點的記錄長度，進一步擴展了采集波形序列。

DSA70000系列提供了多種標配功能，擴展了泰克DPO70000 系列的功能，滿足了高速串行信號分析和認證需求，為有效解 決設計挑戰提供了專用儀器。

在MSO70000 系列中使用DSA 工具集

如果您需要在MSO70000 中使用DSA70000 提供的功能， MSO70000 的DSA 選項提供了在MSO 中使用的DSA 系列高 速串行測試工具。(請?jiān)诤竺娴挠嗀浶畔⒉糠植殚嗊x項DSAH或 DSAU)

用戶可選的帶寬限制濾波器

高帶寬可以滿足檢定您的高速串行設計，但同時認證測試會根 據信號速率對儀器帶寬有特別的要求，這樣可以將不同實驗室 里得到的結果關聯起來。 DPO/DSA/MSO70000 系 列提供了用戶可選擇的帶寬限制濾波器。這些帶寬限制濾波器 的可選范圍為500MHz 到19GHz， 您可以通過使用這些濾波器來保證您的測試是使用工業標準規定的帶寬執行測量。

調試

貫穿于整個設計周期， DPO/DSA/MSO70000 系列示波器提供了調試有故障的子系統和隔離故障原因的能力。利用FastAcq快采的高波形捕獲率，您可以快速識別間歇性出現的信號異常，從而可以迅速揭示問題特點、并且精確在這些異常上觸發，節約幾分鐘、幾小時、甚至幾天的時間。使用Pinpoint 觸發系統，諸如由于總線競爭或信號完整性問題引發的毛刺或 欠幅脈沖這樣的低出現概率事件，可以被準確地捕獲和分析， 最終排除它們。

FastAcq 采集模式清楚地顯示異常情況，加快調試速度

不僅僅是簡單的顏色等級顯示或事件掃描，F(xiàn)astAcq得益于泰克專有的DPX® 采集技術，它在全部四條通道上，同時以最快每秒300,000 個波形的速率捕獲信號，顯著提高了發現罕見問題事件的概率。用戶只需簡單地點亮一個按鈕，就可以清楚地查看“別人看不到的世界”，全面監視電路運行狀況。某些示波器廠商聲稱他們能在很短的突發時間內實現高波形捕獲速率，但只有 DPO/DSA/MSO70000 示波器在DPX技術的支持下，能夠持續實現這么快的波形捕獲速率。

Pinpoint® 觸發系統

不管您是要找到問題信號，還是需要隔離復雜信號的一部分以 進一步進行分析，如DDR 讀或?qū)懲话l(fā)信號。泰克Pinpoint 觸 發技術都提供了解決方案。Pinpoint 觸發系統采用完全的鍺化 硅(SiGe)技術，能保證非常高的觸發靈敏度及非常低的觸發抖 動，并能夠捕獲非常窄的毛刺。PinPoint 觸發技術允許在A 觸 發電路和B 觸發電路上選擇幾乎所有觸發類型。其它觸發系統 只在單個事件(A 事件)上提供了多種觸發類型，延遲觸發(B 事 件)選擇一般僅局限于邊沿觸發，如果B事件沒有發生，這些觸 發系統也通常不能提供觸發序列復位功能。而Pinpoint 觸發技 術則同時在A 觸發器和B 觸發器上提供了全套高級觸發類型， 它支持邏輯條件判定，控制什么時候查找這些事件，并提供觸 發復位能力，在指定時間、狀態和轉換后可以重新開始觸發序 列，這樣，即使最復雜信號中的事件仍能被捕獲。其它示波器 一般提供不到20 種觸發組合，而Pinpoint 觸發則提供了超過 1400 種組合方式，而且都是以最高性能實現的。

通過增強觸發功能，觸發抖動下降到<100 fs。由于觸發點上的 這種穩定性，可以使用觸發點作為測量參考點。

邏輯碼型觸發

邏輯碼型觸發允許使用邏輯限定功能，這種功能只在關心的狀態中觀測故障，并忽略不是在關心的狀態中發生的事件。在MSO70000系列上，最多可以使用20比特位寬的邏輯碼型觸發，從而提升了Pinpoint觸發系統的能力，幫助您隔離引發系統故障的特定的狀態和模擬事件。

集成的邏輯通道(僅MSO70000)

集成的邏輯通道- 為系統調試提供時間相關的模擬與邏輯視圖



MSO70000通過額外的16條邏輯通道擴展了四條邏輯通道的調試能力，這16條通道可被用于在故障發生時觀測系統層級的相關情況。這種相關情況，比如違規的系統狀態或錯誤，可以提供找到故障根本原因的線索。使用其它示波器遇到此類問題時，通常需要您使用邏輯分析儀來觀察數字信號以解決您的調試挑戰，而MSO70000可以高效地調試和驗證多個系統中的數字時序問題，更快捷、更方便。擁有80ps的定時分辨率和低至160ps的通道間時延偏差，集成的邏輯通道支持您時間相關地在同一個顯示窗口中觀測數字和模擬數據。

iCapture (僅MSO70000)

當您在數字線路上發現異常，iCapture提供了觀測數字信號的模擬特征的洞察力。使用iCapture，您可以將16條邏輯通道中的任意4路信號切換到MSO70000系列的模擬采集系統中，這樣可以更細致地觀察這些信號。iCapture獨有的多路復用線路提供了同步顯示信號的數字和模擬視圖的功能，讓您無需移動邏輯探頭或同時在電路中使用兩種探頭。

快幀(FastFrame)

如果您關心的關鍵事件之間間隔的時間很長，如總線事件中的突發狀況， DPO/DSA/MSO70000 系列中的FastFrame內存分段功能可以幫助您捕獲這些關心的事件，并節約采集內存。利用多個觸發事件，F(xiàn)astFrame捕獲并存儲這些信號中的被關注的事件，并把它們以“幀”的形式保存，以備后續觀察和分析。在MSO70000中，F(xiàn)astFrame和總線觸發或邏輯觸發可以幫助您在使用邏輯通道的觸發器識別到關心的總線周期的時，以最高的采樣率捕獲到模擬通道中最快的突發信號。您可以捕獲數千個幀，這樣就可以分析突發信號的長期變化和趨勢。

高級事件搜索和標記

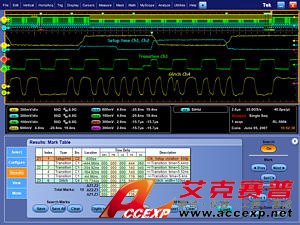

高級事件搜索和標記－突出顯示重要事件，跳過不重要的事件，輕 松瀏覽感興趣的事件。



隔離引發系統失效的關鍵事件，通常是一件耗時費力的事情。通過事件搜索和標記（選項ASM）功能，一切變得簡單，無論是檢查捕獲的數據和高亮顯示重要的事件，還是跳過無關緊要的信息和提高對事件內在聯系的理解力。使用ASM，您能輕松地在多個感興趣的事件中切換，輕松地揭示您想要找的罕見事件。

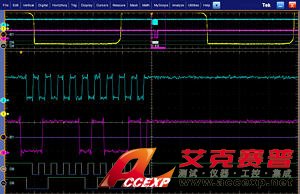

嵌入式串行總線(I2C，SPI)解碼和觸發(僅MSO70000)

MSO70000系列儀器提供了I2C和SPI串行總線解碼和總線觸發功能，讓您能監測和調試子系統與器件，如頻綜、數模轉化器和閃存這樣使用I2C和SPI串行總線控制或檢測的設備。當監測和調試這些串行總線變得容易時，通過對串行總線上的事件進行解碼，使得更復雜的系統級調試成為可能。當您被高速串行接口的問題困擾時，解決問題的線索很可能可以使用MSO70000系列的總線解碼功能在您的I2C或SPI數據中找到。

探測- 模擬和數字

通常情況下，系統調試面臨的最大挑戰是探測到需要測試信 號。泰克提供了廣泛的探測方案，包括P7500 三模探頭系統， 這種探頭系統完美匹配了 DPO/DSA/MSO70000 系 列的帶寬。P7500三模探頭允許用戶不需要改變探頭連接就可 以在差分、單端和共模測試中進行切換。P7500 系列探頭提供 了從4GHz 到20GHz 的帶寬性能，同時還有多種低成本的焊 接附件，這些附件可以快速連接到被測件，這樣在多個焊接點 之間移動探頭可以變得快速而簡便。

在MSO70000 系列中，P6780 和P6717 邏輯探頭提供了低速 和高速數字信號的探測能力，同時還有多種低負載、小尺寸的 連接附件可供用于焊接或者點測。

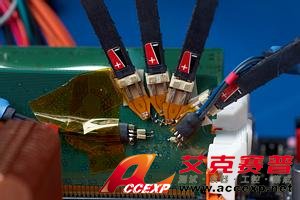

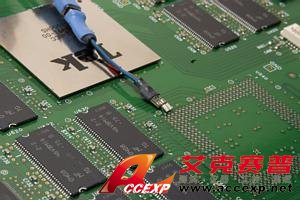

P7500 三模探頭使用低成本的焊接式探測尖端，可以迅速地連接 到被測件，這樣在多個焊接點之間移動探頭可以變得快速而簡便


為P6780 差分邏輯探頭設計的焊接式探頭尖端附件，提供了在小 間距過孔和緊密排列的器件上的連接能力。



產品測試

除了在設計階段陪伴設計工程師， DPO/DSA/MSO70000 系列還可以幫助測試人員對廣泛的模擬和數字信號 進行測試。機架固定選件可以將 DPO/DSA/MSO70000 系列固定在E I A 標準1 9 英寸機架上。同時， IEEE488.2標準GPIB接口在所有型號上都作為標準配置提供。

OpenChoice® 分析工具

OpenChoice 軟件讓您可以使用您熟悉的分析工具定制您自己 的測試。 OpenChoice 軟件的分析和聯網功能給泰克 DPO/DSA/MSO70000 系列示波器增加了更多的靈活性： 通過使用高速嵌入式總線，波形數據可以在Windows 桌面上 直接從采集系統傳入分析應用程序，其速度要比傳統GPIB 傳 送快得多。

軟件中包括泰克實現的工業標準協議，如TekVISATM 接口和 ActiveX 控件，以便使用和增強Windows數據分析功能和文檔 管理。它還包括IVI 儀器驅程，可以使用GPIB、RS-232 和局 域網連接，從儀器上或外部PC 上運行的程序中，簡便地與示 波器通信。也可以使用軟件開發人員工具箱(SDK)，幫助創建 定制軟件，使用Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI和其它常用應用開發環境，自動完成波形采 集和分析中的多步流程。它還支持把示波器與外部PC 和非 Windows 主機集成起來。

科研

擁有業界領先的采集速度和信噪比性能， DPO/DSA/MSO70000 可以為研究人員提供一系列工具，用于以無可比擬 的精度捕獲、顯示和分析高速與瞬態信號。

全面控制波形采集和顯示參數，最大限度地利用示波器

對于儀器的采集模式，您能完全自由選擇。您可以選擇最快速 地完成工作所需的操作：Automatic(自動模式)、Constant Sample Rate (恒定采樣率模式)或Manual(手動模式)。在考察 信號并希望獲得實時信號時，默認的Automatic 模式提供了最 實時的顯示更新速率。如果想獲得最大的實時采樣率，實現最 高的測量精度，那么應選擇Constant Sample Rate 模式，它 將保持最高采樣率，提供最佳實時分辨率。最后，Manual 模 式保證為要求特定設置的應用直接獨立控制采樣率和記錄長 度。

TekLink™

當您需要同時捕獲大量信號時，TekLink允許您同步多臺 DPO/DSA/MSO70000 示波器，以采集四路以上的信號。TekLink™支持使用一個觸發事件多達四臺示波器的同步采集的功能。

歸檔工具

OpenChoice 結構提供了完善的軟件設施，支持更快速、更通 用的操作?？梢允褂脭?shù)據傳送工具，如Excel 或Word 工具條， 簡化Windows 桌面或外部PC 上的分析和文檔管理工作。

無可比擬的易用性

DPO/DSA/MSO70000 系列儀器使用了一系列提高工作效率的工 具，包括觸摸屏、利于理解的菜單結構、直觀的功能圖標、每 通道獨立的垂直設置旋鈕、右鍵彈出菜單、鼠標滾輪控制和您 熟悉的Windows 風格控制界面，這一系列的工具提升了儀器 的易用性。

通過MyScope® 功能，創建自己的控制窗口

通過使用簡單的、圖形化的拖放流程，您只需幾分鐘，就可以 簡便地創建自己的個性化示波器功能“工具箱”。一旦創建，它 可以象任何其它控制窗口一樣，通過示波器按鈕/ 菜單條上的 MyScope 選項選擇，簡便地進入這些定制控制窗口。您可以 制作數量不限的定制控制窗口，使得在共享環境中使用示波器 的每個人都有自己獨特的控制窗口。MyScope 控制窗口可以 使所有示波器用戶受益，它消除了許多用戶有一段時間不使用 示波器之后重返實驗室時所需的學習過程，高級用戶則可以大 大提高工作效率。您可以在一個控制窗口中找到所需的一切， 而不必查看多個菜單，重復類似的任務。

資產管理選項：浮動許可或固定許可

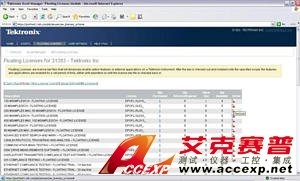

浮動許可系統中的這個視圖確定許可的當前用戶和位置，可以簡便地管理浮動許可目錄.



通過在示波器Utilities菜單中輸入加密的許可密碼，可以激活許多泰克應用解決方案和硬件選項?，F(xiàn)在，泰克又增加了兩種選項。第一個選項是固定許可，適用于具體的示波器串行號碼，永久啟動。固定許可可以從一臺示波器移動到另一臺示波器。第二個選項是浮動選項。浮動選項能夠把許可密碼激活的選項從一臺示波器移到另一臺示波器。這種功能可以幫助擁有分布式團隊及多臺泰克DPO/DSA7/MSO70000或DPO7000系列示波器的客戶更好地管理資產，部署應用或其它選項，如在需要的地方擴大示波器的存儲器。

浮動許可的管理和部署使用簡便的在線許可管理系統完成。所有浮動許可管理功能都在泰克安全服務器上維護，不需要任何基礎設施或貴公司的IT部門參與。您可以使用myTek帳號，訪問、跟蹤和部署示波器浮動許可啟動的選項。
