Tektronix VM6000 自動視頻測量系統
名稱：其他儀器與工具
品牌：
型號：
簡介：Tektronix VM6000 自動視頻測量系統支持SDTV、HDTV和RGBHV分量模擬格式,并提供圖像、矢量和波形顯示，同時具有高達1GHz的帶寬，4個通道的DPO 功能，可完成PC圖形器件的自動VESA符合性測試，具有提供測試報告的...
申請服務
- 產品介紹
Tektronix VM6000 自動視頻測量系統支持SDTV、HDTV和RGBHV分量模擬格式,并提供圖像、矢量和波形顯示，同時具有高達1GHz的帶寬，4個通道的DPO 功能，可完成PC圖形器件的自動VESA符合性測試，具有提供測試報告的自動報告發生器。
Tektronix VM6000 自動視頻測量系統特點：
自動HDTV 視頻設備的自動測試
PC圖形器件的自動VESA符合性測試
多媒體PC 的自動測試
快速、準確和可靠的視頻測量
全面的模擬分量視頻信號分析
支持SDTV、HDTV和RGBHV分量模擬格式
提供圖像、矢量和波形顯示
提供配套的測試信號包
節省時間的實用測試工具
合格/ 不合格的容限測試
提供測試報告的自動報告發生器
提供視頻測量附件
具有高達1GHz的帶寬，4個通道的DPO 功能
大型的12.1英寸XGA觸屏式顯示器
GPIB 遙控功能
LAN 連通性
提供CD-R/W 驅動器 (DVD 只讀)
Pinpoint™ 精確定點) 觸發功能
提供多種專業技術的軟件選項：抖動和定時測量、功率測量、串行數據、以太網和USB2.0 符合性測試
應用
設計驗證
標準符合性測試
質量控制
安裝和故障排除
自動生產測試
視頻系統測試

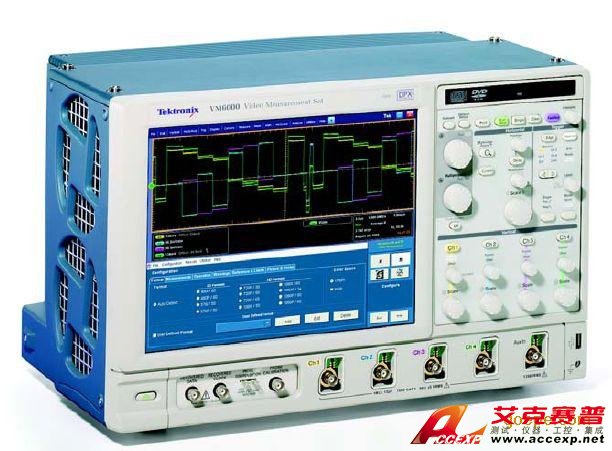

VM6000 是泰克公司新推出的一款自動視頻測試系統，可用于消費HDTV、PC圖形設備(例如數字機頂盒、多媒體PC、圖形卡等)和視頻半導體器件的自動測試。 VM6000 能夠滿足工程技術人員為數字家庭開發和配置下一代視頻設備的需求。它在測量速度、準確性和可靠性等各個方面具有卓越、超群的性能，這使得VM6000 成為業內用于視頻產品設計驗證、質量控制和自動測量系統應用的最佳選擇。
與常規儀器不同的是，VM6000將信號采集硬件、優化的視頻測量算法、測試信號文件和各種測試附件整合在一體化的測試系統解決方案中。以前在進行 視頻產品驗證測試時，往往需要耗費幾個小時甚至幾天才能完成，現在使用VM6000僅需幾秒或幾分鐘即可完成。VM6000具有即插即用的視頻測量功能， 即便是不熟練的操作人員也能快速地對被測設備的視頻輸出信號質量作出可靠的評定。它還能對被測信號是否符合相關標準和規范作出直觀的合格或不合格的測試結 果報告，提供清晰可辨的信號的失真顯示，可用于更深入的分析。
VM6000 可作為獨立的自動視頻分析儀使用，它支持SD、HDTV和PC圖形信號格式。它具有高達1GHz 的信號帶寬和5GS/s的采樣速率，因而它能夠很好地滿足高分辨率HDTV和高頻PC圖形視頻信號的測量需求。利用選件S D 和H D ，VM6000 支持各種傳統的DTV 格式，從480i 至1080p，無論是RGB 還是YPbPr色域等，均可進行測量。利用選件VGA，則可支持各種通用的模擬RGBHV 信號分辨率，從640×480p到2048×1536p，屏幕刷新速率從60Hz 直至100Hz。
作為模擬分量視頻信號分析的最終解決方案，VM6000具有視頻保真度、信號質量和標準符合性的全面特性。利用它的選件，VM6000能夠自動評定 視頻信號的符合性，它支持的視頻標準有：EIA-770.x、SMPTE-274M、296M 和VESA VSIS標準。在對傳統的"TV"信號保真度進行評測時，它使用業內公認的測量參數，可以自動進行大約150個單項測量，并在不到20 秒的時間內完成。在對PC 圖形信號信號保真度進行評測時，VM6000可以按照VSIS 測試規程對RGB視頻和HV 同步測量參數進行測量。VM6000能夠預先加載基準文件和容限測試文件，以便進行合格/ 不合格的質量評價，它適用于DMT、CVT 或GTF 定時標準。
簡明的合格/ 不合格 (Pass-Fail) 的測試結果顯示。
作為一款集成的信號分析儀，可以將VM6000當作一款獨立的QA工作站配備到生產線上。與模塊式測試系統不同，VM6000不需要大量繁瑣的編 程、復雜的系統查錯或者成本高昂的測試工程支持。利用標準化的測試功能將整合的合格／不合格容限測試和文檔編制實用程序與分布式的設計、供應和生產組織結 合在一起。采用VM6000，能夠可靠地取得精確的測試結果、并可以十分方便地進行復制。同時它還具有強大的通信能力，便于在全球的工程技術組織、生產組 織和銷售商之間建立聯系，從而進一步提高產品的質量。
VM6000 的這些特有的功能使它能夠進行深入的信號分析、加快產品開發，確保新的產品設計符合相應的標準。它所具有的快速、準確和客觀的視頻測量，使生產制造商確信 他們提供的HDTV或PC圖形視頻信號質量能夠適應當今高性能的顯示器的挑戰，并且能夠清晰地分辨出輸入信號和顯示器件損傷之間的差異。
配置方便，操作容易
VM6000 提供了直觀的、基于Windows的配置菜單和測量菜單，因此使用十分方便，幾乎可以不必對操作人員進行培訓。它配備的12.1英寸 (307mm) 彩色顯示器為波形測量和測量結果提供了清晰明亮的顯示，用戶能夠非常方便地進入到邏輯排列的菜單，并能使用鼠標和觸及屏幕的方式經由無線按鈕實現菜單選 擇。
信號格式配置菜單 (選件SD 和HD)。
在VM6000中，完全消除了復雜的儀器設置、繁瑣的算法選擇和編程以及其它種種不受歡迎的視頻測量步驟。它的配置十分簡單，既可以自動選擇視頻格 式，也可以用手動方式單個選擇視頻格式，而后從屏幕菜單中選擇測量參數，取消了復雜的儀器設置、冗長乏味的手動測量以及耗費時間的結果校正?？梢院苋菀妆?存這些測試配置，并可重新調用或拷貝，這樣能夠進一步簡化多種格式視頻器件的測試過程。如果用戶要求進行手動測量，只需退出自動測量應用程序而后進入全特 性的示波器操作。
支持SD、HDTV 和RGBHV 模擬分量視頻格式
VM6000的配置十分靈活方便，利用它的各種選件，可以把它配置為模擬分量SDTV、HDTV 和RGBHV 視頻格式的任意組合。由于它能夠支持眾多的視頻格式，因而可以自動測試數字機頂盒、視頻半導體器件、DVD 播放器、PC 圖形卡和其它消費視頻設備。
在User Defined Formats (用戶定義格式)中，用戶只需鍵入用戶設定的定時參數即可對非標準格式進行測試。VM6000可以支持獨特的格式和尚未定義的格式。
VM6000 的支持格式
注：同步測試夾具(012-1664-00)支持"分離的行場同步"操作。
與HDTV和高分辨率PC圖形信號相匹配的帶寬和取樣率
VM6000 使用數字熒光示波器平臺作為信號采集和分析的基礎。利用已被證明的高速測量基礎結構， 泰克公司的VM6000 超越了當前視頻分析儀的局限性，可以滿足視頻行業的需求。VM6000在其4 個測量通道中，提供了超出1GHz的信號帶寬和5GS/s 的最大實時取樣率－這對于評測頻率響應僅為60MHz 的HDTV 信號或者頻率響應為350MHz 的PCF VESA信號應當是沒有問題的。儀器的高取樣率和極低的底噪聲(n o i s e floor)使得噪聲測量具有很高的精度，這樣高的精度在以前的HDTV 信號中是不可能的。典型的VM6000 上升時間僅為225ps，它具有優良的時基性能，使它完全能夠滿足EIA-77O和SMPTE 274M和VESA標準的要求，從而可以測量這類信號的同步時間和上升時間。VM6000還具有標準10M(4個通道)的記錄長度和高取樣率，因而它的測 量結果僅有極小的時間滯后。VM6000 使用數字熒光示波器平臺作為信號采集和分析的基礎。利用已被證明的高速測量基礎結構， 泰克公司的VM6000 超越了當前視頻分析儀的局限性，可以滿足視頻行業的需求。VM6000在其4 個測量通道中，提供了超出1GHz的信號帶寬和5GS/s 的最大實時取樣率－這對于評測頻率響應僅為60MHz 的HDTV 信號或者頻率響應為350MHz 的PCF VESA信號應當是沒有問題的。儀器的高取樣率和極低的底噪聲(n o i s e floor)使得噪聲測量具有很高的精度，這樣高的精度在以前的HDTV 信號中是不可能的。典型的VM6000 上升時間僅為225ps，它具有優良的時基性能，使它完全能夠滿足EIA-77O和SMPTE 274M和VESA標準的要求，從而可以測量這類信號的同步時間和上升時間。VM6000還具有標準10M(4個通道)的記錄長度和高取樣率，因而它的測 量結果僅有極小的時間滯后。
全面的模擬分量視頻信號分析
VM6000 提供了強大的自動視頻測量功能，它能夠全面地反映被測信號的保真度和模擬分量信號的符合性。對大約150個單項測量進行參數分類，以視頻信號幅度、定時和 噪聲失真等特性來全面描述，這樣便于理解、查尋故障和實現最佳設計。憑借如此廣泛和全面的信號分析，VM6000 能夠識別相關的視頻信號損傷，驗證被測信號的標準符合性，確保被測信號的性能質量可與被連接的顯示器相匹配。
VM6000自動測量
1 VESA 參數
在測量電視信號 (選件SD 和HD) 和PC圖形信號 (選件VGA) 時要選擇適當的測量參數。由于在不同的應用中采用不同的硬件技術、具有不同的信號屬性、不同的適用標準以及以往的測試方法不盡相同，因此參數的選擇也會隨 應用而有所變化。電視測試測量參數是基于事實上的行業標準VM700T，它也適用于評測數字設備和HDTV 信號特有的失真。PC 圖形測量提供了完整的自動VESA 符合性測試和視頻測量，同時也能給出通常用于表征PC圖形設備性能的其它參數的測量報告。
Tektronix VM6000 自動視頻測量系統特點：
自動HDTV 視頻設備的自動測試
PC圖形器件的自動VESA符合性測試
多媒體PC 的自動測試
快速、準確和可靠的視頻測量
全面的模擬分量視頻信號分析
支持SDTV、HDTV和RGBHV分量模擬格式
提供圖像、矢量和波形顯示
提供配套的測試信號包
節省時間的實用測試工具
合格/ 不合格的容限測試
提供測試報告的自動報告發生器
提供視頻測量附件
具有高達1GHz的帶寬，4個通道的DPO 功能
大型的12.1英寸XGA觸屏式顯示器
GPIB 遙控功能
LAN 連通性
提供CD-R/W 驅動器 (DVD 只讀)
Pinpoint™ 精確定點) 觸發功能
提供多種專業技術的軟件選項：抖動和定時測量、功率測量、串行數據、以太網和USB2.0 符合性測試
應用
設計驗證
標準符合性測試
質量控制
安裝和故障排除
自動生產測試
視頻系統測試
VM6000 是泰克公司新推出的一款自動視頻測試系統，可用于消費HDTV、PC圖形設備(例如數字機頂盒、多媒體PC、圖形卡等)和視頻半導體器件的自動測試。 VM6000 能夠滿足工程技術人員為數字家庭開發和配置下一代視頻設備的需求。它在測量速度、準確性和可靠性等各個方面具有卓越、超群的性能，這使得VM6000 成為業內用于視頻產品設計驗證、質量控制和自動測量系統應用的最佳選擇。
與常規儀器不同的是，VM6000將信號采集硬件、優化的視頻測量算法、測試信號文件和各種測試附件整合在一體化的測試系統解決方案中。以前在進行 視頻產品驗證測試時，往往需要耗費幾個小時甚至幾天才能完成，現在使用VM6000僅需幾秒或幾分鐘即可完成。VM6000具有即插即用的視頻測量功能， 即便是不熟練的操作人員也能快速地對被測設備的視頻輸出信號質量作出可靠的評定。它還能對被測信號是否符合相關標準和規范作出直觀的合格或不合格的測試結 果報告，提供清晰可辨的信號的失真顯示，可用于更深入的分析。
VM6000 可作為獨立的自動視頻分析儀使用，它支持SD、HDTV和PC圖形信號格式。它具有高達1GHz 的信號帶寬和5GS/s的采樣速率，因而它能夠很好地滿足高分辨率HDTV和高頻PC圖形視頻信號的測量需求。利用選件S D 和H D ，VM6000 支持各種傳統的DTV 格式，從480i 至1080p，無論是RGB 還是YPbPr色域等，均可進行測量。利用選件VGA，則可支持各種通用的模擬RGBHV 信號分辨率，從640×480p到2048×1536p，屏幕刷新速率從60Hz 直至100Hz。
作為模擬分量視頻信號分析的最終解決方案，VM6000具有視頻保真度、信號質量和標準符合性的全面特性。利用它的選件，VM6000能夠自動評定 視頻信號的符合性，它支持的視頻標準有：EIA-770.x、SMPTE-274M、296M 和VESA VSIS標準。在對傳統的"TV"信號保真度進行評測時，它使用業內公認的測量參數，可以自動進行大約150個單項測量，并在不到20 秒的時間內完成。在對PC 圖形信號信號保真度進行評測時，VM6000可以按照VSIS 測試規程對RGB視頻和HV 同步測量參數進行測量。VM6000能夠預先加載基準文件和容限測試文件，以便進行合格/ 不合格的質量評價，它適用于DMT、CVT 或GTF 定時標準。

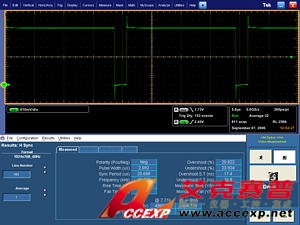

簡明的合格/ 不合格 (Pass-Fail) 的測試結果顯示。
作為一款集成的信號分析儀，可以將VM6000當作一款獨立的QA工作站配備到生產線上。與模塊式測試系統不同，VM6000不需要大量繁瑣的編 程、復雜的系統查錯或者成本高昂的測試工程支持。利用標準化的測試功能將整合的合格／不合格容限測試和文檔編制實用程序與分布式的設計、供應和生產組織結 合在一起。采用VM6000，能夠可靠地取得精確的測試結果、并可以十分方便地進行復制。同時它還具有強大的通信能力，便于在全球的工程技術組織、生產組 織和銷售商之間建立聯系，從而進一步提高產品的質量。
VM6000 的這些特有的功能使它能夠進行深入的信號分析、加快產品開發，確保新的產品設計符合相應的標準。它所具有的快速、準確和客觀的視頻測量，使生產制造商確信 他們提供的HDTV或PC圖形視頻信號質量能夠適應當今高性能的顯示器的挑戰，并且能夠清晰地分辨出輸入信號和顯示器件損傷之間的差異。
配置方便，操作容易
VM6000 提供了直觀的、基于Windows的配置菜單和測量菜單，因此使用十分方便，幾乎可以不必對操作人員進行培訓。它配備的12.1英寸 (307mm) 彩色顯示器為波形測量和測量結果提供了清晰明亮的顯示，用戶能夠非常方便地進入到邏輯排列的菜單，并能使用鼠標和觸及屏幕的方式經由無線按鈕實現菜單選 擇。

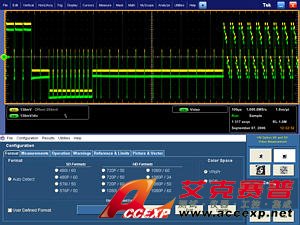

信號格式配置菜單 (選件SD 和HD)。
在VM6000中，完全消除了復雜的儀器設置、繁瑣的算法選擇和編程以及其它種種不受歡迎的視頻測量步驟。它的配置十分簡單，既可以自動選擇視頻格 式，也可以用手動方式單個選擇視頻格式，而后從屏幕菜單中選擇測量參數，取消了復雜的儀器設置、冗長乏味的手動測量以及耗費時間的結果校正?？梢院苋菀妆?存這些測試配置，并可重新調用或拷貝，這樣能夠進一步簡化多種格式視頻器件的測試過程。如果用戶要求進行手動測量，只需退出自動測量應用程序而后進入全特 性的示波器操作。
支持SD、HDTV 和RGBHV 模擬分量視頻格式
VM6000的配置十分靈活方便，利用它的各種選件，可以把它配置為模擬分量SDTV、HDTV 和RGBHV 視頻格式的任意組合。由于它能夠支持眾多的視頻格式，因而可以自動測試數字機頂盒、視頻半導體器件、DVD 播放器、PC 圖形卡和其它消費視頻設備。
在User Defined Formats (用戶定義格式)中，用戶只需鍵入用戶設定的定時參數即可對非標準格式進行測試。VM6000可以支持獨特的格式和尚未定義的格式。
VM6000 的支持格式
|
選件
|
信號格式 | 垂直 | 色域 | 同步選項 | |||
| 刷新頻率 | |||||||
| RGB | YPbPr | Y/G | 復合同步在通道4 | 單獨的H 和V | |||
| SD | 480i | 59.94/60 Hz | ○ | ○ | ○ | ○ | ○ |
| 576i | 50 Hz | ○ | ○ | ○ | ○ | ○ | |
| 480p | 59.94/60 Hz | ○ | ○ | ○ | ○ | ○ | |
| 576p | 50 Hz | ○ | ○ | ○ | ○ | ○ | |
| HD | 720p | 30/50/59.94/60 Hz | ○ | ○ | ○ | ○ | ○ |
| 1080i | 50/59.94/60 Hz | ○ | ○ | ○ | ○ | ○ | |
| 1080p | 24/50/59.94/60 Hz | ○ | ○ | ○ | ○ | ○ | |
| 在用戶定義的格式菜單中支持非標準的HD 格式。如果SD 可以使用，那么也 | ○ | ○ | ○ | ○ | ○ | ||
| 支持用戶定義的SD 格式。 | |||||||
| VGA | 640×480p | 60,72,75,85,100,120 Hz | ○ | ○ | ○ | ○ | ○ |
| 800×600p | 60,72,75,85,100,120 Hz | ○ | ○ | ||||
| 1024×768p | 60,72,75,85,100,120 Hz | ○ | ○ | ○ | ○ | ○ | |
| 1280×1024p | 60,70,75,85,100,120 Hz | ○ | ○ | ||||
| 1600×1024p | 60,70,75,76,85,100 Hz | ○ | ○ | ○ | ○ | ○ | |
| 1920×1080p | 50, 60,75,85,100 Hz | ○ | ○ | ||||
| 1920×1200p | 60, 75, 76, 85, 100 Hz | ○ | ○ | ||||
| 1920×1440p | 60, 75, 85 Hz | ○ | ○ | ||||
| 2048×1536p | 60, 75, 85 Hz | ○ | ○ | ||||
| 2048×2048p | 60 Hz | ○ | ○ | ||||
| 通過用戶定義格式可以支持其它逐行RGBHV 格式和垂直掃描頻率。 | ○ |
○
|
|||||
注：同步測試夾具(012-1664-00)支持"分離的行場同步"操作。
與HDTV和高分辨率PC圖形信號相匹配的帶寬和取樣率
VM6000 使用數字熒光示波器平臺作為信號采集和分析的基礎。利用已被證明的高速測量基礎結構， 泰克公司的VM6000 超越了當前視頻分析儀的局限性，可以滿足視頻行業的需求。VM6000在其4 個測量通道中，提供了超出1GHz的信號帶寬和5GS/s 的最大實時取樣率－這對于評測頻率響應僅為60MHz 的HDTV 信號或者頻率響應為350MHz 的PCF VESA信號應當是沒有問題的。儀器的高取樣率和極低的底噪聲(n o i s e floor)使得噪聲測量具有很高的精度，這樣高的精度在以前的HDTV 信號中是不可能的。典型的VM6000 上升時間僅為225ps，它具有優良的時基性能，使它完全能夠滿足EIA-77O和SMPTE 274M和VESA標準的要求，從而可以測量這類信號的同步時間和上升時間。VM6000還具有標準10M(4個通道)的記錄長度和高取樣率，因而它的測 量結果僅有極小的時間滯后。VM6000 使用數字熒光示波器平臺作為信號采集和分析的基礎。利用已被證明的高速測量基礎結構， 泰克公司的VM6000 超越了當前視頻分析儀的局限性，可以滿足視頻行業的需求。VM6000在其4 個測量通道中，提供了超出1GHz的信號帶寬和5GS/s 的最大實時取樣率－這對于評測頻率響應僅為60MHz 的HDTV 信號或者頻率響應為350MHz 的PCF VESA信號應當是沒有問題的。儀器的高取樣率和極低的底噪聲(n o i s e floor)使得噪聲測量具有很高的精度，這樣高的精度在以前的HDTV 信號中是不可能的。典型的VM6000 上升時間僅為225ps，它具有優良的時基性能，使它完全能夠滿足EIA-77O和SMPTE 274M和VESA標準的要求，從而可以測量這類信號的同步時間和上升時間。VM6000還具有標準10M(4個通道)的記錄長度和高取樣率，因而它的測 量結果僅有極小的時間滯后。
全面的模擬分量視頻信號分析
VM6000 提供了強大的自動視頻測量功能，它能夠全面地反映被測信號的保真度和模擬分量信號的符合性。對大約150個單項測量進行參數分類，以視頻信號幅度、定時和 噪聲失真等特性來全面描述，這樣便于理解、查尋故障和實現最佳設計。憑借如此廣泛和全面的信號分析，VM6000 能夠識別相關的視頻信號損傷，驗證被測信號的標準符合性，確保被測信號的性能質量可與被連接的顯示器相匹配。
VM6000自動測量
|
測量參數
|
|
| TV信號選件 SD 和HD | PC圖形信號選件 VGA |
| 彩條電平 | 彩條 |
| (1-8 臺階) | 亮度電平*1 |
| H 和V 同步 | H 和V 定時*1 |
| H 同步抖動 | H 和V 同步*1 |
| H 同步抖動*1 | |
| 噪聲 | 噪聲注入比率*1 |
| 非線性 | 積分和微分線性，單調性*1 |
| 通道間定時 | 通道間失配 |
| 通道間時延*1 | |
| 瞬態響應，K2T | 視頻瞬態響應 |
| 多波群 | — |
| 頻率響應 | — |
| - |
分辨率*1
|
1 VESA 參數
在測量電視信號 (選件SD 和HD) 和PC圖形信號 (選件VGA) 時要選擇適當的測量參數。由于在不同的應用中采用不同的硬件技術、具有不同的信號屬性、不同的適用標準以及以往的測試方法不盡相同，因此參數的選擇也會隨 應用而有所變化。電視測試測量參數是基于事實上的行業標準VM700T，它也適用于評測數字設備和HDTV 信號特有的失真。PC 圖形測量提供了完整的自動VESA 符合性測試和視頻測量，同時也能給出通常用于表征PC圖形設備性能的其它參數的測量報告。
