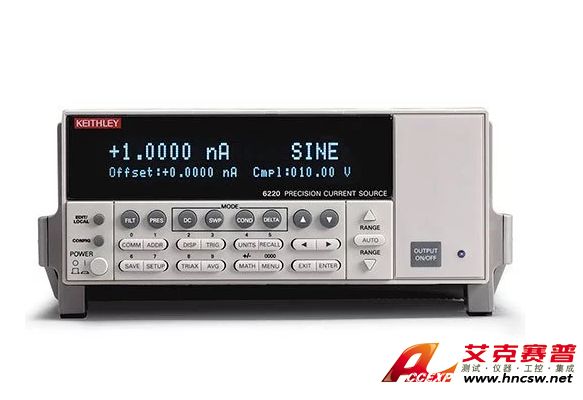

Keithley吉時利 超靈敏電流源6200系列
名稱：其他儀器與工具
品牌：
型號：
簡介：6220 型直流電流源和 6221 型交流和直流電流源將易用性與極低的電流噪聲相結合。 在測試環境中，從研發到生產，尤其是在半導體、納米技術和超導體行業，低電流源對于應用至關重要。 6220 型和 6221 型具有高精度源和內置控制功能，非...
申請服務
- 產品介紹
| 特點 | 優勢 |
| 10 14 Ω 輸出阻抗 | 提供廣泛的輸出阻抗，確保負載中有穩定的電流源。 |
| 65000 點源內存 | 允許直接從電流源執行全面的測試電流掃描。 |
| 輸出 0.1V 至 105V 的恒流電壓，10mV 步長 | 防止?jié)撛趽p壞對過電壓敏感的設備。 |
| 源交流電源范圍為 4pA 至 210mA 峰峰值 (6221) | 支持元器件和材料的交流檢定。 |
| 10MHz 輸出更新速率 (6221) | 生成高達 100kHz 的平滑正弦波。 |
| 內置標準和任意波形發生器，頻率范圍為 1mHz 至 100kHz (6221) | 支持用作復雜的可編程負載或傳感器信號以及用于噪聲模擬。 |
| 可編程脈沖寬度短至 5μs (6221) | 限制易損低功率元器件的功耗，與 2182A 型納伏表配合使用時支持低至 50μs 的脈沖式 I-V 測量。 |
| 可重新配置的三同軸輸出 | 簡化匹配應用的防護要求的過程。 |
| 型號 | 電流 | 電阻 | 掃描點數 | PC 接口 | 內部波形發生器 |
| 6220 | ± (100fA – 100mA) | 10nΩ 至 200MΩ（需要 2182A） | 65,536 (64k) | GPIB、RS-232 | - |
| 6221 | ± (100fA – 100mA) | 10nΩ 至 200MΩ（需要 2182A） | 65,536 (64k) | GPIB、RS-232、以太網 | 1mHz-100kHz，輸出更新速率為 10 MS/s |
6220直流電流源和6221交流/直流電流源是非常易于使用的超低電流噪聲電流 源。低電流的產生在從許多研發到生產，尤其是在半導體、納米技術和超導行業方 面的測試環境應用非常重要。高準確度的源和內建控制功能使6220和6221成為霍爾 測量、使用delta模式的電阻測量、脈沖測量和微分電導測量等應用的理想選擇。
6220和6221的特點:
- 源和阱（可編程負載）100fA～ 100mA
- 1014Ω輸出阻抗確保能為各種負 載提供穩定的電流源
- 65000點源存儲容量允許直接從 電流源執行全面測試電流掃描
- 內建RS-232、GPIB、觸發鏈路和 數字I/O接口
- 可重配置三同軸輸出，便于帶防 護功能的應用需求
- 220型仿真模式無需對現有應用 重新編程
6221獨有特點:
- 4pA～210mA峰峰值交流電流源， 用于元件和材料的交流特性分 析。6221的10MHz輸出更新速率 能夠產生100kHz的光滑正弦波
- 內建1mHz～100kHz頻率范圍的標 準波形和任意波形。應用領域包 括復雜可編程負載或傳感器信號 以及噪聲仿真
- 短至5μs的可編程脈寬，能夠 限制專用元件的功耗。當配合 2182A納伏表使用時，能測量最 窄50μs的脈沖I-V
- 內置以太網接口，無需GPIB控制 卡即可輕松實現遠程控制
-
納米技術
-微分電導
-脈沖式信號源與電阻 -
光電應用
-脈沖式I-V -
替換交流電阻橋（當結合2182A使用時）
-低功率電阻測量 -
替換鎖定放大器（當結合2182A使用時）
-低噪聲電阻測量
對精密、低電流源的需求。對當今小型和高功率效率電子器件的測試和特性分 析需要輸出低電平電流，這需要采用精密的低電流源。較低的激勵電流在器件兩端 產生較低（因而更難測量）的電壓。將6220或6221與2182A納伏表組合可以妥善地處 理這兩方面的挑戰。
交流電流源和電流源波形發生器。6221是市面上唯——款低電流交流電流源。 在推出6221之前，研究人員和工程師不得不自己搭建交流電流源。這款經濟有效的 源在準確度、一致性、可靠性和魯棒性方面比“自制”方案更好。6221也是唯一市面 有售的電流源波形發生器，它能極大地簡化創建和輸出復雜波形。
編程簡單。這兩款電流源可以從前面板控件或從外部控制器通過RS-232或 GPIB接口進行完全編程；6221還具有以太網接口，可以通過任何以太網連接進行遠 程控制。這兩款儀器能輸出100fA～105mA的直 流電流；6221還能輸出4pA～210mA峰峰值的 交流電流。這兩款電流源能以10mV步長設置 0.1V～105V的輸出電壓。最大電壓（電流源輸出 電流時能達到的電壓極限）的重要性在于應用 中過壓可能損壞被測器件（DUT）。
直接替換220型電流源。6220和6221構建在 吉時利很受歡迎的220型可編程電流源之上； 在現有應用中，用6220/6221替換220型就能很 容易地實現220型的仿真模式，無需重寫控制 代碼。
容易設定和執行電流掃描。6220和6221都 提供設定電流斜波的工具，并且通過使用觸發 器或定時器以步進式輸出多達65,536種輸出值 的預定義序列。這兩款電流源都支持線性、對 數和自定義方式掃描。
6221結合了高分辨率電流源和兆赫茲的更新速率，因而它以高保真度模擬的電流 信號與模擬電流斜波很難分辨。
