主要特點
- 實時解調
- 高級前端和基于 FPGA 的解調
- 預選器帶附加的 75 Ω 射頻輸入
- 內置頻譜分析儀
- 適用于 MPEG-2、H.264 (MPEG-4)、HEVC 和 AVS/AVS+ 的視頻解碼器
只需一臺儀器，即可滿足廣播電視信號分析的所有要求

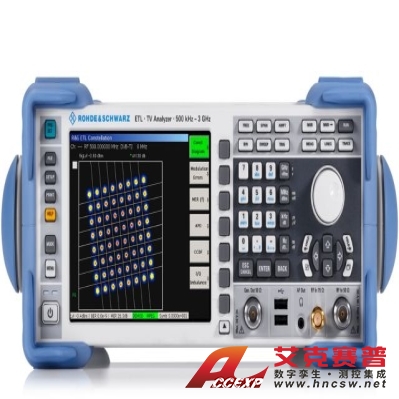

R&S ETL 電視信號分析儀是一款多合一解決方案。它在單臺儀器上集成了電視和調頻（廣播）信號分析儀、視頻分析儀、MPEG 碼流分析儀以及頻譜分析儀的功能。R&S ETL 還包含了模擬音視頻信號發生器和 MPEG-2 碼流發生器。
特性和優點
全面分析數字電視信號
- 概覽最重要的參數
- 使用內置頻譜分析儀快速檢測雜散輻射

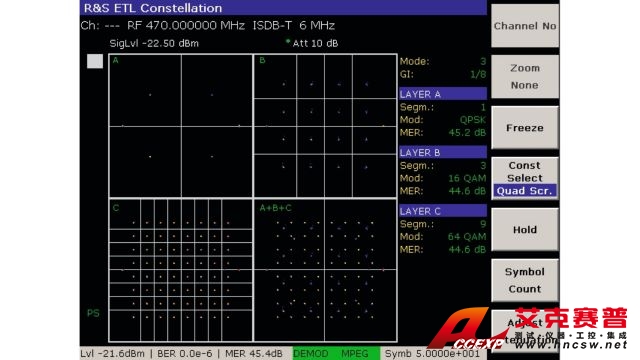

- 具有高處理速度的星座圖，可用于檢測短時干擾
- 測量以優化發射機和調制器
分析第二代廣播電視標準
- DVB-T2 實時信號分析
- 廣泛的分析功能
- 可用于多 PLP 和 MISO
- ATSC MDTV 實時信號分析
- 分析信令參數和業務信息
- 測量以優化單頻網絡

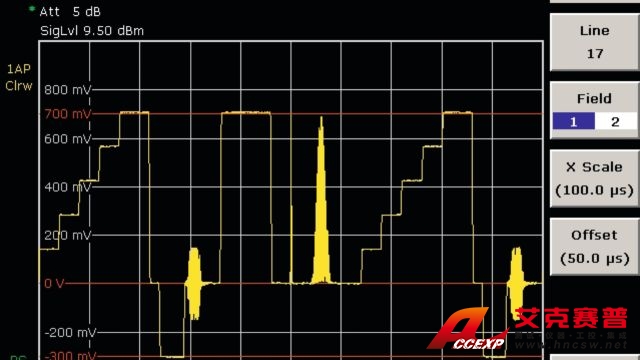

全面分析模擬電視信號
- 非常適用于從模擬電視過渡到數字電視
- 概覽最重要的參數
- 測量以評估發射機或有線前端的調制器質量
- 通過電視圖像快速目視檢查傳輸鏈路
高性能調頻（廣播）信號分析
- 分析發射機或現場的射頻和 MPX 信號
- 使用高 SNR 前端進行高質量 SNR 測量

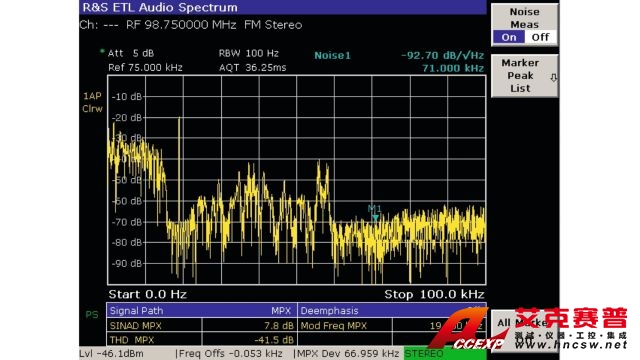

- 內置音頻分析
有線電視網絡測量
- CSO、CTB 和 C/N
- 頻率響應測量

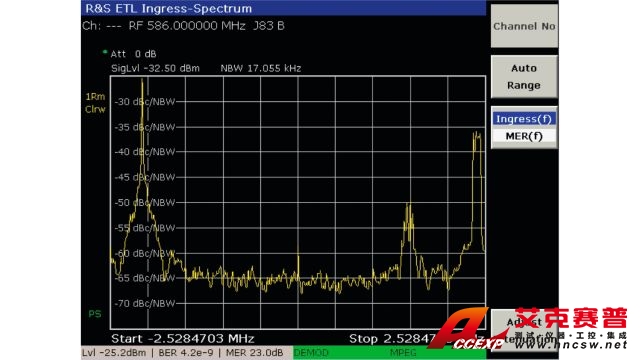

- 侵入測量以檢測干擾
可用型號
R&S ETL-B110
；33.02
描述 ：高 SNR 調頻前端
R&S ETL-B210
；
描述 ：單載波數字解調器
R&S ETL-B300
；
描述 ：FPGA 擴展板
R&S ETL-B310
；
描述 ：FPGA 擴展板，高 SNR 調頻音頻、視頻和碼流相關選件產品描述
R&S ETL-B380
；
描述 ：音視頻解碼器和碼流處理附加擴展產品描述
R&S ETL-ACA
；
描述 ：R&S ETL DAkkS (DKD) 校準；包含 R&S ETL-DCV
R&S ETL-B201
訂單號碼
2112.0304.03
描述 ：通用數字電視、模擬電視、調頻廣播接口
R&S ETL-B203
訂單號碼
2112.0327.03
描述 ：射頻預選器
R&S ETL-B230
；56.02
描述 ：直流電源，11 V 至 19 V
R&S ETL-B235
；62.02
描述 ：鋰離子電池盒，10 Ah，帶電池充電器
R&S ETL-DCV
訂單號碼
2082.0490.31
描述 ：R&S ETL 校準值文檔
R&S FSL-B4
；
描述 ：OCXO 參考頻率高精密頻率參考
R&S FSL-B5
；
描述 ：附加接口視頻輸出，中頻輸出，噪聲源控制，AUX 端口，適用于 R&S NRP 功率探頭的連接器
R&S FSL-B10
；
描述 ：GPIB 接口
R&S FSL-B7
；
描述 ：窄分辨率濾波器提供電視觸發功能以用于模擬電視服務應用。需要 R&S ZVL-K1；
R&S FSL-K7
；
描述 ：調幅/調頻/調相測量解調器將 R&S ZVL 轉變成模擬調制分析儀以用于分析調幅、調頻或調相信號。需要 R&S ZVL-K1；
R&S ZZA-S334
訂單號碼
1109.4487.00
描述 ：19" 機架安裝式適配器用于將一個 14.25" 外殼（3 RU 高）安裝在標準 19" 機架中可用于已交付設備產品描述
R&S ETL-B209
；91.02
描述 ：硬盤，80 GB
R&S ETL-U300
；
描述 ：適用于 R&S ETL-B300 和 R&S ETL-B310 的安裝套件
R&S ETL-K322
；
描述 ：ATSC MDTV 升級
R&S ETL-U82
； 009 范圍的 R&S ETL
R&S ETL-U81
； 010 至 102 999 范圍的 R&S ETL
R&S ETL-U80
訂單號碼
2118.4160.80
描述 ：升級套件適用于序列號介于 103 000 至 104 999 范圍的 R&S ETL標配激活和相關選件產品描述
R&S ETL-K110
；
描述 ：調頻（廣播）固件
R&S ETL-K112
；4.02
描述 ：調頻（廣播）MPX 偏差測量
R&S ETL-K208
；
描述 ：測量日志
R&S ETL-K210
；
描述 ：DVB-C 固件
R&S ETL-K213
；
描述 ：J.83/B 固件
R&S ETL-K220
；
描述 ：ATSC/8VSB 固件
R&S ETL-K221
；
描述 ：ATSC/8VSB SFN 頻率偏移
R&S ETL-K240
；
描述 ：DVB-T、DVB-H 固件
R&S ETL-K241
；
描述 ：DVB-T、DVB-H SFN 頻率偏移
R&S ETL-K250
；
描述 ：T-DMB/DAB 固件
R&S ETL-K251
；
描述 ：T-DMB/DAB SFN 頻率偏移
R&S ETL-K260
；
描述 ：ISDB-T 固件
R&S ETL-K261
；
描述 ：ISDB-T SFN 頻率偏移
R&S ETL-K320
；
描述 ：ATSC MDTV、ATSC/8VSB 固件
R&S ETL-K321
；
描述 ：ATSC MCTV、ATSC/8VSB SFN 頻率偏移
R&S ETL-K340
；
描述 ：DVB-T2 固件
R&S ETL-K341
；
描述 ：DVB-T2 SFN 頻率偏移需要 R&S ETL-K340
R&S ETL-K370
；
描述 ：DTMB 固件
R&S ETL-K371
；
描述 ：DTMB SFN 頻率偏移
R&S ETL-K372
；
描述 ：DTMB 擴展發射測量
R&S ETL-K470
；
描述 ：CDR 信號分析軟件音頻、視頻和碼流相關選件產品描述
R&S ETL-K111
；
描述 ：調頻（廣播）音頻分析/發生器
R&S ETL-K202
；
描述 ：模擬電視視頻信號分析
R&S ETL-K203
；
描述 ：多標準模擬電視視頻信號發生器
R&S ETL-K280
；
描述 ：MPEG 碼流發生器/記錄器
R&S ETL-K282
；
描述 ：MPEG 分析/監測
R&S ETL-K283
；
描述 ：深度分析
R&S ETL-K284
；
描述 ：數據廣播分析
R&S ETL-K285
；
描述 ：碼流模板監測
R&S ETL-K381
；
描述 ：UHD 擴展
R&S ETL-K382
；
描述 ：DVB T2-MI 擴展
R&S ETL-K386
；
描述 ：IP 輸入和輸出軟件工具產品描述
R&S BCDRIVE
；
描述 ：廣播電視路測軟件高效的地面廣播電視信號覆蓋分析 用于特定的 R&S ETL 分析儀 （需要序列號） 有關配置示例，請參閱 R&S BCDRIVE 產品手冊。
R&S BCDRIVE
訂單號碼
2115.1360.03
描述 ：廣播電視路測軟件高效的地面廣播電視信號覆蓋分析 用于特定的 R&S ETH 電視信號分析儀 （需要序列號） 有關配置示例，請參閱 R&S BCDRIVE 產品手冊。
R&S TVSCAN 2.0
；
描述 ：自動測量多個電視通道碼流庫產品描述
R&S LIB-K54
；
描述 ：ISDB-T(B) 碼流ISDB-T 碼流，用于 R&S BTC、R&S VTx 的碼流庫，ISDB-TB H.264 碼流（巴西/阿根廷），需要碼流播放器（軟件許可）
R&S LIB-K56
；
描述 ：ATSC-M/H 碼流ATSC 和 ATSC 移動數字電視碼流，用于 R&S BTC、R&S VTx 的碼流庫，MPEG-2 碼流（A/53 和 A/153），需要碼流播放器（軟件許可）
R&S LIB-K57
；
描述 ：DVB-T2 MI 碼流DVB-T2 MI 碼流，用于 R&S BTC、R&S VTx 的多 PLP 碼流庫，T2MI 格式，需要碼流播放器（軟件許可）
R&S LIB-K58
；
描述 ：EMC 碼流EMC 測試信號，用于 R&S BTC、R&S VTx 的碼流庫，MPEG-2 碼流（移動彩條、正弦波音），需要碼流播放器（軟件許可）
R&S LIB-K70
；
描述 ：基本碼流庫
R&S LIB-K71
；
描述 ：標清擴展庫
R&S LIB-K72
；
描述 ：高清擴展庫
R&S LIB-K73
；
描述 ：3D TV 庫
R&S LIB-K78
；
描述 ：HEVC 碼流庫可用于已交付設備產品描述
R&S ETL-K281
；
描述 ：HDTV 和 Dolby 升級推薦的附件產品描述
R&S EVS-Z6
訂單號碼
5201.7760.00
描述 ：硬防護罩
R&S FSHTV-Z61
；
描述 ：備用 F 型適配器，陰性/陰性
R&S FSH-Z38
；
描述 ：50/75 Ω 匹配件，L 型，N 轉 BNC雙向，0 Hz 至 1 GHz，BNC 陰性連接器/N 型陽性連接器，負載容量 1 W
R&S FSL-Z3
訂單號碼
1300.5401.00
描述 ：軟攜帶包
R&S RAM
；
描述 ：匹配件，75 ?，L 型雙向，0 Hz 至 2.7 GHz，N 型陰性連接器/N 型陽性連接器，負載容量 2 W，L 型
R&S RAZ
；
描述 ：匹配件，75 ?，串聯電阻器 25 ?0 Hz 至 2.7 GHz
R&S EFA-Lemo
訂單號碼
2067.7451.00
描述 ：帶連接電纜（開路）的三軸連接器（單聲道）功率探頭產品描述
R&S FSL-K9
；
描述 ：功率探頭支持（需要 R&S FSL-B5 或 R&S NRP-Z4 和 R&S NRP 功率探頭）
R&S NRP8S
；
描述 ：三通道二極管功率探頭用于 USB 操作；測量范圍：100 pW 至 200 mW；頻率范圍：10 MHz 至 8 GHz；N 型陽性連接器
R&S NRP18T
；
描述 ：熱功率探頭300 nW 至 100 mW，DC 至 18 GHz
R&S NRP-ZKU
；
描述 ：USB-A 接口電纜，長度：0.75 m
