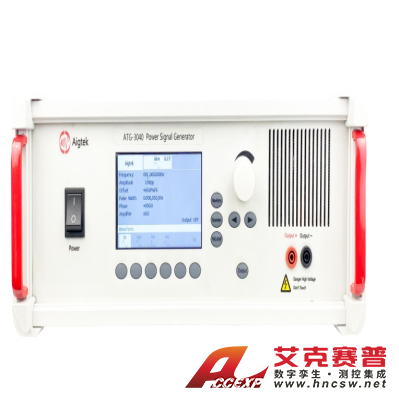

安泰 ATG-3000系列功率信號源
名稱：其他儀器與工具
品牌：
型號：
簡介：ATG-3000系列是一款理想的可輸出正弦波、方波、三角波、脈沖波的功率信號源?？蛻艨筛鶕褂们闆r選擇信號內置、或外置輸入。最大輸出810Wp功率，可以驅動功率型負載。輸入InputATG-3000系列輸入為BNC接口。當信號內置輸入時為功...
申請服務
- 產品介紹
ATG-3000系列是一款理想的可輸出正弦波、方波、三角波、脈沖波的功率信號源?？蛻艨筛鶕褂们闆r選擇信號內置、或外置輸入。最大輸出810Wp功率，可以驅動功率型負載。
輸入Input
ATG-3000系列輸入為BNC接口。當信號內置輸入時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。
輸出Output
ATG-3000系列輸出端口為香蕉插座，輸出電阻可切換。
|
ATG-3040 |
ATG-3080 |
ATG-3090 |
|
|
輸出形式 |
單端輸出 |
差分輸出 |
單端輸出 |
|
帶寬（-3dB） |
DC~100kHz |
DC~100kHz |
DC~100kHz |
|
最大輸出電壓 |
90Vp-p（±45Vp） |
180Vp-p（±90Vp） |
90Vp-p（±45Vp） |
|
最大輸出電流 |
4Ap（DC~50Hz） |
4Ap（DC~50Hz） |
9Ap（DC~50Hz） |
|
8Ap（>50Hz） |
8Ap（>50Hz） |
18Ap（>50Hz） |
|
|
最大輸出功率 |
360Wp |
720Wp |
810Wp |
|
保險絲 |
8A/250V |
8A/250V |
10A/250V |
|
電壓增益 |
x0~30（1 step） |
x0~60（1 step） |
x0~30（1 step） |
|
負載RL上限 |
≥11.15Ω（DC~50Hz） |
≥22Ω（DC~50Hz） |
≥4.9Ω（DC~50Hz） |
|
≥5.5Ω（>50Hz） |
≥10.75Ω（>50Hz） |
≥2.4Ω（>50Hz） |
|
|
輸出電阻 |
0.1Ω /50Ω (可定制） |
0.5Ω /100Ω (可定制） |
0.1Ω /50Ω (可定制） |
|
壓擺率 |
≥20V/μs |
≥40V/μs |
≥20V/μs |
|
輸入電阻 |
5kΩ |
||
|
輸入幅度 |
0~10Vp-pMAX |
||
|
輸出電壓誤差 |
≤±3%FS@1kHz |
||
|
諧波失真（THD） |
≤0.1%@1kHz，90Vp-p |
||
|
輸出電壓零點漂移 |
≤±0.3V |
||
|
信噪比 |
≥80dB |
||
|
輸出接口 |
4mm香蕉插座 |
||
|
保護 |
過流保護 |
||
|
信號地 |
與機殼、電源線地相連 |
||
|
供電電壓 |
AC220V±10%，50Hz |
||
|
工作溫度 |
0℃~45℃ |
||
|
儲存溫度 |
-20℃~50℃ |
||
|
工作濕度 |
≤80%RH，無冷凝 |
||
|
尺寸（寬*高*深） |
440*163*470mm |
||
