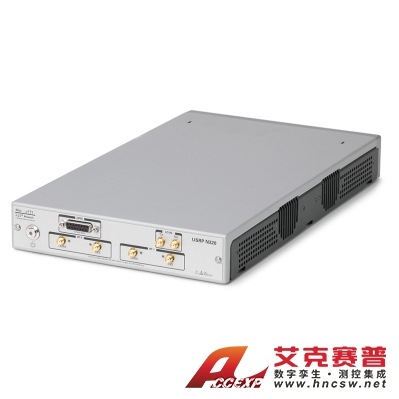

美國NI USRP N320（2 個 TX/RX 通道，200 MHZ 帶寬）
名稱：其他儀器與工具
品牌：
型號：
簡介：概述USRP N320 是一種聯網軟件定義無線電，可為部署在大規模和分布式無線系統中提供可靠性和容錯性。這是一款高性能 SDR，采用 Ettus Research 獨特的射頻設計，在半寬 RU 外形中提供 2 個 RX 和 2 個 TX 通...
申請服務
- 產品介紹
概述
USRP N320 是一種聯網軟件定義無線電，可為部署在大規模和分布式無線系統中提供可靠性和容錯性。這是一款高性能 SDR，采用 Ettus Research 獨特的射頻設計，在半寬 RU 外形中提供 2 個 RX 和 2 個 TX 通道。每個通道提供高達 200 MHz 的瞬時帶寬，并覆蓋 3 MHz 至 6 GHz 的擴展頻率范圍?；鶐幚砥魇褂?Xilinx Zynq-7100 SoC 提供用于實時、低延遲處理的大型用戶可編程 FPGA，以及用于獨立操作的雙核 ARM CPU。通過兩個 SFP+ 端口和 1 個 QSFP+ 端口支持 1 GbE、10 GbE 和 Aurora 接口，從而實現向主機 PC 或 FPGA 協處理器傳輸高吞吐量 IQ 流。
靈活的同步架構支持 10 MHz 時鐘基準、PPS 時間基準、外部 TX 和 RX LO 輸入以及 GPSDO，可實現相位相干 MIMO 測試平臺。USRP N320 能夠?yàn)?450 MHz 以上的任何支持頻率導入 TX 和 RX LO，為各種高級無線研究主題構建大型相位相干 MIMO 測試臺提供了一條途徑。
USRP N320 利用 UHD 的最新軟件開發來簡化網絡上多個設備的控制和管理，并具有遠程管理調試、更新軟件、重新啟動、重置為出廠狀態和監控系統運行狀況等任務的獨特功能。
受信任的平臺模塊 （TPM）
USRP N320 包括一個可信平臺模塊，用于啟用文件加密等安全功能。由于一些國家/地區對具有 TPM（可信平臺模塊）組件的產品存在產品合規性限制，因此 USRP N320 有兩種型號：
帶 TPM 的標準型號 （PN 786503-01）
非 TPM 變體 （PN 786918-01）
特征
高通道密度
可靠且容錯的部署
遠程管理能力
獨立（嵌入式）或基于主機（網絡流）操作
完全集成和組裝（USRP N320 不支持可插拔子卡）
3 MHz 至 6 GHz 擴展頻率范圍
每通道瞬時帶寬高達 200 MHz
2 個 RX、2 個 TX，采用半寬 RU 外形尺寸[1]
RX、TX 濾波器組
14 位 ADC、16 位 DAC
主時鐘速率：200、245.76 和 250 MS/s
Xilinx Zynq-7100 SoC
雙核 ARM Cortex-A9 800 MHz CPU
一個 QSFP+ 端口
兩個 SFP+ 端口（1 個千兆以太網、10 個千兆以太網、Aurora）
RJ45（1千兆網） [1]
時鐘參考
PPS時間參考
外部 RX、TX LO 輸入端口
內置GPSDO
1 個 A 型 USB 主機端口
1 個微型 USB 端口（串行控制臺，JTAG）
可信平臺模塊 v1.2 [2]
看門狗定時器
開放式嵌入式 Linux
USRP 硬件驅動程序? （UHD） 開源軟件 API 版本 3.14.0 或更高版本
RF 片上網絡 （RFNoC?） FPGA 開發框架
Xilinx Vivado 2017.4 Design Suite（不含許可證）
GNU Radio 支持由 Ettus Research? 通過 GR-UHD（由 GNU Radio 分發的 UHD 接口）維護

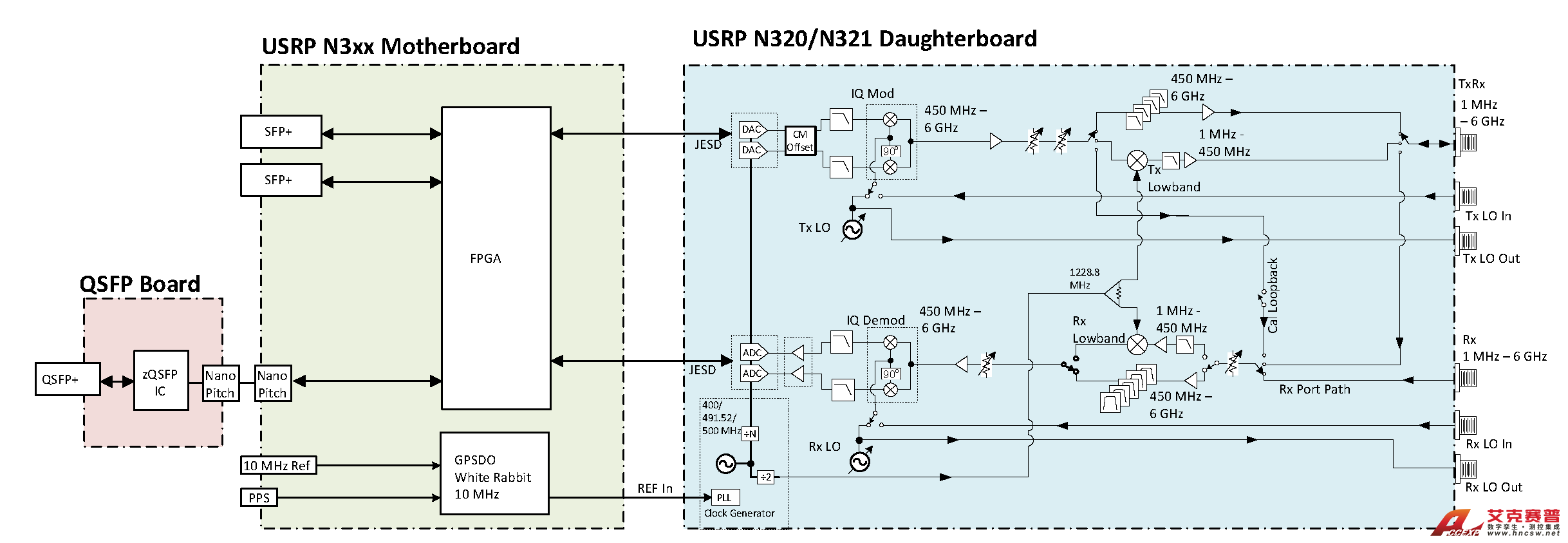

方框圖
