湖南省長(zhǎng)沙市車(chē)站北路湘域智慧南塔6樓
安徽省合肥市高新技術(shù)產(chǎn)業(yè)開(kāi)發(fā)區(qū)科學(xué)大道110號(hào)新材料園F9A號(hào)樓511室
0731-84284278
0731-84284278
service@hncsw.net
0731-84284278
儀力信erichsen304可調(diào)沖擊試驗(yàn)儀
名稱(chēng)：其他儀器與工具
品牌：
型號(hào)：
簡(jiǎn)介：erichsen304可調(diào)沖擊試驗(yàn)儀是德國(guó)儀力信生產(chǎn)的一款高度可調(diào)的漆膜沖擊試驗(yàn)機(jī)。 erichsen304可調(diào)沖擊試驗(yàn)儀測(cè)試原理： 表面涂層通常遭受沖擊，該沖擊也能使基材變形，從而將壓力傳遞到涂層的附著力和凝聚力上。球沖擊測(cè)試在標(biāo)準(zhǔn)條件下...
申請(qǐng)服務(wù)
- 產(chǎn)品介紹
erichsen304可調(diào)沖擊試驗(yàn)儀是德國(guó)儀力信生產(chǎn)的一款高度可調(diào)的漆膜沖擊試驗(yàn)機(jī)。
erichsen304可調(diào)沖擊試驗(yàn)儀測(cè)試原理：
表面涂層通常遭受沖擊，該沖擊也能使基材變形，從而將壓力傳遞到涂層的附著力和凝聚力上。球沖擊測(cè)試在標(biāo)準(zhǔn)條件下模擬此種壓力。一個(gè)規(guī)定重量的球沖頭其底部直徑固定，從一個(gè)議定或不同的高度在導(dǎo)管中自由落到樣本上。沖擊完成后，對(duì)樣品表面的變形區(qū)進(jìn)行破裂和剝落檢查。球沖擊測(cè)試相等于ERICHSEN杯凸測(cè)試的動(dòng)態(tài)版本。
erichsen304可調(diào)沖擊試驗(yàn)儀測(cè)試程序:
按照標(biāo)準(zhǔn)準(zhǔn)備樣品 （ 諸如：底材表面處理、涂層的敷涂、硬化程序、存儲(chǔ)、涂層厚度測(cè)量、也許須作交叉劃痕測(cè)試等 ） ，必須符合兩個(gè)基本原則：
球 （ 沖頭 ） 直接落到涂層上，以獲得一個(gè)中凹的變形 （ 下沉 ） 或在另一面獲得一個(gè)中凸的變形 （ 突出 ） 。標(biāo)準(zhǔn)列表提供給用戶在兩者間的一個(gè)選擇；用戶須選擇或制定一種方法。以下情況例外： ECCA 標(biāo)準(zhǔn) （T5 和 T6） 清楚指明，必須使用中凸變形。
就變形能量而論，在下落開(kāi)始時(shí)，第一可能就是使用一個(gè)協(xié)議的位能值。沖擊試驗(yàn)在此情況下給出可行 / 不可行或合格 / 不合格的答案。在快速變形中，從裂痕的形成來(lái)分析涂層的抵抗性能。這種方法只能供一個(gè)定性的結(jié)果，但可使一批被測(cè)試樣品以非常快的速度測(cè)試。
如果執(zhí)行重復(fù)沖擊測(cè)試以創(chuàng)建損壞材料的最小能量值，那么獲得的只是定量的結(jié)果。這種情況下，下降的距離或沖擊能量不斷變化，直到裂痕出現(xiàn)或附著力消失為止。導(dǎo)致該種損壞的能量值必須通過(guò)使用更多的樣品板反復(fù)測(cè)試以獲得確認(rèn)。如果獲得不同的結(jié)果，建議選取一個(gè)平均值。
一個(gè)基本原則 （ 也可用于可行 / 不可行測(cè)試 ） －必須確保測(cè)試點(diǎn)距邊緣足夠距離 （ 至少 35 mm） 和距同一樣本上先前的測(cè)試點(diǎn)有足夠距離 （ 最小中心距離 70 mm） 上進(jìn)行。

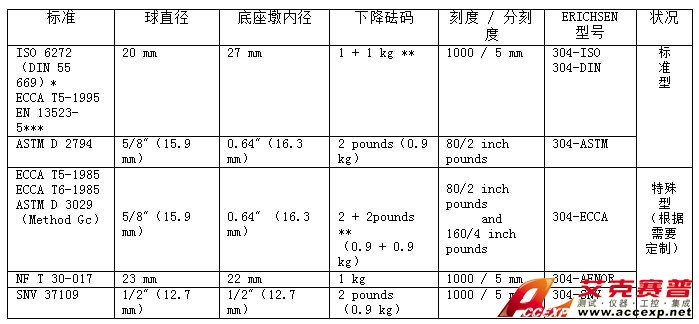

erichsen304可調(diào)沖擊試驗(yàn)儀測(cè)試標(biāo)準(zhǔn)：
最新產(chǎn)品
相關(guān)產(chǎn)品
