Tektronix BSA85C 8.5Gb/s誤碼率分析儀
名稱：誤碼率分析儀
品牌：
型號：
簡介：Tektronix BSA85C 8.5Gb/s誤碼率分析儀 CR 和CRJ 不受到BERTScope 的限制，還可以配合其他儀器使用，如取樣示波器或誤碼儀等。可以和其他已有的儀器組成一致性測量系統。 Tektronix BSA85C 8...
申請服務
- 產品介紹
Tektronix BSA85C 8.5Gb/s誤碼率分析儀 CR 和CRJ 不受到BERTScope 的限制，還可以配合其他儀器使用，如取樣示波器或誤碼儀等。可以和其他已有的儀器組成一致性測量系統。
Tektronix BSA85C 8.5Gb/s誤碼率分析儀擴頻時鐘(SSC)在最新的串行標準中經常使用到，以減小EMI干擾，例如：SATA，PCI Express和下一代SAS。Tektronix CR家族支持?jǐn)U頻時鐘的恢復，能夠顯示和測量SSC調制波形。包括了最大、最小頻率偏差(ppm或ps為單位)、調制變化率(dF/dT)和調制頻率等自動化測量項目。也包括了數據速率的顯示以及簡單易用的垂直、水平光標。
Tektronix BSA85C 8.5Gb/s誤碼率分析儀抖動分析

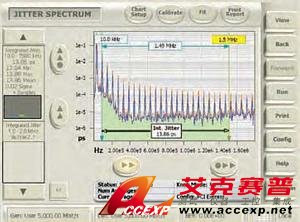

抖動頻譜測量
配有GJ選項的Tektronix CR125A、CR175A或CR286A，可以和取樣示波器或者誤碼儀一起使用多種時鐘恢復從1.2-11.2Gb/s進行DCD 和實時抖動頻譜分析。抖動頻譜顯示頻率范圍從200Hz 到90MHz，可以使用光標進行測量。可以使用用戶可設置的頻率限定進行抖動的帶限測量( 上圖例子中是P C IExpress2.0 預設的帶寬限制和抖動測量)

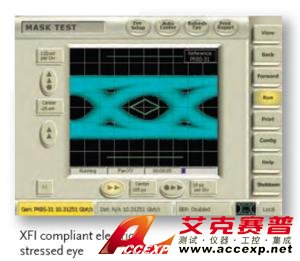

Tektronix BSA85C 8.5Gb/s誤碼率分析儀Rx 端壓力眼圖測試
像進行PCI Express2.0這類的串行總線一致性Rx端壓力測試，通常需要用到多臺獨立的儀器和設備，不得不花幾個小時去設置儀器、連接被測設備。通過BERTScope一臺儀器，以及測試向?qū)?lái)控制所有的經校準的壓力源，非常方便的進行Rx 端的壓力測試- 這些都是在一臺儀器中完成的。該方案不需要外部電纜、混頻器、耦合器、調制器，減少了校準過程，大大簡化了壓力測試的校準和測試。
外部連接的網絡隨時都在變化，這構成了Rx 端測試的一大挑戰。雖然像誤碼測試和Rx靈敏度測試非常的重要，但在現實世界，像10Gb/s的背板系統和其他高速總線的Rx 抖動容限性能必須要考慮到。壓力眼圖測試(Stressed Eye Testing)現在在許多的工業規范中變得越來越常見。另外，工程師可以利用壓力眼圖測試來發現Rx端接收性能的極限，用以檢查系統在設計和生產過程中的裕量。

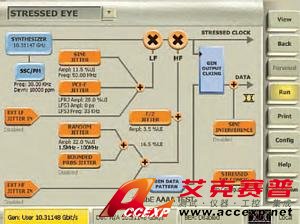

Tektronix BSA85C 8.5Gb/s誤碼率分析儀靈活的產生信號損傷

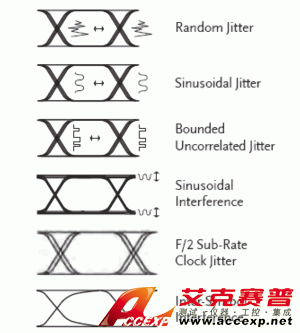

各種的壓力損傷

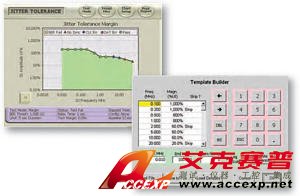

許多標準要求測試在不同頻率、不同幅度、不同調制的SJ 對Rx 的影響。BERTScope 內建的抖動容限功能通過用戶自定義的容限模板，自動的完成這項測試。同時，BERTScope 還提供了許多標準的測試庫供用戶使用。
BERTScope 內建了高質量、經校準的各種信號損傷源，包括RJ、SJ、BUJ 和SI。
ISI 是許多標準中常見的信號損傷類型。BSA12500ISI 差分ISI板提供了可變的鏈路長度，產生各種ISI 干擾。
壓力眼圖測試選項

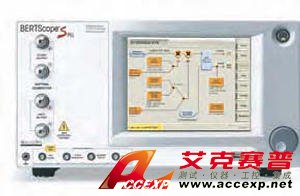

BERTScope 碼型發生器
BSA125CPG, BSA175CPG, 和BSA260CPG 系列碼型發生器提供了完整的PRBS 碼型發生功能，支持標準和自定義碼型。STR 選項可以產生集成的、經校準的壓力信號，可以替代傳統多儀器、手動校準的方案。
Tektronix BSA85C 8.5Gb/s誤碼率分析儀碼型捕獲
碼型捕獲
對未知的輸入數據有幾種處理方法。對于上面所討論的實時在線數據分析，BERTScope 還提標配了一個非常有用的功能-碼型捕獲。該功能允許用戶指定重復碼型的長度，BERTScope連續的捕獲指定長度的數據，長度可達128Mb。這筆數據可以作為新的判決器的參考碼型，可以編輯、保存以便未來使用。

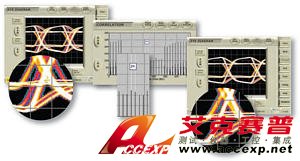

強大的誤碼分析功能- 在這個例子中，眼圖測試結果和BER 聯系在一起，發現并解決了內存控制芯片的一個問題。左上角的眼圖顯示了在信號在十字交叉區域出現比正常眼圖所少見的特征。接著將BER 判決點移動到該區域上仔細勘察。誤碼分析結果顯示出問題特征和碼型中第24 個標記位有一定的聯系。進一步調查發現和IC 內部的時鐘分頻有關；系統時鐘是輸出數據速率的24分頻。重新設計芯片中增大了對時鐘鏈路的隔離后，就能得到右下角所示的干凈眼圖。
Tektronix BSA85C 8.5Gb/s誤碼率分析儀抖動測量

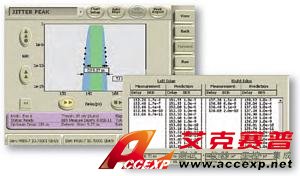

MJSQ 標準Dual Dirac 抖動測量
數據速率在Gb/s 的信號其眼寬就幾百個皮秒，甚至更少。因此精確的抖動測量是控制抖動預算的重要部分。BERTScope提供兩套工具來完成這些重要抖動測試。
物理層測試套件使用廣泛認可的Dual Dirac方法測試總體抖動(Total Jitter)和對總體抖動的分離，隨機抖動(RJ)、確定性抖動(DJ)。BERTScope 采用的是誤碼儀的方法采集數據，樣本深度遠大于示波器測試抖動時所采集的樣本深度，并很少采用推算的方法測量抖動。從根本上講，這種方法的測試精度比高度依靠推算的方法的精度要高很多。

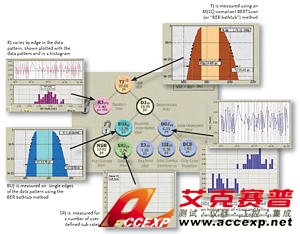

抖動分離及定位(Jitter Map)
選件抖動分離及定位(Jitter Map) 是BERTScope 上最新的抖動測量套件。該套件提供了復雜的分析子集，除了RJ和DJ 之外，還包括了許多更高速的標準一致性測試中定義的抖動測量。選件抖動分離及定位(Jitter Map) 能在長碼型上(例如PRBS31)進行抖動測量和分離，也支持非PRBS 的實時在線數據抖動分析(需要實時數據分析選件)。
主要特性包括：
- DJ 分解為有界不相關抖動(BUJ)，數據相關抖動(DDJ)，碼間干擾抖動(ISI)，占空比失真抖動(DCD)，包含F(xiàn)/2 抖動在內的子速率抖動(SRJ)
- 基于誤碼測試(非推算)的TJ測量，誤碼率水平可以到10-12甚至更小
- 區分相關和非相關性抖動分量，減小對長碼型的DDJ 和RJ測試的混淆
- 可以測量最小眼張開度的抖動
- 增加了其他儀器所沒有的抖動測試項目：加重抖動(EmphasisJitter)，非相關抖動(Uncorrelated Jitter)，數據相關性脈寬損耗(DDPWS)和非ISI 抖動
- 直觀的抖動分離樹顯示
接口卡在線測試

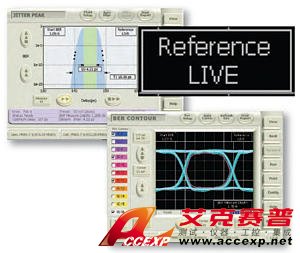

Jitter Peak and BER Contour measurements made on live data. BERTScope 提供的實時數據分析選項可為高速線卡、主板和實時的數據提供物理層測量。BERTScope 采用了新型的雙判決(Dual-decision)系統，可以進行參數測量，如一致性標準的眼圖測試、抖動、BER 輪廓和Q- 因子等- 所有的這些測試都需要時鐘信號。Jitter Map 選項能夠?qū)?shí)時的數據進行深入的抖動的解析，而無需對不知道碼型長度、或者無法預知數據流中插入的閑散符號而感到無助。故障定位和調試變得非常的簡單，只要按一個鍵就能洞察被測系統物理層的情況。
| 型號 | 最大比特率 | 帶壓力眼圖 – SJ, RJ, BUJ, SI | 類型 |
| BSA260C/260CPG | 26 Gb/s | Opt. STR | 信號發生器/ 分析器 |
| BSA175C/175CPG | 17.5 Gb/s | Opt. STR | 信號發生器/ 分析器 |
| BSA125C/125CPG | 12.5 Gb/s | Opt. STR | 信號發生器/ 分析器 |
| BSA85C | 8.5 Gb/s | Opt. STR | 信號分析器 |
| 主要特點 | 優點 |
| 碼型生成和誤碼分析，高速BER測量，高達26 Gb/s | 在一臺儀器中同時提供生成和分析功能，根據當前的第二代和第三代串行標準進行接收機BER一致性測試。 |
| 集成壓力發生器，進行壓力眼圖靈敏度(SRS)和抖動容限一致性測試 | 可以在運行過程中改變測試信號的數據速率、施加的壓力和數據碼型，而且相互獨立；支持各種信號變化，測試芯片組/系統靈敏度。 |
| 集成BER相關眼圖分析，PCI Express、USB、SATA和其它串行標準測試通過/失敗模板 | 與其它BERT不同，提供了用戶熟悉的測試結果眼圖，對比特定標準模板，增強調試體驗。 |
| PRBS信號誤碼定位和BER輪廓分析，速率高達26 GB/sec | 從BER角度迅速了解信號完整性。誤碼定位功能提供了詳細的BER碼型靈敏度，加快識別確定性BER誤碼與隨機性BER誤碼。 |
| 選配抖動地圖，提供了快速抖動分解及DUT輸入準確壓力校準功能。 | 三角測量技術，為確定長碼型PRBS31抖動構成提供了快速高效的方法。圖形表示使得抖動分析更全面，使用起來更簡單。 |
| 選配數字預加重處理器，在碼型發生器提供的數據上實現用戶控制的預加重功能。 | 使用PCI Express, 10GBASE-KR, SATA, 40GBASE-KR4, 100GBASE-CAUI等標準信號進行測試 |
| 選配時鐘恢復單元，提高了高達28.6 Gb/s的時鐘恢復功能 | 根據高速串行標準和通信系統標準，進行一致性測試和準確的眼圖分析。 |
