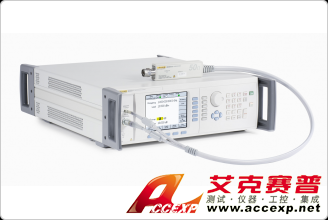

福祿克Fluke 96040A低相位噪聲基準源
名稱：過程校準儀
品牌：
型號：
簡介：96040A低相位噪聲基準源簡化您的RF校準系統 Fluke Calibration 96040A RF參考源使您可以通過更換構成當前系統的許多儀器和附件來簡化RF校準系統。它的精確信號電平和衰減，高信號純度和精確的低失真調制使該參考源優于...
申請服務
- 產品介紹
96040A低相位噪聲基準源簡化您的RF校準系統
Fluke Calibration 96040A RF參考源使您可以通過更換構成當前系統的許多儀器和附件來簡化RF校準系統。它的精確信號電平和衰減，高信號純度和精確的低失真調制使該參考源優于通常用于校準頻譜分析儀，調制儀，RF傳感器，衰減器和類似儀器的通用信號發生器。其低相位噪聲可提供出色的相位噪聲性能。
與許多RF校準解決方案不同，96040A專為RF校準而設計，它具有面向校準的用戶界面，使用戶易于學習和使用。96040A加快了校準過程，減少了操作員出錯的機會，并大大簡化了RF計量。作為RF和微波校準系統的核心，96040A涵蓋了校準任何頻率范圍的頻譜分析儀所需的大多數測試點。
憑借MET /CAL®Plus校準管理軟件實現自動化，96040A降低了復雜性和校準時間，與手動方法相比，極大地提高了效率，并將容量提高了50％或更多。
96040A低相位噪聲基準源主要好處
- 涵蓋廣泛的RF校準工作量
- 減少您的射頻校準系統所需的儀器和互連數量
- “您所設置的就是您所得到的”準確的信號直接傳送到DUT輸入
- 集成的50 MHz頻率計數器無需額外的儀器•特定于校準的接口簡化了技術人員的工作
- 通過將已知信號直接傳送到被測設備（DUT）來簡化不確定性計算
- 降低射頻系統維護成本
- 借助自動化，與手動方法相比，可將頻譜分析儀的校準時間減少多50％
96040A低相位噪聲基準源廣泛的通用工作負載覆蓋
96040A可以校準大量的RF校準設備，包括：
•頻譜分析儀
•調制儀表和分析儀
•射頻功率計和傳感器
•頻率計數器
•衰減器
• 和更多
校準這些項目的度量衡變得更加簡單，因?yàn)槟枰紤]的誤差源和不確定性因素更少。
不只是射頻校準器
與通用信號發生器相比，在研發，制造測試和ATE中有許多應用需要更好的性能。如果寬頻率范圍，頻率分辨率，低諧波，相位噪聲和雜散內容，信號電平和衰減精度或動態范圍是關鍵參數，則96040A是理想的解決方案。
將您的RF校準系統的成本降低一半
96040A作為高性能RF頻譜分析儀校準系統中的核心儀器，可以將您的成本降低一半。96040A取代了“典型” RF校準系統的所有這些部分：
多達四個信號源（從音頻/函數發生器到射頻信號和低相位噪聲源）
- 功率計和功率傳感器
- 步進衰減器
- 篩選器
- 護墊
- 耦合器
- 50 MHz頻率計數器
96040A不僅減少了購買，安裝和配置RF系統組件的最初需求，而且還減少了與所有該設備相關的維護和校準成本。96040A還比笨重的設備和配件機架更易于運輸，是現場校準的理想解決方案。
憑借其4 GHz頻率范圍，96040A可以執行高性能，高頻頻譜分析儀所需的全部測試的80％以上。
對于要求頻率超過4 GHz的工作負載項目，您可以使用可能已經與96040A一起擁有的RF和微波源來解決幾個剩余的更高頻率測試點。對于許多在4 GHz以下運行的頻譜分析儀型號，您僅需要96040A即可執行整個校準。您不能做得更多！
無需額外的函數發生器
9640A參考源的內部調制功能使其非常適合需要對輸出信號進行精確調制的應用，例如調制分析儀校準和使用具有更精確調制率的AM信號的頻譜分析儀掃描時間測試。您不需要額外的函數發生器作為低頻調制源，而96040A可以提供所有功能。
專為RF校準而設計
96040A用戶界面旨在簡化校準工作負載中典型項目的過程，例如頻譜分析儀，RF電平計和接收器。參數偏移，步進，相對和DUT錯誤讀取模式使您可以按照熟悉的校準程序準確而有效地工作。確定被測設備的性能和公差比以往任何時候都容易。
96040A前面板配有專用的功能鍵，上下文相關的軟鍵以及明亮，易于閱讀的彩色顯示屏，使其易于學習和操作。您可以使用熟悉的乘法器和指數形式來設置輸出級別，包括功率（瓦特或dBm），電壓（RMS或峰峰值）。您可以在電壓，功率和dBm單位之間輕松移動，而不會丟失輸入的值或準確性。在誤差讀數模式下，通過調整旋轉旋鈕即可調整讀數，直接以dB，ppm或百分比形式顯示DUT誤差。
如果您在遵循手動或自動校準程序的過程中遇到意外結果或超出公差的情況，那么簡單的，面向校準的用戶界面也使故障排除更加容易。
“您所設定的就是您所得到的”準確性和信號純度
堅固，精確的調平頭可將96040A信號電平直接傳遞到被測設備（DUT）輸入，就像您在前面板上進行設置一樣。獨特的“您所獲得的就是您所得到的”功能可幫助您避免因使用中間連接器和電纜而引起的諸如損耗，噪聲，干擾和失配錯誤之類的問題。這種方法還保持了低電平信號的完整性。磁頭可在154 dB的動態范圍內保持信號精度和抗噪性，最低可降至-130 dBm的最低水平。
在典型的校準過程中，調平頭可將引線變化從25條減少到5條，使您可以“連接一次并測試許多”，在自動化系統中延長了無人值守的時間，并減少了連接器的磨損。
校準為系統以確保系統性能
96040A配備了一個50歐姆的調平頭。/ 75型號同時具有50歐姆和75歐姆的調平頭。每個主機和機頭都作為一個完整的系統一起校準。系統校準有助于確保整體系統性能。每臺96040A儀器均配有符合ISO 17025的全面校準證書，其中包含所有關鍵參數的數據，包括電平和衰減，輸出VSWR和相位噪聲。您可以放心，您的96040A是可追溯的，而且RF計量和不確定性分析變得更加簡單和快捷。96040A以及50歐姆和75歐姆磁頭均可獲得認可的認證。
最新的相位噪聲性能
憑借針對低偏移和高偏移頻率以及從1 Hz到10 MHz偏移的規格進行了優化的降低的低相位噪聲，96040A提供了超越當今高性能工作負載所需的出色相位噪聲性能。
相位噪聲數據包含在96040A的校準證書中。用戶不僅僅依賴于更為保守的保證規格，還擁有其設備的實際性能數據。即使配備了最好的低相位噪聲信號發生器，在頻譜分析儀相位噪聲校準測試中也經常使用濾波器，以降低寬（高）偏移頻率處的噪聲水平，以提高測試余量。9600FLT 1 GHz帶通濾波器附件專為高性能頻譜分析儀的寬偏移相位噪聲測試而設計，可輕松連接至臺式或機架安裝應用中的96040A型號。
可選頻率參考輸入/輸出擴展功能
可選的外部頻率參考輸入是96040A后面板上的標準功能。輸入允許您將頻率輸出鎖定到外部參考，例如Fluke Calibration 910R id標準，用于需要高時鐘精度或使用公共參考頻率的應用。頻率參考輸出允許DUT鎖定到96040A內部參考時鐘。通常需要這種配置，以減少參考源和DUT之間可能發生的頻率偏移誤差。
使用96040A掃描功能簡化頻率響應測試
射頻應用通常需要掃頻。96040A的掃描功能簡化了手動傳統頻譜分析儀頻率響應測試以及濾波器響應測量的應用。
使用MET /CAL®軟件實現自動化，實現“無人值守”的效率
在典型的自動化RF校準過程中，操作員必須經常進行干預以更改測試設置，從而限制了自動化可以實現的收益。使用您在MET / CAL校準管理軟件中開發的程序，自動控制式自動化可將校準系統容量最多提高25％。例如，制造商用于校準Agilent E4407B 26.5 GHz頻譜分析儀的校準程序需要27種不同而復雜的測試設置。另一方面，與MET / CAL校準管理軟件一起使用的96040A可以通過一次設置執行所需測試的主要核心。使用MET / CAL程序僅需要六個附加設置。
由Fluke Calibration為9640A模型創建的MET / CAL程序可由96040A在9640A仿真模式下使用。優化的自動化程序可以讓操作員在參加其他工作時讓系統保持運行狀態，從而節省了時間。例如，用于舊版9640A的E4407B MET / CAL程序（在96040A上以仿真模式運行）在整個兩小時的校準運行時間內總共有90分鐘的“走動”時間。
結合其他自動化解決方案使用96040A
96040A還可以輕松集成到現有的自動化系統和軟件中。96040A提供的時間節省和效率提高可以通過構造測試序列以充分利用其“一次測量多次連接”功能來實現。
96040A旨在匹配或超過校準系統中HP3335A和HP8662 / 3A的性能和功能。將HP3335A和HP8662 / 3A GPIB命令仿真作為標準配置，替換這些流行但過時且難以維護的產品僅是即插即用的替代產品。
| 96040A摘要規格* | ||
| 頻率規格 |
電平規格 （50Ω輸出，請參閱75Ω的擴展規格） |
|
| 范圍 | 1 mHz至4 GHz | -130至+24 dBm至125 MHz，4 GHz時為14 dBm（水平） |
| 解析度 | 10微赫茲 | 0.001分貝 |
| 準確性 | ±0.05 ppm±5 µHz |
低至-48 dBm：±0.03 dB至100 kHz，±0.05 dB至128 MHz，±0.3 dB在4 GHz時 10 MHz至128 MHz：±0.05 dB至-48 dBm，±0.1 dB至-84 dBm，±0.7 -130 dBm時的dB |
| 衰減 |
±0.02 dB至49 dB，110 dB時±0.15 dB 相對于+10 dBm，10 Hz至128 MHz |
|
| 駐波比 | ≤100 MHz：≤1.05，≤2 GHz：≤1.1，2 GHz至4 GHz：≤1.0 + 0.05 xf（GHz） | |
| 諧波和虛假 | –60 dBc諧波，–78 dBc雜散到1 GHz | |
| 1 GHz時的相位噪聲 | –144 dBc / Hz，典型值，在10 kHz至100 kHz偏移下 | |
| 調制 | AM，F(xiàn)M，PM，內部和外部。頻率拉動和外部調平 | |
| 掃頻 | 1 mHz至4 GHz。線性或?qū)?shù)。停止啟動或中心跨度 | |
| 頻率計數器 | 內部50 MHz頻率計數器 | |
| 溫度 | 工作溫度：0°C至50°C，23°C±5°C，以達到規定的性能；儲存：-20°C至+70°C。 | |
| 標準接口 | IEEE-488.2（GPIB） | |
| GPIB命令仿真 | 9640A，9640A-LPN，9640A-LPNX，HP3335，HP8662A，HP8663A。 | |
| 尺寸（高x寬x深） | 146毫米x 442毫米x 551毫米（5.8英寸x 17.4英寸x 21.7英寸），包括手柄與Y9600機架安裝套件一起安裝時，符合行業標準的19英寸（483毫米）機架 | |
| 重量 | 18公斤（40磅） | |
| *主要規格摘要。有關完整和詳細的規格，請參閱擴展的規格。 | ||
