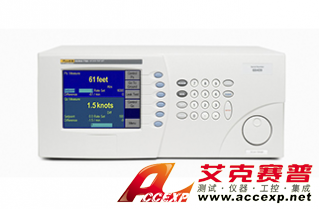

福祿克Fluke 7750i 大氣數據測試系統
名稱：過程校準儀
品牌：
型號：
簡介：7750i 大氣數據測試系統采用專利的石英波登管傳感器，具有精度高和穩定性好的特點。可用于校準高度、空速、爬升速率、馬赫數、大氣數據計算機、發動機壓縮比等所有大氣數據參數。滿足RVSM要求。便于構建自動測試系統（ATE）。可模擬上一代661...
申請服務
- 產品介紹
7750i 大氣數據測試系統采用專利的石英波登管傳感器，具有精度高和穩定性好的特點。可用于校準高度、空速、爬升速率、馬赫數、大氣數據計算機、發動機壓縮比等所有大氣數據參數。滿足RVSM要求。便于構建自動測試系統（ATE）。可模擬上一代6610，無需重新編寫軟件。
- 準確度高，與 RVSM 兼容
- 準確度達2ft，0.03Knots
- 真正的差壓傳感器用于空速測試（Qc）
- 一年校準周期
- 自動清零功能
- 泄漏測試
- 多種Ps和Qc量程可選
自動返回地面
通過返回地面命令，7750i可安全的將壓力調至當前本地大氣壓。用戶隨后可以安全的拆卸被測設備，從而避免潛在的壓力瞬變或波動
被測設備的保護
為了保護被測設備，操作人員可以設定高度、空速爬升速率、馬赫數上下限
自動補償容積
7750i可以自動調整控制器外部容積從5到60立方英寸。對于器件生產廠商來說，一次可同時測試多臺設備。
自動清零
諸如其他儀器一樣，定期清零會更大的提高儀表的性能。現在這項工作只需按一個鍵或者通過計算機控制就可以自動完成。AeroCal7750i集成了板載真空傳感器，無須外接真空傳感器。此外，一臺真空泵就可以滿足7750i的需求。
技術指標 |
|
| 自動歸零 | 選中歸零指令后，7750i 將會可靠地將壓力控制到當前、當?shù)氐臍鈮骸Ｓ脩艨稍陔S后直接斷開被檢設備 (DUT)，而不會使靈敏度儀器面臨潛在的瞬時壓力或沖擊的風險。 |
| 漏泄測試模式 | 提供獨立模式，可在開始實際校準前進行漏泄檢查。 |
| 保護被檢設備 |
為了保護 DUT，操作人員可以為以下內容的上限和下限設置編寫程序：
|
| 自動容量特性 | 7750i 可自動將控制器調節至 5 至 60 立方英寸（80 至 1000 cc）的外部容量范圍。這可以為被檢系統的配置以及待檢飛機和零件的類型提供很大的靈活性。零件制造商可在單個歧管上對多個設備同時進行測試。 |
| 自動調零 | 與任何儀器一樣，建議進行定期調零以達到最高性能。目前，此任務已實現自動化，通過按下按鈕或者在 PC 界面上操作即可執行。7750i 采用了板載真空傳感器，無需獨立或外部真空儀表或傳感器。此外，僅需一個真空泵即可操作 7750i ADTS 并對其進行調零。使用指定真空泵可在 30 至 45 分鐘內完成調零。 |
| 航空電子設備和壓力裝置 | 型號 7750i 可顯示常見的航空電子設備單位，包括表示海拔的英尺和米、表示校準氣流速度的節、km/小時和馬赫，以及顯示每分鐘相應速率的各種單位。此外還可顯示壓力單位。 |
模式 |
|
| 精確度 |
滿量程的 25% 至 100%：低于 25% 滿量程的讀數的 0.005%：25% 滿量程的 0.005%
精度定義為整個工作溫度范圍內線性、可重復性和遲滯性的組合效應。部分制造商使用“準確度”這一術語替代“精度”，這兩者的意思相同。 |
| 穩定性 |
絕對 超過 3 個月：每 3 個月為讀數的 0.0019% 超過 1 年：每年為讀數的 0.0075%
差 |
| 真空傳感器調零 |
絕對 0.001% 滿量程
差 |
| 控制穩定性 |
絕對 100 mTorr 時為 ± 10 mTorr (1.33 Pa)
差 |
| 控制下限 |
絕對 0.3 in Hg abs. (10 mbar a)
差 要求真空泵控制 0 psig，也可使用通風模式達到 0 psig。 |
| 零位漂移 |
絕對 < 0.004% 滿量程/24 小時
差 |
| 上升速度 |
絕對 0 至 50,000 英尺/分鐘
差 |
| 上升速度公差 |
絕對 建議值的 1% 至 50,000 英尺
差 |
| 標準負荷容量 |
絕對 5 至 60 英尺（80 至 1,000 cc）
差 |
| 馬赫 |
絕對 不適用
差 可設定限值，防止馬赫數過高。 |
| 總不確定度（航空設備） |
絕對 32 in Hg a 海平面 ± 2 英尺 30,000 ± 2 英尺 60,000 ± 7 英尺
40 in Hg a 差
32 in Hg D
68 in Hg D |
| 總不確定度（工程設備） |
絕對
32 in Hg a
40 in Hg a 差
32 in Hg D
68 in Hg D |
適用于固定翼或旋翼飛機的高性能 |
|
|
雖然提供的標準配置是 32 in Hg 的 Ps 范圍和 68 in Hg 的 Qc 范圍，但我們也可以提供自定義范圍。例如，對于旋翼飛機的專用測試，可提供 32 in Hg 的 Qc 范圍，以提高其在較低氣流速度范圍內的性能。有關其他自定義范圍的信息，請向工廠咨詢。 |
|
| 7750i-802 |
范圍 Ps：32 Qc：68 |
| 77508-803 |
范圍 Ps：40 Qc：68 |
| 7750i-804 |
范圍 Ps：32 Qc：32 |
| 7750i-805 |
范圍 Ps：40 Qc：32 |
顯示屏幕 |
|
| 顯示屏幕 | TFT 有源矩陣彩色，6.4 英寸 |
| 顯示分辨率 | 1 英尺、0.1 m、0.1 kn/小時、0.00001 馬赫 |
| 單位 |
海拔：英尺、米 氣流速度：節、km/小時、馬赫 壓力：工程設備：0 °C 和 60 °F 時的 inHg、kPa、bar、psi，4 °C 和 25 °C 時的 inH2O、kg/cm2，0 °C 時的 mmHg，0 °C 時的 cmHg 和 4 °C 時的 cmH2O，以及用戶定義的四個線性測量單位。 航空設備：英尺、米、節、km/小時和馬赫 |
控制 |
|
|
速率控制指示器 RoC_通過以上所有單位表示的上升速率 RtAS_通過節或 km/小時表示的氣流速度 |
|
| 總不確定度表示 | 2 西格瑪 |
| Ps/32 inHg 滿量程 | 0.0091% 讀數和 0.0008 inHg 的 RSS |
| Ps/40 inHg 滿量程 | 0.0091% 讀數和 0.0009 inHg 的 RSS |
| Qc/32 inHg 滿量程 | 0.0091% 讀數和 0.0007 inHg 的 RSS |
| Qc/68 inHg 滿量程 | 0.0091% 讀數和 0.0012 inHg 的 RSS |
選件 |
|
| 選件 |
|
常規信息 |
|
| 電力 | 90 V 至 260 V 交流，50 至 400 Hz，最大功率 150 W |
| 溫度 |
預熱時間：3 小時 工作溫度：18 °C 至 36 °C（64 至 97 °F） 儲存溫度：- 20 °C 至 70 °C（- 4 °F 至 158 °F） |
| 濕度 |
工作濕度：20% 至 75% RH，非凝結 儲存濕度：5% 至 95%，非凝結 |
| 壓力介質 | 高純度氮氣或干燥潔凈的空氣 |
| 校準 | 建議間隔為一年。建議使用型號 2468 皮托管靜態氣體活塞壓力計等基準。 |
| 數字接口 |
IEEE-488.2 RS232 型號 6610 仿真模式 SCPI 語法 |
| 氣動連接 | 所有端口均為 1/4 in FNPT 為 AN6 和 AN4 提供的適配器 |
| 重量和尺寸（高 x 寬 x 深） |
重量：45 磅 (20 kg) 尺寸：7 in x 16.5 in x 19 in (17.8 cm x 41.9 cm x 48.3 cm) |
| 供應壓力 | 60 psi +/- 5 psi (4 bar +/- 0.5 bar) |
| 供應真空 |
最小為 50 升/分鐘，帶自動通風閥。 極限真空小于 1 mtorr |
