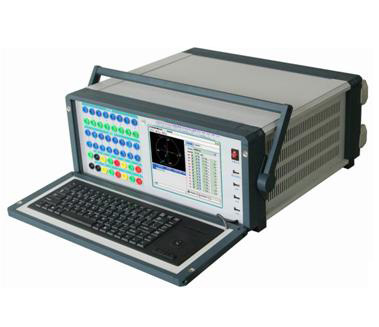

HV1200微機繼電保護測試系統
名稱：過程校準儀
品牌：
型號：
簡介：1.1 主要技術特點 微機型繼電保護測試儀其主要特點表現為： 經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作一鍵到位； 高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩...
申請服務
- 產品介紹
1.1 主要技術特點
微機型繼電保護測試儀其主要特點表現為：
經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
配備有外接USB接口，可以方便地進行數據存取和軟件維護；
無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ～ 20次諧波；
功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出30A。在輸出電流達到30A時，輸出功率可達250VA/相以上，波形仍能保證不失真、不削峰；
具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
GPS同步觸發誤差小于50μS；
可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
1.2 主要技術指標
1.2.1 交流電流源
單相輸出：6×30A
六相并聯：180A
最大輸出功率：≥250VA/相
各相輸出電流幅度、頻率和相位可以獨立調節
輸出精度：
0.1A～0.5A：±10mA
0.5A～10A：±0.2%
10A～30A：±0.5%
分辨力：
0.1A～10A：1mA
10A～30A：10mA
連續輸出時間：
在 0～5A 范圍內，能連續輸出
在 5A～10A 范圍內，連續輸出時間 ≥60秒
在10A～20A 范圍內，連續輸出時間 ≥10秒
在20A～30A 范圍內，連續輸出時間 ≥3秒
1.2.2 交流電壓源
單相輸出：6×120V
最大輸出功率：≥60VA/相
六相有共用中性點的電壓源
各相輸出幅度、頻率、相位可以獨立調節
輸出精度：
1V～5V：±10mV
5V～120V：±0.2%
分辨力：
1V～10V：1mV
10V～120V：10mV
1.2.3 直流電流源
單相輸出：-5A～+5A
最大輸出功率：≥100VA
輸出精度：
±0.5A～±1A：±10mA
±1A～±5A：±0.5%
分辨力：
±0.5A～±1A：1mA
±1A～±5A：10mA
1.2.4 直流電壓源
單相輸出：-150V～+150V
最大輸出功率：≥100VA
輸出精度：
±1V～±10V：±10mV
±10V～±150V：±0.5%
分辨力：
±1V～±10V：1mV
±10V～±150V：10mV
1.2.5 交流電壓、電流源角度
相角范圍：0°～ 360°
相角精度：≤±0.5°
相角分辨力：0.1°
1.2.6 交流電壓、電流源頻率
頻率范圍：1～1000Hz
頻率精度：
1Hz～100Hz：±0.005Hz
100Hz～1000Hz：±0.01Hz
頻率分辨力：1mHz
能輸出2～20次任意幅值的諧波
1.2.7 同步性
電壓電流同步性 ≤10μS
1.2.8 開入量
16路獨立開關接點輸入
兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
計時精度：在小于1S時 ≤1mS
1.2.9 開出量
8對可編程開關空接點輸出
接點容量：
250VDC，0.5A
250VAC，0.5A
1.2.10 供電電源
交流輸入電壓
額定值：220V ± 10%
基準值：220V ± 2%
交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%
1.2.11 箱體尺寸與重量
箱體尺寸：420mm×190mm×470mm（W×H×D）
重量：約21kg
1.2.12 使用環境條件
環境溫度：－10℃～+45℃
相對濕度：≤90%
大氣壓強：80～110kPa
