鼎陽SIGLENT SDL1000X系列高性能可編程電子負載
名稱：電子負載
品牌：鼎陽SIGLENT
型號：SDL1000X
簡介：可編程直流電子負載是一種能控制電流、電壓和電阻的儀器。它可以模擬不同的負載特性，吸收功率，從而測試電源特性。 SDL1000X/SDL1000X-E配備了3.5 英寸TFT-LCD 顯示屏，擁有友好的人機交互界面和優異的性能指標，具有較...
申請服務
- 產品介紹
可編程直流電子負載是一種能控制電流、電壓和電阻的儀器。它可以模擬不同的負載特性，吸收功率，從而測試電源特性。
SDL1000X/SDL1000X-E配備了3.5 英寸TFT-LCD 顯示屏，擁有友好的人機交互界面和優異的性能指標，具有較高的穩定性，可廣泛應用于多種要求苛刻的測試場所，如電源行業，電池行業，實驗室通用測試，LED照明行業，汽車電子等多種領域。
主要特性
DC 150 V/30 A，最大總功率300 W/200 W
可調電流上升/下降速率0.001 A/μs~2.5 A/μs
四種靜態/動態模式：CC/CV/CP/CR
CC動態模式：連續模式、脈沖模式、翻轉模式
回讀分辨率0.1 mV, 0.1 mA
優良的動態特性，可仿真電流高速變化
動態測試功能使負載根據設定的規則在兩種設定參數間進行切換，從而測試被測設備的動態特性。SDL1000X在CC動態模式下頻率最高可以設置為25 kHz，配合電流探頭可以高速跟蹤電流變化，分析電流波形。在CV模式下可以快速穩定設置電壓，從而測試出電源的快速輸出能力，如果瞬時功率超過保護設定值，會進入打嗝保護狀態。

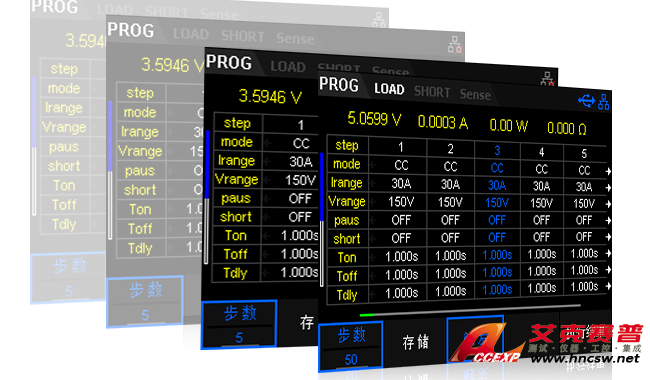

支持50步自動編程測試
Program 功能可以模擬CC、CV、CR、CP、LED五種測試。通過對列表步數、存儲、觸發等參數進行設定，負載可以模擬總共可以編輯10個測試文件，每個測試文件最多支持 50 步。

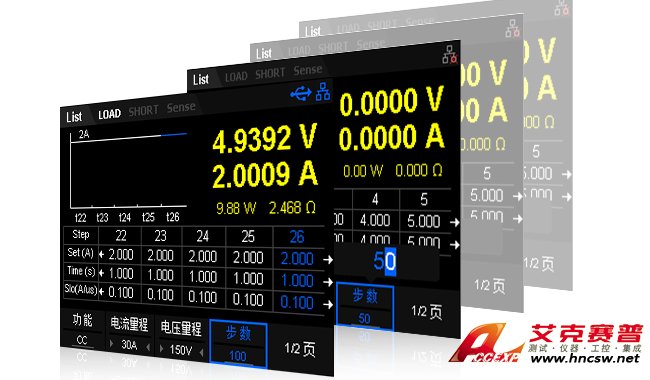

支持100步列表測試
List 功能支持負載搭建多步的，定時的，不同帶載狀態的測試環境。通過編輯單步的步值、脈寬和斜率，負載可以生成多種復雜的序列組合，以滿足不同的測試需求。
CR-LED測試功能
SDL1000X在傳統CR模式的基礎上，增加了二極管的導通電壓設置，可以模擬真實二極管的工作狀態，測得LED測試時的漣波電流。
電池測試功能
Battery測試功能可以有效反映電池的可靠度及剩余壽命。使用CC、CP、CR模式，通過設置終止電壓、放電容量和放電時間等終止條件，從而對電池進行放電測試。
規格參數
| 輸出 | SDL1020X/X-E單通道：DC 150 V / 30 A，最大總功率200 W |
| SDL1030X/X-E單通道：DC 150 V / 30 A，最大總功率300 W | |
| 四種模式 | CC/CV/CR/CP |
| CC動態模式 | 連續模式，脈沖模式，翻轉模式 |
| 最高頻率 | CC動態模式：25 kHz |
| CP動態模式：12.5 kHz | |
| CV動態模式：0.5 Hz | |
| 上升/下降速率 | 0.001 A/μs~2.5 A/μs |
| 回讀分辨率 | SDL1000X：0.1 mV，0.1 mA |
| SDL1000X-E：1 mV，1 mA | |
| 保護功能 | 過電壓、過電流、過功率、過熱、反極性保護 |
| 其他功能 | List列表操作功能、自動測試功能、電池測試功能、OCPT/OPPT測試功能、波形趨勢圖功能 |
| 顯示 | 3.5英寸TFT液晶顯示屏，可同時顯示多個參數和狀態 |
| 接口 | 內置RS232，USB，LAN標準通信接口； |
| 選配USB-GPIB轉接模塊 |
替代進口品牌
鼎陽SIGLENT SDL1000X系列高性能可編程電子負載完全可以替代進口品牌，下面是鼎陽SIGLENT產品對比進口品牌的優勢
| 比較數據 | SDL1000X | 泰克 2380-120-60 |
| 輸出 | 150 V /30 A /200-300 W | 120 V/ 60 A/ 250 W |
| 工作模式 | CC/CV/CP/CR | CC/CV/CP/CR |
| CV模式精確度 | ±(0.05% + 0.025%FS) | ±(0.05% + 0.025%FS) |
| CC模式精確度 | ±(0.05% + 0.05%FS) | ±(0.05% + 0.1%FS) |
| CR模式精確度 | 0.01% +0.0008 s | 0.01% +0.0008 s |
| CP模式精確度 | 0.1% + 0.1%FS | 0.2% + 0.2%FS |
| 回讀分辨率 | 0.1 mV/0.1 mA | 0.1 mV/0.1 mA |
| 電流上升速率 | 0.001 A/μs~2.5 A/μs | 0.001 A/us~2.5 A/μs |
| 最大動態頻率 | 25 kHz | 25 kHz |
| 保護功能 | 過壓/過流/功率過載/溫度過高/反向電壓保護 | 過壓/過流/功率過載/溫度過高/反向電壓保護 |
| 趨勢圖功能 | 支持 | 不支持 |
| 測試功能 | 短路/電池/CR-LED/OCP/CPP | 電池/CR-LED/電壓上升下降時間/OCP/OPP |
| 電壓/電流監控 | 支持 | 支持電流監控 |
| 補償功能 | 支持 | 不支持 |
| List功能 | 支持 | 支持 |
| 接口 | RS232/USB device/LAN/ USB-GPIB(選配) | GPIB、USB device、RS232 |
| 屏幕 | 3.5 英寸 TFT-LCD | VFD |
| 價格 | ￥4,080 起 | $2,160 起 |
鼎陽SIGLENT SDL1000X系列高性能可編程電子負載型號
| 型號 | 可調電流上升/下降速率 | 回讀分辨率 | 電壓電流測試最高速率 | CC動態模式頻率 | 輸入范圍 |
| SDL1030X | 0.001 A/μs ~ 2.5 A/μs | 0.1 mV, 0.1 mA | 500 kHz | 25 kHz | 150 V / 30 A / 300 W |
| SDL1020X | 0.001 A/μs ~ 2.5 A/μs | 0.1 mV, 0.1 mA | 500 kHz | 25 kHz | 150 V / 30 A / 200 W |
| SDL1030X-E | 0.001 A/μs ~ 2.5 A/μs | 0.1 mV, 0.2 mA | 500 kHz | 25 kHz | 150 V / 30 A / 300 W |
| SDL1020X-E | 0.001 A/μs ~ 2.6 A/μs | 0.1 mV, 0.3 mA | 500 kHz | 25 kHz | 150 V / 30 A / 200 W |
