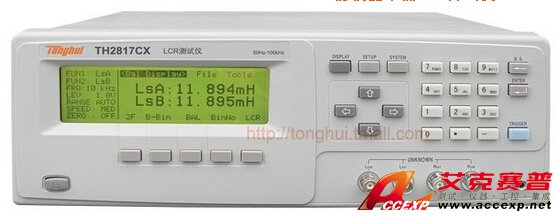

同惠 TH2817CX 濾波器平衡LCR測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2817CX 濾波器平衡LCR測試儀是專門針對平衡類器件進行高效對比測試而開發的一種擴展性LCR測試儀，通過一次對兩個器件的同時測量，可以方便地對平衡器件對比測試，如集成分壓電阻、平衡電容及共模濾波器等進行測試，特別是針對共模濾波...
申請服務
- 產品介紹
同惠 TH2817CX 濾波器平衡LCR測試儀是專門針對平衡類器件進行高效對比測試而開發的一種擴展性LCR測試儀，通過一次對兩個器件的同時測量，可以方便地對平衡器件對比測試，如集成分壓電阻、平衡電容及共模濾波器等進行測試，特別是針對共模濾波器，還具備DCR平衡測試功能。同惠 TH2817CX 濾波器平衡LCR測試儀可提供最快20次/秒的測量速度，50Hz—100kHz十點測試頻率，三種常用典型測試電平，5位讀數分辨率，兩種源內阻選擇。同惠 TH2817CX 濾波器平衡LCR測試儀配有比較全面的通訊和控制接口，可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求。同惠 TH2817CX 濾波器平衡LCR測試儀提供了HANDLER、RS232C、GPIB接口功能，可方便地與電腦通訊，靈活地組成自動測試系統和自動測試線。同惠 TH2817CX 濾波器平衡LCR測試儀可方便地對平衡器件（如集成電阻分壓器，平衡電容，共模濾波器等）進行對比測試。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2817CX 濾波器平衡LCR測試儀的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.zzhbled.com.cn，聯系電話：0731-84284278 84284378。
同惠 TH2817CX 濾波器平衡LCR測試儀的性能特點:
■ 高效的平衡測試功能
■ 240×64點陣圖形LCD顯示
■ 人性化操作界面，操作簡單
■ 50Hz—100kHz，10個典型測試頻率
■ 內置±2VDC偏壓源，可擴展-5VDC—+5VDC偏壓或最大50mA 偏流
■ 30Ω、100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性
■ 最高測試速度可達20次/秒
■ 變壓器參數測試能力
■ 內建5檔比較器
■ 鍵盤鎖功能
■ 自動LCR功能
■ 可存儲12組儀器測試參數
■ 開機自動調用所保存的測試參數
■ 標準配置的增強型HANDLER、RS232C接口
■ 可選配GPIB（IEEE—488）接口
同惠 TH2817CX 濾波器平衡LCR測試儀的技術參數：
| 測量功能 | ||
| 測試參數 | LCR | |Z|、R、X、C、D、L、Q、θ（deg）、θ（rad） |
| 變壓器 | M，N，1/N，L2，DCR2，DCR | |
| 平衡測試 | L、C、R、Z、DCR2 | |
| 基本準確度 | 0.1% | |
| 等效電路 | 串聯，并聯 | |
| 數學功能 | 絕對值偏差，百分比偏差 | |
| 量程方式 | 自動，保持，手動切換 | |
| 觸發方式 | 內部，手動，外部，總線 | |
| 測量時間 | 快速：20次/秒，中速：8次/秒，慢速：2次/秒 | |
| 平均次數 | 1—99 | |
| 校準功能 | 開路/短路點頻、全頻清零 | |
| 測試端配置 | 五端 | |
| 顯示方式 | 直讀，Δ，Δ% | |
| 顯示器 | 240×64點陣LCD顯示器，5位分辨率 | |
| 測試信號 | ||
| 測試信號頻率 | 十點：50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz,50kHz,100kHz | |
| 輸出阻抗 | 30Ω，100Ω | |
| 測試信號電平 | 0.1Vrms，0.3Vrms，1Vrms | |
| 直流偏置源 | 固定：±2V，0 — ±5V可調，0 — ±50mA可調 | |
| 測量顯示范圍 | ||
| |Z|、R、X | 0.0001Ω — 99.999MΩ | |
| C | 0.001pF — 99999μF | |
| L | 0.001μH — 99.999kH | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 99999 | |
| θ（deg） | -179.99° — 179.99° | |
| θ（rad） | -3.1416 — 3.1416 | |
| Δ% | -99.999% — 99.999% | |
| N，1/N | 0.001 — 999.99 | |
| DCR | 0.01mΩ — 1.9999MΩ | |
| M，L2 | 0.001μH — 99.99kH | |
| 比較器及接口 | ||
| 比較器 | 五檔（三檔合格一檔不合格），另有一個附屬（AUX）檔 | |
| 存儲器 | 12組內部儀器設定供存儲/調用 | |
| 接口 | RS—232C，HANDLER，GPIB（選件） | |
| 一般技術指標 | ||
| 工作溫度、濕度 | 0℃ — 40℃，≤90%RH | |
| 電源要求 | 198 — 242V AC，47.5 — 52.5Hz | |
| 功耗 | ≤30VA | |
| 體積（W×H×D） | 350mm×120mm×435mm | |
| 重量 | 約4kg | |
