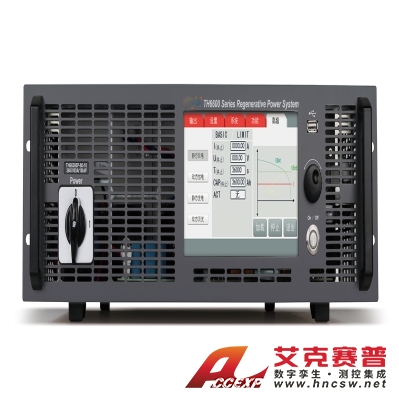

同惠 TH66750 可編程雙向回饋式大功率直流電源
名稱：物性分析測試儀器
品牌：同惠
型號：TH66750
簡介：寬范圍交流輸入電壓：360VAC–528VAC雙向電源與可回饋式負載融為一體，能量回饋效率高達 92.5%輸出電壓：0–1500V；最大輸出電流：360A三種功率機型：5kW、10kW、15kW；寬范圍定功率輸出，最大可擴展至 240kW電...
申請服務
- 產品介紹
寬范圍交流輸入電壓：360VAC–528VAC
雙向電源與可回饋式負載融為一體，能量回饋效率高達 92.5%
輸出電壓：0–1500V；最大輸出電流：360A
三種功率機型：5kW、10kW、15kW；寬范圍定功率輸出，最大可擴展至 240kW
電源 / 負載模式均支持 CV、CC、CR、CP 功能
內置函數發生器，7 英寸 24 位色 TFT LCD 電容觸摸屏
高功率密度：3U 高度、19 英寸標準機箱，單機最大功率 15kW
功率因數高達 0.99
電壓電流粗調 / 細調旋鈕，定時輸出（0.01–9999.99S）
屏幕信息可存儲至 U 盤，中英文操作界面
USB HOST 支持自動升級軟件
Analog 外部模擬控制接口
標配通訊接口：RS232、USB HOST、USB Device、LAN、GPIB
硬件保護：OVP、OCP、OPP、OTP
支持 SCPI、MODBUS 協議
標配接口
RS232、USB HOST、USB DEVICE、GPIB、LAN
物理參數
外殼體積 (mm)：430 (W)×133 (H)×703.5 (D)
整體體積 (mm)：483 (W)×133 (H)×793.5 (D)
凈重：18.5kg / 25.5kg / 32.5kg
應用
研發與設計驗證通用測試
新能源：太陽能電池、新能源汽車、電動自行車
生產線常規測試、維修
自動化設備集成測試
太陽能光伏模擬測試
教學實驗室
LED 測試
汽車線束可靠性測試
參數 型號 TH66750-20-05 TH66750-40-10 TH66750-60-15 額定輸出 (電源模式) 功率 0-5kW 0-10kW 0-15kW 電壓 0-750V 0-750V 0-750V 電流 0-20A 0-40A 0-60A 內阻 1.2-2200Ω 0.6-1100Ω 0.4-740Ω 額定輸入 (負載模式) 功率 0-5kW 0-10kW 0-15kW 電壓 0-750V 0-750V 0-750V 電流 0-20A 0-40A 0-60A 內阻 1.2-2200Ω 0.6-1100Ω 0.4-740Ω 負載調整率 電壓 ≤0.05%FS ≤0.05%FS ≤0.05%FS 電流 ≤0.15%FS ≤0.15%FS ≤0.15%FS 功率 ≤0.75%FS ≤0.75%FS ≤0.75%FS 電源調整率 電壓 ≤0.02%FS ≤0.02%FS ≤0.02%FS 電流 ≤0.05%FS ≤0.05%FS ≤0.05%FS 功率 ≤0.05%FS ≤0.05%FS ≤0.05%FS 設定值解析度 電壓 10mV 10mV 10mV 電流 0.01A 0.01A 0.01A 功率 1W 1W 1W 內阻 0.01Ω 0.01Ω 0.01Ω 回讀值解析度 電壓 10mV 10mV 10mV 電流 0.01A 0.01A 0.01A 功率 1W 1W 1W 內阻 0.0001Ω 0.0001Ω 0.0001Ω 設定精度 電壓 ≤0.1%FS ≤0.1%FS ≤0.1%FS 電流 ≤0.2%FS ≤0.2%FS ≤0.2%FS 功率 ≤1%FS ≤1%FS ≤1%FS 內阻 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 回讀精度 電壓 ≤0.1%FS ≤0.1%FS ≤0.1%FS 電流 ≤0.2%FS ≤0.2%FS ≤0.2%FS 功率 ≤1%FS ≤1%FS ≤1%FS 內阻 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 紋波噪聲 差模電壓 ≤800mVp-p/200mVrms ≤800mVp-p/200mVrms ≤800mVp-p/200mVrms 差模電流 ≤16mArms ≤32mArms ≤48mArms 動態恢復時間 — ≤1.5ms ≤1.5ms ≤1.5ms 遠程感測補償 — ≤5% ≤5% ≤5% 轉換 / 回饋效率 — ≤93% ≤93% ≤93%
