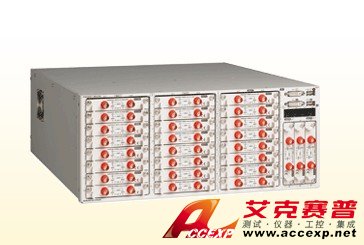

日本日置 HIOKI MR8740 數據采集記錄儀
名稱：數據采集記錄儀
品牌：日置 HIOKI
型號：MR8740
簡介：日本日置 HIOKI MR8740數據采集記錄儀都能滿足電氣汽車用的變頻器及馬達，電池性能檢查時日益增多的多通道測量需求。使用專用的DVM單元MR8990，HIOKI MR8740數據采集記錄儀能夠以最多54ch高精度、高分辨率的同時測量D...
申請服務
- 產品介紹
日本日置 HIOKI MR8740數據采集記錄儀都能滿足電氣汽車用的變頻器及馬達，電池性能檢查時日益增多的多通道測量需求。使用專用的DVM單元MR8990，HIOKI MR8740數據采集記錄儀能夠以最多54ch高精度、高分辨率的同時測量DC電壓。HIOKI MR8740數據采集記錄儀54通道可以同時實現20MS/s的高速測量，這種日本測量界是屬于首創。
日本日置 HIOKI MR8740數據采集記錄儀的特點：
1.通過多通道的同時測量，縮短測量時間
進行發動機控制單元*、電氣汽車用的變頻器、馬達的性能檢查、電氣汽車的電池檢查時，需多通道的測量電壓。以往的存儲記錄儀最多32ch測量，這次發售MR8740最多可進行54通道的電壓測量。而且為了滿足輕松測量的需求，同時開放了16ch的MR8741。
和以往將多臺機架安裝式的數字多用表組裝在一起各通道分別測量的方式相比，這次的兩款機型通過使用DVM單元MR8990實現多通道的同時測量，因此大幅縮短了測量時間。
*綜合的電子控制發動機工作的部件
2.單元內置型的主機讓系統簡單化并省空間
進行多通道的測量時，以往因為使用多臺數字多用表等測量儀器組裝在一起的測量系統，所以造成設備體積龐大。而MR8740、MR8741主機就按照了小型的測量單元，真正實現了系統的小型化，并節省不少空間。
此外，也省去了組裝多臺測量儀器時復雜的配線連接步驟。
3.MR8741具備區域判斷性能，可判斷是否合格
MR8741具備以往的存儲記錄儀擁有的區域判斷性能。區域判斷性能是指產品出貨時判斷合格與否，重新對合格品設置波形判斷區域，檢查測量波形是否在此范圍內。
在生產線上通過使用區域判斷性能，可避免人工判斷合格與否的模糊性的同時，讓檢查實現全自動化，從而提高產能。
日本日置 HIOKI MR8740數據采集記錄儀主要用途：
•發動機控制單元、電氣汽車用的變頻器、馬達的性能檢查
•電氣汽車用電池的性能檢查
•電力設備的試驗(負載短路試驗、開合器的試驗)
| HIOKI MR8740 | HIOKI MR8741 | |
| 通道數 | 最大模擬54ch+邏輯16ch | 最大模擬16ch+邏輯16ch |
| 輸入單元數 | 僅使用模擬單元時 | 僅使用模擬單元時 |
| [模塊I：模擬單元16臺] 模擬32ch+邏輯標配8ch | [模擬單元8臺] 模擬16ch+邏輯標配16ch | |
| [模塊II：模擬單元11臺] 模擬22ch+邏輯標配8ch | ||
| 使用模擬單元和邏輯單元時 | 使用模擬單元和邏輯單元時 | |
| [模塊I： 模擬單元13臺+邏輯單元3臺] | [模擬單元5臺+邏輯單元3臺] | |
| 模擬26ch+邏輯56ch(邏輯標配8ch+邏輯單元48ch) | 模擬10ch+邏輯64ch(邏輯標配16ch+邏輯單元48ch) | |
| [模塊II： 模擬單元8臺+邏輯單元3臺] | ||
| 模擬16ch+邏輯56ch(邏輯標配8ch+邏輯單元48ch) | ||
| 對應單元 | 8966模擬單元、8967溫度單元、8968高分辨率單元、8969應變單元、8970頻率單元、8971電流單元（僅MR8740，最多4單元）、8973邏輯單元（最多3單元）、MR8990DVM單元 | |
| (選件) | ||
| 測量量程 | 5mV～20V/div，12檔量程，分辨率：量程的1/100 (使用8966時) | |
| （20div滿量程） | 5mV～20V/div，12檔量程，分辨率：量程的1/1600 (使用8966時) | |
| 最大輸入電壓 | DC 400V（使用8966/8968時），輸入端口間的安全電壓 | |
| 對地間最大額定電壓 | AC、DC 300V（輸入和主機間絕緣、輸入通道和外殼間、各輸入通道間的安全電壓） | |
| 頻率特性 | DC～5MHz (-3dB，使用8966時)， DC～100kHz (-3dB，使用8968時) | |
| 時間軸（MEM時） | 5μs～5min/div，26檔量程，時間軸分辨率100點/div | |
| 測量功能 | MEM（高速記錄）、FFT | |
| 記錄容量 | 16MW/ch（固定） | |
| 外部存儲裝置 | USB2.0 | |
| 顯示屏 | 無 | |
| 配有通用的顯示器用數字DVI端口（MR8740各模塊都有） | ||
| 外部接口 | [LAN] 100BASE-TX (DHCP、 DNS對應、 FTP服務器、 HTTP服務器) | |
| [USB] USB2.0 系列A插座×2 (鼠標操作) | ||
| 電源 | AC100 ～240 V、 50/60 Hz (最大250 VA ) | AC100 ～240 V、 50/60 Hz (最大120 VA ) |
| 體積及重量 | 426W × 177H × 505D mm（無突起物） 10.8kg (僅主機) | 350W × 160H × 320D mm（有突起物）、 5.4kg (僅主機) |
| 附件 | 使用說明書×1、應用光盤（波形查看Wv/通訊指令表）×1、電源線×1、安裝用金屬支架（用于EIA，僅MR8740） | |
