尼康iNEXIV VMA系列選配軟件
一、圖象文件合成軟件___NEXIV EDF/Stitching Express
該軟件主要有Z軸方向的景深擴展（EDF）和XY面圖象拼合（Stitching Express）兩部分功能。圖象的獲取可以利用iNEXIV VMA AutoMeasure進行圖片的自動拍攝來完成。
基本功能：

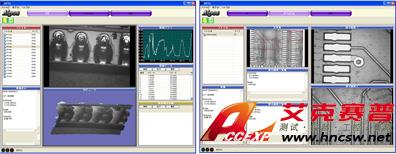

EDF合成圖例 通過在NEXIV VMR AutoMeasure上的設置，可以自動完成圖象合成所需圖片的大量拍攝； 從沿Z軸方向拍攝的多張圖片中抽取圖象信息，最后合成為一幅超越物鏡景深的立體圖象（EDF功能）； 從XY方向拍攝的多張圖片中抽取圖象信息，最后無縫地拼接為一幅大的平面圖象（Stitching Express功能）； 可以進行圖象文檔管理。
二、二維輪廓形狀分析與CAD讀取軟件___ VMA Profiler/CAD Reader
該軟件有兩部分功能組成，一是CAD數據的讀取，二是進行輪廓比對以及形狀測量。使用該軟件可以測量并分析那些用普通的尺寸測量手段所無法檢測的二維輪廓形狀。與使用輪廓投影儀或測量顯微鏡時的傳統圖片比對法相比，該軟件可以進行數據的定量分析，所以它所提供的信息量更大，測量的準確度也更高。
CAD讀取功能
所支持的CAD格式主要有DXF、IGES、Gerber 等。形狀評估功能
在顯示器上以圖解方式顯示測量結果與公稱輪廓形狀之間的偏差，或進行打印，以方便評估。 形狀偏差自動計算：軸向，或法向； 輪廓形狀列表； 輪廓形狀繪圖； 建立公稱輪廓形狀：
既可以通過鍵盤輸入建立，也可以從CAD 直接導入，還可以把實際測得的輪廓形狀轉換為公稱輪廓。
形狀邊界適配____偏差優化功能
執行本功能可以按照測量結果與公稱輪廓形狀之間的偏差最小的條件，完成被測輪廓與公稱輪廓的形位匹配，并擬合出一條評定輪廓中線。即使兩者所處的坐標系不同，依靠此功能輪廓形狀偏差的評定依然可以簡單地完成。
輪廓幾何形狀測量功能
可以測量的幾何要素主要有：點、線、圓、距離、角度等。
三、CAD脫機編程軟件___VMA Virtual AutoMeasure
CAD 數據可以被脫機測量編程軟件__Virtual AutoMeasure所讀取，脫機測量編程的操作步驟與聯機測量編程的操作步驟相類似。由于大量的測量程序語句可以在另外一臺裝有 VirtualAutoMeasure 的電腦上編制完成，所以 NEXIV 系統能夠?qū)Ｗ⒂谧詣?dòng)測量。
支持 IGES、DXF、DMIS、NC 文件、Gerber 以及Excellon等； 具有多種CAD要素的指定方式，便于自動編程； 可利用CAD窗口控制工件的模擬移動，操作風格、步驟與 NEXIV AutoMeasure 相類似； 在測量編程過程中，允許使用各種事先編制好的宏，如：測量線寬的宏、多重圖案搜索的宏等。
四、齒輪評定軟件
本軟件可以測量漸開線直齒圓柱齒輪的多種參數。可以評定的主要參數有：基節誤差、周節誤差、齒圈徑向跳動、公法線長度誤差等。

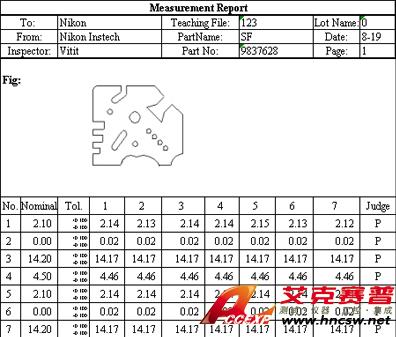

五、報告生成軟件___VMR報告生成器
本軟件基于Microsoft Excel平臺運行，與NEXIV VMR AutoMeasure 軟件完全兼容，可以快速生成各種檢測報告，其中也包括用戶自定義格式的檢測報告。用戶甚至可以通過建立宏腳本來對軟件進行定制，從而方便使用。 操作環境：Windows® 2000/XP Microsoft Excel ®2000 或更高版本
所需內存：至少128MB以上
