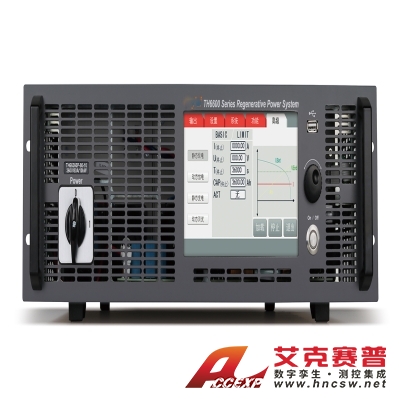

同惠 TH6680P 可編程大功率直流電源
名稱：物性分析測試儀器
品牌：同惠
型號：TH6680P
簡介：寬范圍交流輸入電壓：360VAC–528VAC輸出電壓：0–1500V三種電流輸出：120A、240A、360A三種功率輸出：5kW、10kW、15kW寬范圍定功率輸出，最大可擴展至 240kW電源模式支持 CV、CC、CR、CP 功能內置...
申請服務
- 產品介紹
寬范圍交流輸入電壓：360VAC–528VAC
輸出電壓：0–1500V
三種電流輸出：120A、240A、360A
三種功率輸出：5kW、10kW、15kW
寬范圍定功率輸出，最大可擴展至 240kW
電源模式支持 CV、CC、CR、CP 功能
內置函數發生器
7 英寸 24 位色 TFT LCD 電容觸摸屏
高功率密度：3U 高度、19 英寸標準機箱，單機最大功率 15kW
功率因數高達 0.99
電壓電流粗調 / 細調旋鈕，定時輸出 0.01–9999.99S
屏幕信息可存儲至 U 盤，中英文操作界面
支持 USB HOST 自動升級軟件
Analog 外部模擬控制接口
標配接口：RS232、USB HOST、USB Device、LAN、GPIB
硬件保護：OVP、OCP、OPP、OTP
支持 SCPI、MODBUS 協議
標配接口
RS232、USB HOST、USB DEVICE、GPIB、LAN
物理參數
外殼體積 (mm)：430 (W)×133 (H)×703.5 (D)
整體體積 (mm)：483 (W)×133 (H)×793.5 (D)
凈重：18.5kg / 25.5kg / 32.5kg
應用
研發與設計驗證通用測試
新能源：太陽能電池、新能源汽車、電動自行車
生產線常規測試、維修
自動化設備集成測試
太陽能光伏模擬測試
教學實驗室
LED 測試
汽車線束可靠性測試
參數 型號 TH6680P-120-05 TH6680P-240-10 TH6680P-360-15 額定輸出 功率 0-5kW 0-10kW 0-15kW 電壓 0-80V 0-80V 0-80V 電流 0-120A 0-240A 0-360A 內阻 0.02-25Ω 0.01-13Ω 0.006-10Ω 負載調整率 電壓 ≤0.05%FS ≤0.05%FS ≤0.05%FS 電流 ≤0.15%FS ≤0.15%FS ≤0.15%FS 功率 ≤0.75%FS ≤0.75%FS ≤0.75%FS 電源調整率 電壓 ≤0.02%FS ≤0.02%FS ≤0.02%FS 電流 ≤0.05%FS ≤0.05%FS ≤0.05%FS 功率 ≤0.05%FS ≤0.05%FS ≤0.05%FS 設定分辨率 電壓 10mV 10mV 10mV 電流 0.1A 0.1A 0.1A 功率 1W 1W 1W 內阻 0.001Ω 0.001Ω 0.001Ω 回讀分辨率 電壓 10mV 10mV 10mV 電流 0.1A 0.01A 0.01A 功率 1W 1W 1W 內阻 0.001Ω 0.001Ω 0.001Ω 設定精度 電壓 ≤0.1%FS ≤0.1%FS ≤0.1%FS 電流 ≤0.2%FS ≤0.2%FS ≤0.2%FS 功率 ≤1%FS ≤1%FS ≤1%FS 內阻 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 回讀精度 電壓 ≤0.1%FS ≤0.1%FS ≤0.1%FS 電流 ≤0.2%FS ≤0.2%FS ≤0.2%FS 功率 ≤1%FS ≤1%FS ≤1%FS 內阻 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 ≤最大阻值 1%±1% 最大電流 紋波噪聲 差模電壓 ≤200mVp-p/16mVrms ≤320mVp-p/25mVrms ≤320mVp-p/25mVrms 差模電流 ≤80mArms ≤160mArms ≤240mArms 動態恢復時間 — ≤1.5ms ≤1.5ms ≤1.5ms 遠程感測補償 — ≤0.5%FS ≤0.5%FS ≤0.5%FS 轉換效率 — ≤93% ≤93% ≤93%
