首頁 > 產品展示 > 通用電子測試 > 電能質量測試儀 >

Fluke 43B 電能質量分析儀

名稱：電能質量測試儀

品牌：

型號：

簡介：Fluke 43B 電能質量分析儀全套隨機配置包括：Fluke 43B 電能質量分析儀主機，C120 硬殼儀器箱，TP1 扁平式 Slim-Reach 測試探頭，TP4 4 mm 圓頭，Slim-Reach Test Probes ，80i...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

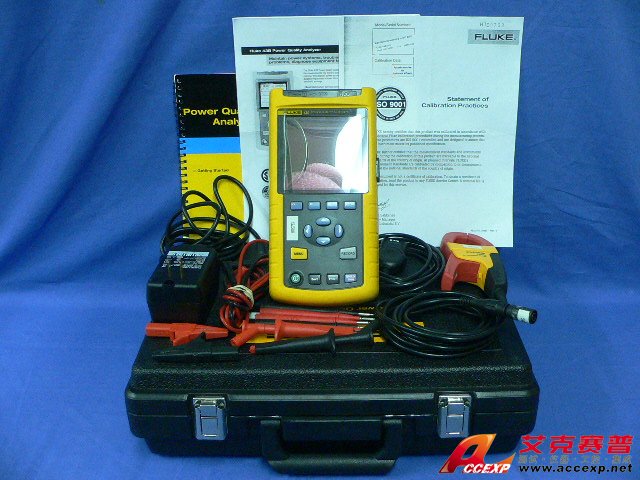

Fluke 43B 電能質量分析儀全套隨機配置包括：Fluke 43B 電能質量分析儀主機，C120 硬殼儀器箱，TP1 扁平式 Slim-Reach™ 測試探頭，TP4 4 mm 圓頭，Slim-Reach™ Test Probes ，80i-500s 500 A 交流電流鉗，PM 9080 光隔離RS232 接口適配器，BP120 可充電鎳鎘電池組（已安裝），PM 8907 電源適配器/電池充電器，SW43W FlukeView™ 電能質量分析軟件和CD-ROM版本的用戶手冊，屏蔽的香蕉插頭到BNC的適配器，用戶手冊/應用指南。

福祿克F43B電能質量分析儀電壓、電流和功率諧波測試高達51次的諧波
總諧波失真（THD）
每次諧波的相位角
瓦特、功率因數、位移功率因數、伏安和乏
電壓和電流波形
Fluke 43B 電能質量分析儀屏幕上的圖形指導用戶如何設置3相功率測量
在長達16天的時間內，逐個周期地連續測量電壓和電流
Fluke 43B 電能質量分析儀利用光標讀取驟降和驟升的時間和日期
捕獲電壓瞬變和波形失真
捕獲和保存多達40個瞬態事件
顯示與瞬變相關的時間和日期
電壓和電流波形
真有效值電壓和電流頻

Fluke 43B 電能質量分析儀技術參數

輸入特性

輸入阻抗	1 MΩ, 20 pF
電壓等級	600V rms, CAT III

V/A/Hz 顯示

真有效值電壓 (交流+直流) 量程：	5.000 V, 50.00 V, 500.0 V, 1250 V*
準確度：	±(1% + 10 個字)
真有效值電流(交流＋直流) 量程：	50.00 A, 500.0 A, 5.000 kA, 50.00 kA, 1250 kA
準確度：	±(1% + 10 個字)
頻率量程：	40.0 to 15.9 kHz
準確度：	±(0.5% + 2 個字)
CF 波峰因數 量程：	1.0 - 10.0
準確度：	±(0.5% + 1 個字)

功率顯示

瓦特、伏安（VA）、乏（VAR）
	單相和3相，3相平衡負載
量程：	250 W - 1.56 GW
準確度：	±(4% + 4 個字) 基波功率
準確度：	± (2 % + 6 個字) 總功率
功率因數 量程：	0 - 1.0
準確度：	±0.04
位移功率因數, Cos .F 量程：	0.25 - 0.9
準確度：	±0.04
量程：	0.90 - 1.0
準確度：	±0.03
基波頻率量程：	40.0 至 70.0 Hz
準確度：	±(0.5% + 2 個字)

諧波顯示

電壓、電流、頻率量程：	基波到 51次諧波
準確度：
基波：	VA ±(3% + 2 個字) W ±(5% + 2 個字)
2 至 31次諧波：	VA ±(5% +3 個字) W ±(10% +10 個字)
32 至 51次諧波：	VA ±(15% +5 個字) W ±(30% +5 個字)
基波頻率量程：	40 Hz 至 70 Hz
準確度：	±0.25 Hz
相位量程：	電壓（V）、電流（A） (基波對諧波)
準確度：	±3º 至 ±15º
量程：	功率（W） (電壓基波對電流諧波)
準確度：	±5º 至 ±15º
K 因數 (電流和功率) 量程：	1.0 至 30.0
準確度：	±10%
THD 總諧波失真量程：	0.00 - 99.99
準確度：	±(3% + 8 個字)

驟降和驟升

記錄時間：	4 分鐘至 16 天 (可選)
實際Vrms 、最大Vrms、最小(AC + DC) 量程：	5.000V, 50.00V, 500.0V, 1250V*
準確度：	讀數±(2% +10 個字); 光標讀數 ± (2% + 12 個字)
實際Arms、最大Arms、最小(AC + DC) 量程：	50.00A, 500.0A, 5.000 kA, 50.00 kA
準確度：	±(2% +10 個字)

瞬變捕捉

最小脈寬：	40 ns
輸入1 的有用帶寬：	直流至 1 MHz
瞬態事件的數量	40
電壓門限設置：	參考之上或之下的20%, 50%, 100%, 200%

電阻、電容、二極管、通斷

電阻量程:	500.0 Ω, 5.000 kΩ, 50.00 kΩ, 500.0 kΩ, 5.000 MΩ, 30.00 MΩ
電阻準確度：	±(0.6% + 5 個字)
電容量程：	50.00 nF, 500.0 nF, 5.000 µF, 50.00 µF, 500.0 µF
電容準確度：	±(2% + 10 個字)
二極管電壓：	準確度 ±(2% + 5 個字)
通斷：	在< 30 Ω ± 5 Ω時發出蜂鳴聲
最大電流：	0.5 mA

突入電流

突入時間：	1 s, 5 s, 10 s, 50 s, 100 s, 5 min
電流量程：	1 A, 5 A, 10 A, 50 A, 100 A, 500 A, 1000 A
準確度：	±5% 滿度

溫度（使用附件）

量程：	-100 °C - 400 °C
準確度：	±(0.5% + 5 個字)

示波顯示

測量：	直流、交流、交流+直流、峰值、峰－峰值、頻率、占空比、相位、脈寬、波峰因數
時間范圍：	20 ns/div 至 60 s/div
最大采樣率：	25 MS/s
帶寬電壓通道 [1]:	20 MHz（在輸入處），使用VPS40探頭時為20 MHz (Fluke43B 中已含)，1 MHz（使用 TL24 測試線）
電流通道 [2]:	15 kHz （在輸入處），10 kHz（使用電流鉗）
耦合：	交流、直流(10 Hz - 3 dB)
垂直靈敏度：	5 mV/div 至 500V/div
垂直分辨率：	8 bit (256 級)
記錄長度：	512 采樣點/通道
時基模式：	正常、滾動、單次
預觸發：	最大10 個柵格
觸發源：	輸入 1 、輸入 2 或自動選擇
觸發模式：	自動即觸即測（Connect-and-View™）、Free Run和單次觸發
即觸即測（Connect-and-View™）：	根據信號模式自動觸發 自動調節觸發、時基和幅值，顯示穩定的波形

存儲器

20 (屏幕、設置、數據)

記錄

記錄時間：

4 分鐘至 16 天 (可選)

參數：

從以下參數組中選擇一個或兩個參數：電壓/安培/赫茲瓦特、伏安（VA）、乏（VAR）、功率因數（PF）、位移功率因數（DPF）、頻率諧波、總諧波失真（THD）、電壓（基波和諧波）、安培（基波和諧波）、瓦特（基波和諧波）頻率（諧波）、%（諧波）、相位（諧波）、K因數 溫度電阻、二極管、通斷、電容示波：直流電壓、直流電流、交流電壓、交流電流、頻率正或負向脈寬、相位、正向或負向占空比、最大峰值、最小峰值、（最小－最大）峰值、波峰因數

注

*標稱為 600V CAT III
