LeCroy力科 Voyager M4x USB協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：業界最準確，最受信任的USB分析儀平臺現在支持USB 3.2，USB4和Thunderbolt 3測試和驗證。傳奇的Voyager系列將一流的探針技術與行業領先的分析軟件相結合，使設計人員和驗證團隊可以調試問題并驗證下一代USB系統的互操作...
申請服務
- 產品介紹
無與倫比的精度
LeCroy力科 Voyager M4x USB協議分析儀具有業界最高保真度的探頭設計，并在以全USB4 Gen3x2（總速率40Gb / s）的速度測試設備時提供了無與倫比的可靠性。M4x設計為串聯在主機和集線器之間，將以非侵入方式記錄所有USB Type-C信號，包括USB 3.2 / USB4 / TBT3數據，邊帶和CC（PD）消息。熱插拔USB4主機和集線器以及Voyager系統的任何組合都會記錄速度協商握手并以指定的速率鎖定。全面支持通過Type-C捕獲USB 3.2綁定流量（總計20 Gb / s），也滿足了面向Superspeed USB 3.2應用程序的開發人員的關鍵需求。
分析軟件

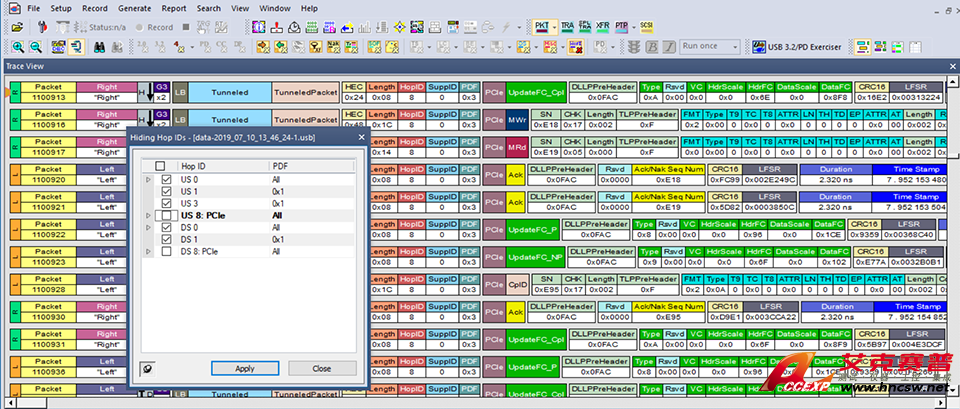

Voyager利用了傳奇的CATC Trace –行業實際的標準顯示，可以在單個視圖中顯示所有帶有標簽和交錯的數據包。邏輯USB4和邊帶通道的流量可以單獨進行跟蹤過濾，搜索或?qū)С觥？梢詳U(kuò)展和折疊傳輸級別，以顯示包括所有有序集和控制數據包的邏輯層。在排隊時，它將記錄并顯示所有寄存器的讀寫，以提供路由器和路徑配置空間的清晰畫面。HopID窗口允許基于Hopid和協議定義的功能（PDF）精確隱藏流量。隔離特定路徑上的流量可為網絡中的每個PCIe，USB或DP適配器提供完整配置順序的連貫圖。
LeCroy力科 Voyager M4x USB協議分析儀主要特征
·捕獲/分析USB4，包括PD和SBU流量-查看端到端主機，集線器和設備操作
·集成分析儀/鍛煉器-帶有將來選件的多功能系統，可生成USB4流量
·USB Type-C和PD分析儀-捕獲Type-C和Power Delivery協議消息以及狀態更改
·CATC跟蹤分析軟件-擴展/折疊傳輸層，可更快地解釋USB流量
·TAP4™探測-經過驗證的模擬前端體系結構可提供最真實的通電鏈接培訓圖
·記錄容量高達32GB-捕獲長時間的記錄會話以進行分析和解決問題
·通過Hopid隱藏/顯示流量-HopID過濾功能可讓您輕松將分析重點放在特定的路徑/功能上
·檢測大量USB4鏈接和協議錯誤-檢測并標記了嚴重的鏈接和時序錯誤
·外部觸發輸入/輸出-使用Voyager識別任何數據包并切換示波器或邏輯分析儀（通過SMA連接器）
·級聯多分析儀-跨多個分析儀（包括舊版USB 3.x Voyager系統）同步記錄
·硬件觸發-觸發USB4協議事件以隔離重要流量，特定錯誤或數據模式
·Gbe或USB 3.0上傳-通過Gbe的600Mbps持續傳輸速率可立即訪問捕獲的數據
LeCroy力科 Voyager M4x USB協議分析儀規格參數
| 支持的協議： | USB4，Thunderbolt 3，USB 3.2，邊帶信號和CC（PD）消息 | |
| 主機硬件要求： | 具有USB 2.0接口的Intel Pentium 4或AMD Duron，1GB RAM（建議使用8GB RAM） | |
| 操作系統要求： | Windows 7，Windows 8和Windows 10 | |
| 記憶體大小： | 16GB / 32GB | |
| 支持的信號速率： | 1.2Mb / s – 20Gb / s | |
| 數據總線接口： | 全雙工差分（USB 3.2 / USB4） | |
| 邊帶通道 | ||
| CC（PD）消息 | ||
| 前面板連接器 | 分析儀-一（1）個USB 3.2 / USB4記錄通道，帶左/右Type-C連接器 | |
| 練習器-一（1）USB 3.2 / USB4生成通道，帶Type-C連接器（增強功能） | ||
| DP Alt-Mode-一（1）僅通過C型輔助（Aux）通道和CC消息的DisplayPort | ||
| 前面板指示燈 | 平臺LED： | 電源，狀態 |
| 功能指示燈： | 記錄，記錄，觸發 | |
| 分析儀LED： | 2.0、3.0、4.0 | |
| 主動模式LED： | 運動器，分析儀，Alt模式 | |
| 車道LED： | 1或2 | |
| 車道速度LED： | 5G，10G，20G | |
| 尺寸圖 | （寬x高x深）418 x 98 x 375毫米（16.5英寸x 3.8英寸x 14.75英寸） | |
| 溫度： | 工作0°C至55°C（32°F至131°F） | |
| 非工作-20°C至80°C（-4°F至176°F） | ||
| 濕度： | 相對濕度10％至90％（無冷凝） | |
| 重量： | 5.1公斤（12磅） | |
| 電源要求： | 外部24V電源 | |
| 外部觸發輸入/輸出： | SMA連接器 |
靈活的硬件
LeCroy力科 Voyager M4x USB協議分析儀的前端具有USB4額定連接器，支持全40Gb / s數據速率，可同時無損捕獲所有活動鏈路的流量。Voyager M4x平臺包括32GB的記錄內存以及USB 3.0和千兆以太網鏈接，用于將記錄的流量上傳到主機PC。Voyager與主動和被動電纜環境完全兼容。可現場升級的固件可確保將來支持新功能或USB規范的更改。
高級觸發
LeCroy力科 Voyager M4x USB協議分析儀提供了硬件觸發功能，可以精確定位感興趣的協議事件。可以在最低級別上指定觸發事件，包括總線狀態和有序集（TS1 / TS2，De-Skew，CL2_ACK）。更新將處理標頭字段，包括躍點ID。用于數據包類型（隧道式，控制式，credit_sync等）。還支持在CC事件（包括Alt模式和PD消息，VBUS和CC電壓電平）上觸發。

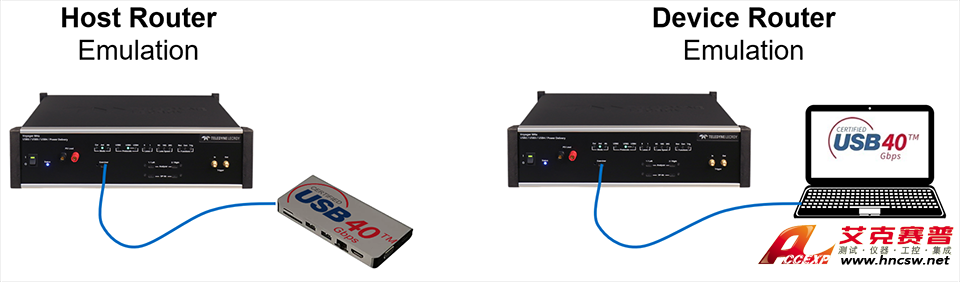

USB4鍛煉器選件
該練習器為Voyager M4x平臺增加了用于USB4和Thunderbolt™3的靈活流量生成功能。它允許用戶通過標頭，有效載荷，定時和鏈接狀態的低級控制，通過標準USB Type-C電纜傳輸自定義數據包。與協議分析器無縫集成后，M4x練習器可以模擬主機或設備路由器的操作，同時記錄來自DUT的真實響應。利用為SuperSpeed USB開發的相同成熟架構，M4x鍛煉器增加了Gen3x2和Gen2x2支持，使用戶能夠?yàn)橄乱淮鶸SB4芯片組執行初始開機，功能和一致性測試。
未來鍛煉者的能力
將來將提供針對PD 3.0和USB 3.2的全面的練習器和一致性測試功能，作為可選的增強功能。基于腳本的API將允許用戶傳輸任意順序的USB和PD消息，以進行功能和一致性測試。

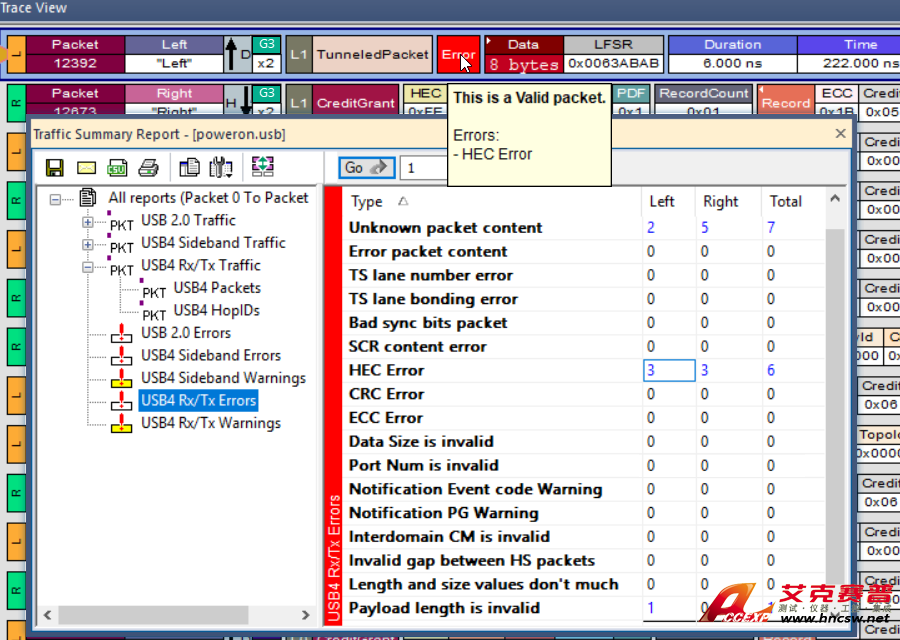

錯誤檢測
Teledyne LeCroy Voyager可以檢測并標記實際的USB4，USB 3.2和PD協議錯誤。在較低的層，將自動檢查訓練序列，SCR內容和CRC值是否存在錯誤。驗證了配置數據包時序以及許多USB 3.2 / USB4邏輯層時序要求。

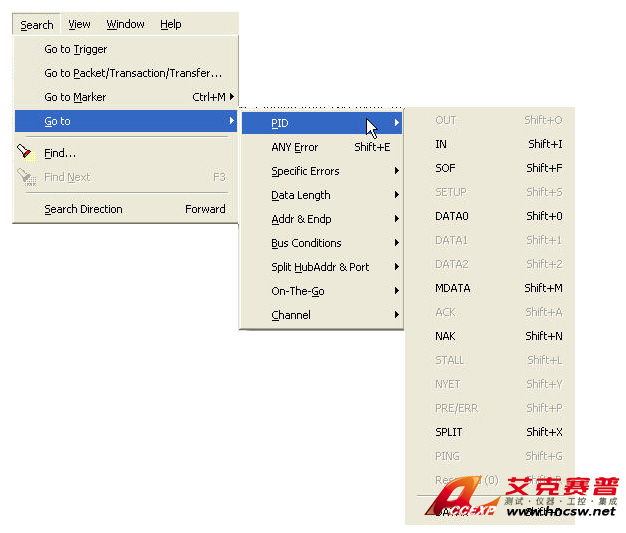

快速找到問題
Voyager軟件提供了許多機制來測量和報告USB和PD協議。通過“流量摘要”顯示，用戶可以一目了然地評估統計報告，或?qū)Ш降礁鱾€(gè)事件。用戶可以選擇數據包或鏈接命令，然后通過一次擊鍵跳到每次出現。還可以在邏輯傳輸層跟蹤和報告更高級別的事件。
USB4隧道協議解碼
對于隧道式PCI Express，對數據鏈路層數據包（DLLP）和事務層事件進行了解碼，使用戶可以查看關鍵字段，例如地址和請求者ID。捕獲隧道的DisplayPort時，AUX消息與視頻主數據流分開，以便于解釋。隧道USB數據包的所有字段均已完全解碼。更高級別的USB事件（包括設備類事務）將在后續版本中進行解碼。

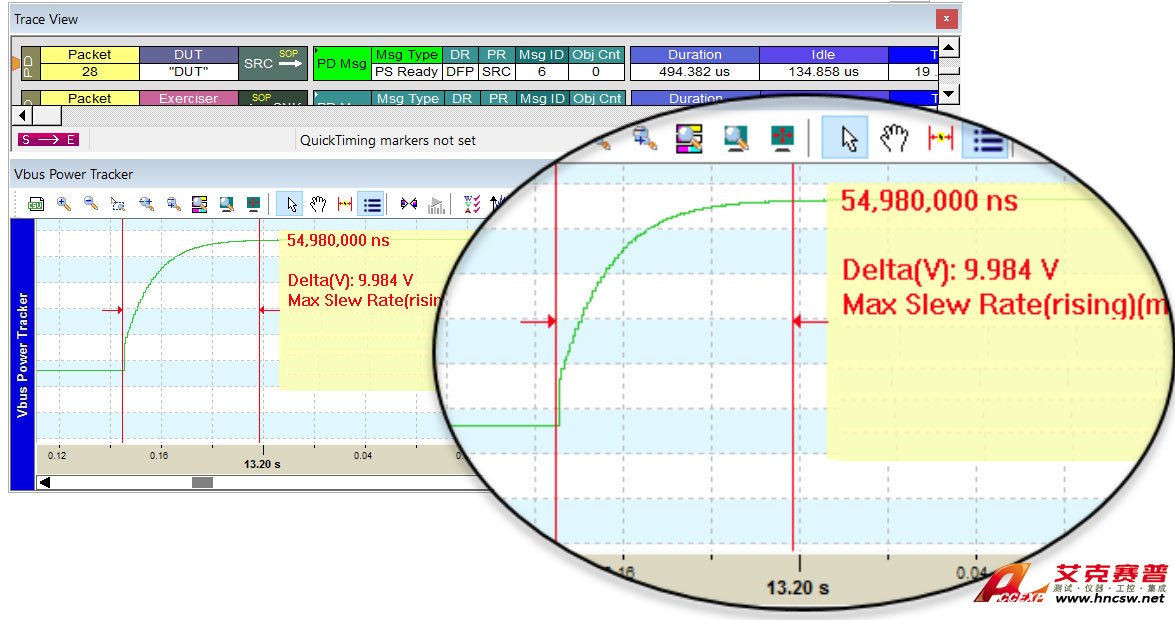

使用PowerTracker測量和驗證VBUS和CC電壓
Voyager M4x Power Tracker選項以時間線格式監視并以圖形方式顯示vBus電源和電流。電壓被同步以跟蹤事件，從而允許用戶驗證協議和電氣層的電源狀態轉換。為CC和VCONN提供了獨立的功率圖，從而易于調試邏輯C型狀態轉換。
Voyager系統在數據分析方面具有無數創新，可幫助縮短USB系統和設備的上市時間。Voyager平臺與未來的增強功能結合在一起，可進行鍛煉者和法規遵從性測試，非常適合于低級USB4芯片驗證以及系統和軟件級驗證。
