LeCroy力科 Voyager M310P USB協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：Voyager M310P是Teledyne LeCroy的全面協議驗證系統，專為USB 2.0，USB 3.1，Type-C和電源傳輸而設計。Voyager M310P的非侵入式探測功能和一系列交鑰匙的Compliance軟件包使它們成為...
申請服務
- 產品介紹

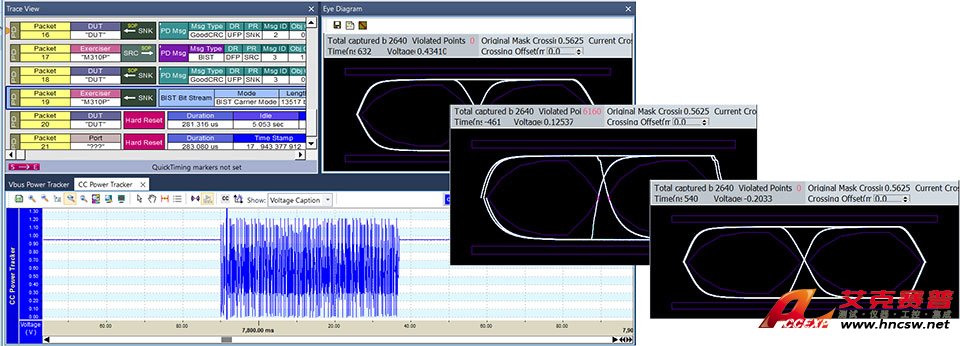

LeCroy力科 Voyager M310P USB協議分析儀除了PD Source，Sink和Dual-Role設備外，還提供了集成的練習器，該練習器能夠仿真USB 2.0、3,1的主機和端點行為。高度可配置，該單一平臺支持最廣泛的官方USB-IF合規性規范，包括USB PD 2.0 / 3.0，Type-C，USB 3.1集線器和鏈路層。現在進行了增強以支持所有最新的Type-C合規性檢查，包括Power Delivery眼圖測試，M310P是USB認證的“一站式”解決方案。
LeCroy力科 Voyager M310P USB協議分析儀主要特征
●同時捕獲/分析USB 2.0 / 3.1和PD流量-記錄2.0 / 3.1和PD以查看端到端主機，集線器和擴展塢的操作。
●集成的USB 3.1分析儀/鍛煉器（單盒） -具有2.0和3.1設備的多功能系統以及主機流量生成
●USB Type-C和PD分析儀/練習器-生成并記錄所有Type-C和Power Delivery協議消息以及狀態更改
●CATC跟蹤分析軟件-擴展/折疊傳輸層，可更快地解釋USB流量
●16GB記錄容量-捕獲長時間的記錄會話以進行分析和解決問題
●原始位記錄/ 10位錯誤檢測-查看低級10位符號并將其與高級分組結構相關聯
●檢測超過50個鏈接和協議錯誤-關鍵鏈接和時序錯誤會自動檢測到并標記在跟蹤中
●800ps的定時分辨率-極其精確的定時分辨率可精確測量鏈路層握手
●外部觸發輸入/輸出-使用Teledyne LeCroy Voyager識別任何數據包并切換示波器或邏輯分析儀（通過SMA連接器）
●完全支持SSC和數據加擾-快速鎖定和準確捕獲5和10 Gbps信號
●硬件觸發-在2.0、3.0和3.1協議事件上觸發以隔離重要流量，特定錯誤或數據模式
●全面的設備解碼-SCSI大容量存儲，集線器，PTP /靜止圖像，打印機，PictBridge，媒體傳輸協議（MTP）和所有流行的USB設備類別
●硬件過濾-自動排除非必要和冗余符號，包括空閑，TS1，TS2，SKP和LFPS序列。
●復雜的查看-查看TLP消息和標頭，以及USB協議的邏輯事務和傳輸層
●Gbe或USB 3.0上傳-通過Gbe的600Mbps持續傳輸速率可立即訪問捕獲的數據
●環回和合規模式-Exerciser系統提供了用于啟動環回和合規模式的特殊控制臺
●鏈接培訓狀態視圖-LTSSM流程圖和時間視圖鏈接到跟蹤顯示
●實時統計-RTS窗口以圖形方式實時顯示吞吐量，鏈路統計和數據包錯誤率
●一致性測試選項-Voyager是經過認證的鏈路驗證系統（LVS），用于執行鏈路，集線器，PD和USB Type-C一致性測試
●Power Tracker選件-繪制與跟蹤數據同步的VBus設備的功率和電流圖-完全兼容PD電壓（最高5 Amp）
LeCroy力科 Voyager M310P USB協議分析儀規格參數
| 產品型號 | LeCroy力科 Voyager M310P USB協議分析儀 | |
| 基本功能： | 支持的協議 | USB 1.0、1.1、2.0和3.0、3.1和Power Delivery 2.0和3.0 |
| 協議分析儀 | 是 | |
| 協議練習者 | 是 | |
| 其他 | 不適用 | |
| 主機硬件要求 | 奔騰II或更高版本，USB 2.0端口或3.0端口 | |
| 操作系統要求 | Windows 7、8和10 | |
| 記憶體大小 | 8 GB或16 GB | |
| 支持的數據速率 | 1.5 Mb / s-10 Gb / s | |
| 記錄頻道 | 1個 | |
| 數據總線接口 | 半雙工差分（USB 2.0） | |
| 雙工差分（USB 3.1） | ||
| 構成因素 | 封閉式機箱 | |
| 前面板連接器 | USB 3.0 C型連接器分析儀–（1通道）USB 2.0和3.0；PD 2.0和3.0記錄 | |
| Exerciser – 1個通道的USB 2.0和3.0；PD 2.0和3.0 | ||
| 前面板指示燈 | 平臺LED：電源，狀態 | |
| 分析器LED：Rec 2.0、3.0、3.1，演習 | ||
| 尺寸圖 | （寬x高x深）215 x 43 x 304毫米（8.5“ x 1.7” x 12.0“） | |
| 重量 | 3.2磅 | |
| 電源要求 | 90-254 VAC，47-63 Hz（通用輸入），最大160W | |
| 外部觸發輸入/輸出 | SMA連接器 | |
| 特征 | CATC跟蹤 | 是 |
| 現場可升級BusEngine | 是 | |
| SuperSpeed USB 3.1捕獲 | 是 | |
| 低/全/高速USB 2.0捕獲 | 是 | |
| 綜合練習器選件 | 是 | |
| Gbe上傳 | 是 | |
| 規格視圖（3.1包） | 是 | |
| 單狀態觸發 | 是 | |
| 順序狀態觸發 | 是 | |
| 捕獲前過濾 | 是 | |
| 自動化API | 是 | |
| 隨時隨地（OTG） | 是 | |
| 原始10位顯示 | 是 | |
| 鏈接跟蹤器 | 是 | |
| 電源跟蹤器選件 | 是 | |
| 合規套件選項 | 是 | |
| 動力傳輸2.0 / 3.0 | 是 | |
| 環境因素 | 工作溫度 | 0至50 C（32至122 F） |
| 非營業中 | -20至80°C（-4至176°F） | |
| 工作濕度 | 相對濕度10％至90％（非冷凝） |
無與倫比的精度
LeCroy力科 Voyager M310P USB協議分析儀具有業界最高保真度的探頭設計，在以USB 2.0或最新一代USB 3.1 Gen-2（10Gb / s）速度測試設備時，可提供無與倫比的可靠性。M310P中的模擬前端旨在非侵入地記錄5 Gb / s和10 Gb / s SuperSpeed鏈路，它與使用交替模式（包括兩通道和四通道DisplayPort）的系統完全兼容。熱插拔USB主機和設備以及Voyager系統的任何組合都將透明地遵循速度協商并鎖定到確定的速率。排隊時，它將檢測電空閑和低功耗模式并從中無縫恢復，同時準確顯示所有U1 / U2 / U3狀態轉換。
靈活的硬件
LeCroy力科 Voyager M310P USB協議分析儀的前端具有標準的USB Type-C連接器，該連接器支持USB 2.0和3.0 / 3.1信號，可同時無損捕獲所有活動鏈路的流量。同時記錄傳統USB，SuperSpeed +和PD消息，可以端到端查看USB 3.1 Type-C橋接器和擴展塢配置請求（使用隨附的適配器電纜完全支持舊版USB設備）。Voyager M310P平臺包括16GB的記錄內存以及USB 3.0和Gbe鏈接，用于將記錄的流量上傳到主機PC。
Voyager分析儀的核心是Teledyne LeCroy的革命性BusEngine技術。這個最先進的協議處理核心結合了實時記錄引擎和可配置工具，可以有選擇地監視和記錄SuperSpeed USB流量。可現場升級的固件使BusEngine可以發展并支持USB規范的新功能或?qū)?lái)的更改。
除了合規性驗證和錯誤注入外，練習者還可以仿真USB端點并智能地響應主機枚舉或Power Delivery請求。當用作源或宿時，系統提供對功率電平的編程控制，包括整個VBUS和CC電壓范圍。可以定義PD消息和電源轉換的任意組合，以允許對角色交換和省電狀態進行極端情況測試。
智能觸發
Voyager提供了硬件觸發功能，可以精確定位感興趣的協議事件。可以在最低級別上指定觸發事件，包括總線狀態和有序集（Link up，SKP等）或標頭字段，包括地址或數據包類型（ACK，Data等）。Voyager的圖形化拖放界面使設置變得容易。使用高級模式，用戶可以定義觸發邏輯，以監視多個順序事件，包括控制或批量傳輸，VBUS和CC電壓，狀態更改或協議錯誤。
實時過濾
以10 Gb / s的速度傳輸?shù)腟uperSpeed可以立即填充內存緩沖區，從而使事件過濾對于高效調試至關重要。Voyager分析器可以通過丟棄冗余模式（例如SKP，空閑和訓練序列）來實時過濾來自緩沖區的有害流量。過濾邏輯還可以包括具有附加條件（例如方向或設備地址）的事務層數據包。
錯誤檢測

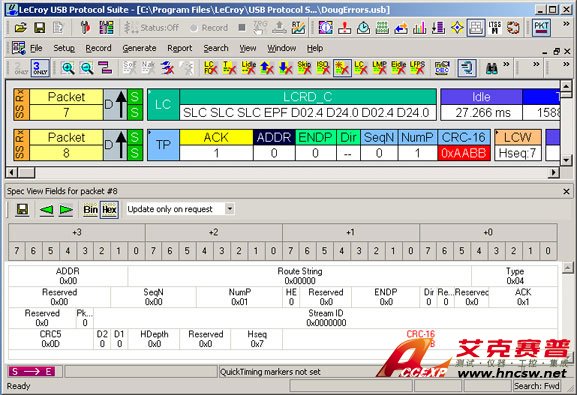

LeCroy力科 Voyager M310P USB協議分析儀可以檢測并標記實際協議錯誤，包括50多種不同的USB問題和15種獨特的PD錯誤情況。在較低的層，將自動驗證訓練序列，標頭字段，鏈路層握手和時序參數。在SCSI和USB事務層，檢查各個交換的完整性。Spec-View以十六進制或二進制顯示標題字段，并以紅色標記錯誤。
綜合鍛煉者選擇
Voyager平臺內置了全面的練習器功能，同時支持USB PD，2.0、3.0和3.1流量生成。Exerciser選項允許用戶通過標準USB電纜傳輸自定義數據包，并對標頭，有效負載，定時和鏈接狀態進行低級控制。該練習器具有Voyager ReadyLink™和事務引擎，包括全功能鏈接和事務層狀態機，可自動處理所有USB 3.0握手，從而簡化測試腳本開發。ReadyLink在硬件中執行鏈接同步，流控制和標頭確認。事務引擎管理NRDY重試條件，使Voyager以全線速運行并正確響應規范定義的DUT。通過覆蓋，可以更改這些行為，例如縮短LFPS間隔，鏈接訓練序列或握手時間。Exerciser與協議分析器無縫集成，使Voyager系統成為工程師驗證USB協議的完整測試和開發解決方案。

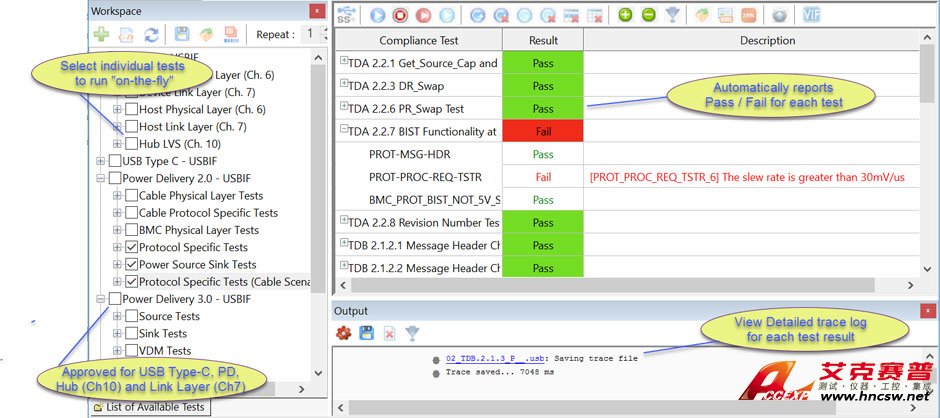

USB一致性測試
Voyager USB 3.1 Compliance Suite為C型，PD，鏈路層和集線器一致性測試提供了全面的支持。Compliance Suite與Teledyne LeCroy的Voyager運動平臺集成在一起，并通過USB-IF認證，可進行Type-C，電源傳輸，鏈路層（第6和7章）和集線器（第10章）測試。完全合規測試儀是全自動的，它利用仿真腳本來模仿USB，PD和Type-C鏈接行為。該練習器用于像真實設備一樣啟動和響應USB和PD命令，同時分析來自DUT的響應。它通過Type-C電纜直接通信，記錄和分析每個協議交換，并生成通過/失敗報告。為了實現C型和PD遵從性，練習者利用高級命令的綜合庫來模擬C型源，接收器和DRP行為。選項標簽）。
USB設備解碼
Voyager軟件通過將解碼器自動和手動分配給各個端點來對USB設備類流量進行完全解碼。從MTP到CCD，再到視頻類，Voyager提供了最全面的解碼。它完全支持最新的設備類型，包括音頻3.0，Type-C橋接器，內容安全性和USB連接的SCSI。它還對有興趣在跟蹤視圖中自動顯示專有命令的開發人員支持特定于供應商的解碼。
