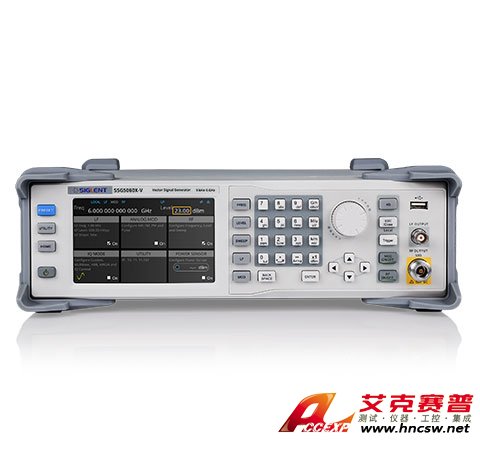

鼎陽SIGLENT SSG5040X-V射頻模擬/矢量信號發生器
名稱：信號發生器
品牌：
型號：
簡介：鼎陽科技SSG3000X和SSG5000X系列射頻信號發生器，其輸出頻率高達6 GHz,最大輸出功率為+26 dBm，擁有低至-120 dBc/Hz的高純度相位噪聲，內部基帶源帶寬可達150 MHz；SSG3000X和SSG5000X系列支...
申請服務
- 產品介紹
鼎陽科技SSG3000X和SSG5000X系列射頻信號發生器，其輸出頻率高達6 GHz,最大輸出功率為+26 dBm，擁有低至-120 dBc/Hz的高純度相位噪聲，內部基帶源帶寬可達150 MHz；SSG3000X和SSG5000X系列支持多種調制方式，包括AM / FM/ PM 模擬調制、脈沖調制、IQ調制等；SSG5000X內置IQ 基帶源，可產生常用的數字調制信號，以及 5G NR，WLAN， LTE，WCDMA，GSM，CDMA，BLUETOOTH。兩款產品都延續了鼎陽X系列極簡的設計風格，菜單層級簡明易懂，標配電容觸摸屏，支持外接鼠標鍵盤，支持遠程桌面。
鼎陽SIGLENT SSG5040X-V射頻模擬/矢量信號發生器參數
| 最高頻率 | CW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz |
| 頻率分辨率 | 0.001 Hz |
| 指標電平范圍 | -130 dBm ~ +20 dBm |
| 相位噪聲 | -120 dBc/Hz@1 GHz，偏移 20kHz（典型值） |
| 幅度精度 | 0.7 dB（典型值） |
| 調制模式 | 支持AM/FM/PM模擬調制，脈沖調制，支持I/Q調制 |
| 顯示 | 5英寸電容觸摸屏，方便用戶操作 |
| 接口 | 標配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)； |
| 選配：GPIB | |
| 尺寸 | W×H×D=338×113×369 mm |
| 凈重 | 5.3 kg |
強大的ARB模式
消費類電子發展迅速，工程師在驗證產品性能時，需要模擬多種通信標準和協議信號。鼎陽SIGLENT SSG5040X-V射頻模擬/矢量信號發生器支持協議文件播放，內置常用協議文件， 可產生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各種通信協議信號，幫助工程師完成通用電子設備及IoT設備的驗證工作。在ARB模式下，還可產生、播放波形序列文件；生成多載波信號；給調制信號加入實時AWGN（加性高斯白噪聲），滿足接收機測量各種場景的測試；對信號進行削峰，并顯示CCDF值；使用mark標記波形文件的symbol，并輸出IQ_event觸發信號，可與另一臺機器實現波形同步。

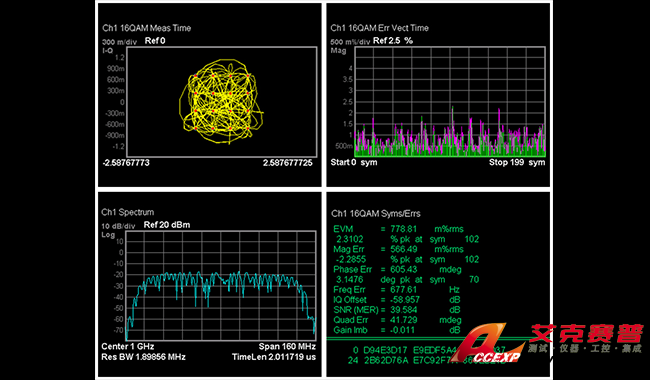

CUSTOM模式-快速創建滿足測試標準的波形
IQ調制是一種非常有效的傳輸信息的調制方式，鼎陽SIGLENT SSG5040X-V射頻模擬/矢量信號發生器可輸出多種常用的IQ調制信號，比如QAM，PSK，ASK，FSK等。符號率作為其重要指標，在SSG5000X中，符號率可設置為高達120 Msps。

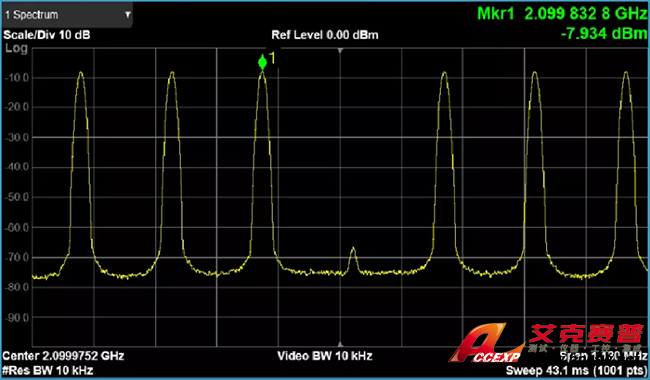

多音模式-輸出多音信號
多音信號由多個正弦信號組成，可用于音頻行業測試（Audio Measurements）。在通信行業中，雙音和多音信號也可用于測試放大器，接收機的非線性失真。幾乎所有的地面及衛星通信中都需要多音測試。鼎陽SIGLENT SSG5040X-V射頻模擬/矢量信號發生器矢量信號源是產生用戶定義的多音信號的理想選擇。

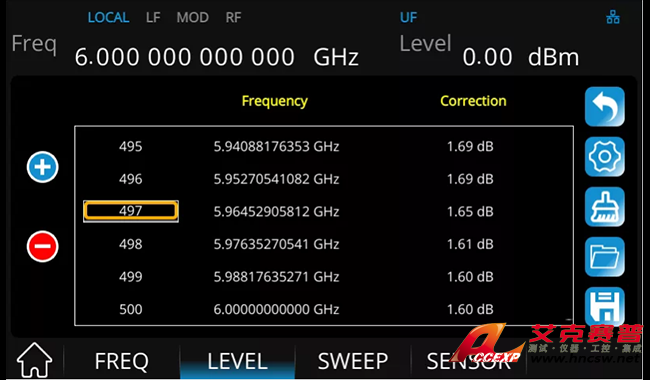

功率計控制套件-修正線損
傳輸線越長，損耗越大，為了確保信號在經過傳輸線到達被測設備（DUT）之前仍具有良好的平坦度，需進行平坦度修正來補償傳輸線及開關阻抗造成的傳輸損耗。RF系統中傳輸損耗與頻率有關（頻率響應），鼎陽SIGLENT SSG5040X-V射頻模擬/矢量信號發生器可配合主流功率計，進行多個頻點的平坦度修正，可方便修正線損。
替代進口品牌
鼎陽SIGLENT SSG5040X-V射頻模擬/矢量信號發生器完全可以替代進口品牌，下面是鼎陽SIGLENT產品對比進口品牌的優勢| 比較數據 | SSG5000X | Keysight N5166B | Keysight N5171B/N5172B | Keysight N5181B/N5182B | R&S SMB100B |
| 頻率范圍 | 9 kHz ~ 4/6 GHz | 9 kHz ~ 3/6 GHz | 9 kHz ~ 1/3/6 GHz | 9 kHz ~ 3/6 GHz | 8 kHz ~ 1/3/6 GHz |
| IQ頻率范圍 | 10 MHz ~ 4/6 GHz | 5 MHz ~ 3/6 GHz | 5 MHz ~ 3/6 GHz | 5 MHz ~ 3/6 GHz | N/A |
| 頻率分辨率 | 0.001 Hz | 0.001 Hz | 0.001 Hz | 0.001 Hz | 0.001 Hz |
| 電平設置范圍 | -140 dBm ~ +26 dBm | -144 dBm ~ +19 dBm | -144 dBm ~ +30 dBm | -144 dBm ~ +30 dBm | -145 dBm ~ +36 dBm |
| 指標電平范圍 | -130 dBm ~ +20 dBm | -144 dBm ~ +18 dBm | -144 dBm ~ +26 dBm | -144 dBm ~ +26 dBm | -127 dBm ~ +26 dBm |
| 全幅度精度 | < 0.7 dB | < 0.3 dB | < 0.3 dB | < 0.3 dB | < 0.7 dB |
| 幅度分辨率 | 0.01 dB | 0.01 dB | 0.01 dB | 0.01 dB | 0.01 dB |
| 相位噪聲@1GHz（20KHz offset）典型值 | -120 dBc/Hz | -119 dBc/Hz | -122 dBc/Hz | -134 dBc/Hz | -132 dBc/Hz |
| 脈沖調制 | 標配 | 選配 | 選配 | 選配 | 選配 |
| 功率計測控功能 | 標配 | 支持 | 支持 | 選配 | 選配 |
| IQ調制 | QAM / FSK / ASK / PSK / 多音等調制 | QAM / FSK / ASK / PSK / MSK / DVB-SA APSK等調制 | QAM / FSK / ASK / PSK / MSK / DVB-SA APSK等調制 | QAM / FSK / ASK / PSK / MSK / DVB-SA APSK等調制 | 不支持 |
| 射頻輸出帶寬(I+Q) | 75 M;150 MHz(選件) | 120 MHz | 120 MHz | 160 MHz | 不支持 |
| 協議文件播放 | 5G_NR / LTE / WLAN / WCDMA / GSM / BLUETOOTH | 支持 | 支持 | 支持 | 不支持 |
| 內部存儲空間 | 4 GB | 3 GB | 3 GB | 3 GB | N/A |
| web 網頁服務 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 觸摸屏 | 電容觸摸屏 | 觸摸屏 | 觸摸屏 | 觸摸屏 | 電容觸摸屏 |
| 價格 | ¥65,188 起 | $17,020 起 | $19,319 起 | $22,651 起 |
€8,830 起 |
