R&S羅德與施瓦茨 FPL1-B25 1 dB步進的電子衰減器
主要特點
- 頻率范圍介于 5 kHz 至 26.5 GHz
- SSB 相位噪聲：10 kHz 偏置時典型值為 –108 dBc (1 Hz)
- 使用前置放大器時的 DANL：10 MHz 至 2 GHz 時典型值為 –163 dBm
- 輕便小巧
- 40 MHz 分析帶寬（選件）
簡介
在射頻實驗室，R&S FPL1000 系列和示波器或萬用表一樣不可或缺。它是一款單機可執行多種測量任務的儀器。該儀器不僅支持頻譜分析，而且支持結合使用功率探頭進行高度精確的功率測量，以及分析模擬和數字調制信號。
特性和優點

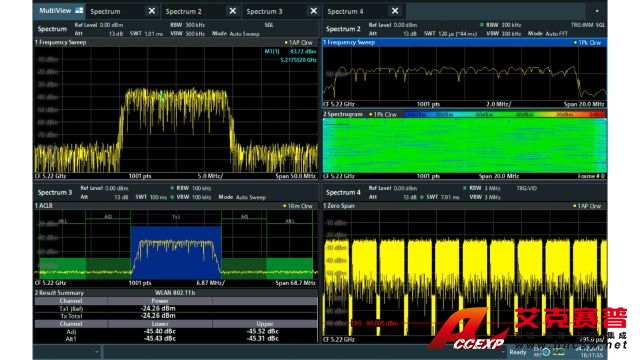

一機多用
單機可執行多種測量任務
R&S FPL1000 不僅支持頻譜測量，而且支持使用功率探頭的高精度功率測量以及模擬和數字調制信號分析。

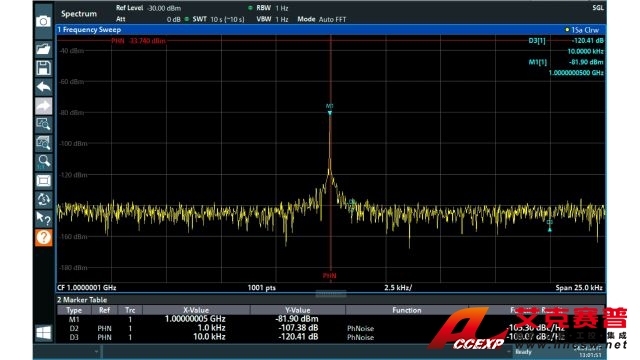

可靠的射頻性能
低相位噪聲和低顯示平均噪聲電平
R&S FPL1000 可與高級別分析儀相提并論，它在 10 kHz 偏置（1 GHz 載波）時的相位噪聲典型值為 –108 dBc (1 Hz)，三階互調截取點典型值為 +20 dBm，分辨率帶寬為 1 Hz 至 10 MHz，顯示平均噪聲電平典型值為 –163 dBm。因此，它非常適合在實驗室、生產以及維修任務中使用。

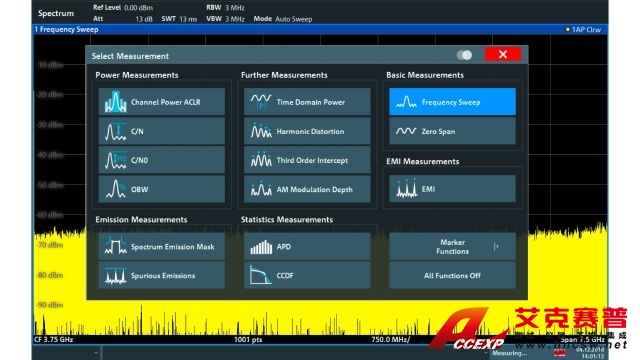

直觀的用戶界面
操作與智能手機一樣簡單直觀
用戶可以通過觸摸屏配置儀器并執行測量。只需單指輕掃屏幕，即可調整中心頻率或參考電平。通過雙指手勢，可調整顯示的跨度或電平范圍。

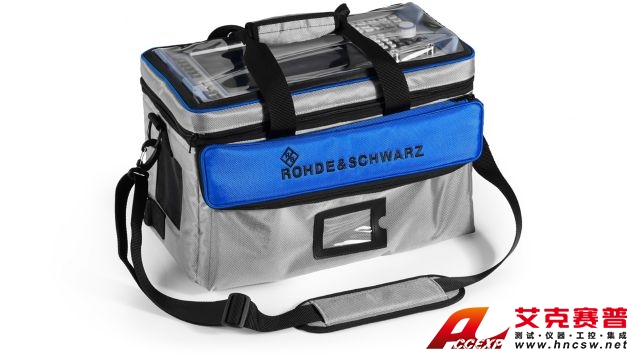

完全便攜式
幾乎可以隨地使用……
R&S FPL1000 信號與頻譜分析儀重量僅為 6 kg，在無電源情況下電池盒選件可續航三小時，并配備便攜包和肩帶，因此可以在任何需要的場所使用。
可用型號
R&S FPL1003
訂單號碼
1304.0004.03
頻率范圍
：
5 kHz 至 3 GHz
，
相位噪聲
：
< –108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）
，
DANL（1 GHz 時）
：
< –163 dBm/Hz
，
最大分析帶寬
：
40 MHz (FPL1-B40)
，
儀器類型
：
信號與頻譜分析儀
R&S FPL1007
訂單號碼
1304.0004.07
頻率范圍
：
5 kHz 至 7.5 GHz
，
相位噪聲
：
< –108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）
，
DANL（1 GHz 時）
：
< –163 dBm/Hz
，
最大分析帶寬
：
40 MHz (FPL1-B40)
，
儀器類型
：
信號與頻譜分析儀
R&S FPL1014
訂單號碼
1304.0004.14
頻率范圍
：
5 kHz 至 14 GHz
，
相位噪聲
：
< -108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）
，
DANL（1 GHz 時）
：
< -160 dBm/Hz（前置放大器開啟）
，
最大分析帶寬
：
40 MHz（FPL1-B40 和 FPL1-B11）
，
儀器類型
：
信號與頻譜分析儀
R&S FPL1026
訂單號碼
1304.0004.26
頻率范圍
：
5 kHz 至 26.5 GHz
，
相位噪聲
：
<-108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）
，
DANL（1 GHz 時）
：
< -160 dBm/Hz（前置放大器開啟）
，
最大分析帶寬
：
40 MHz（FPL1-B40 和 FPL1-B11）
，
儀器類型
：
信號與頻譜分析儀
可用選項<button type="button" class="prev">向左滑動 </button><button type="button" class="next">向右滑動 </button>硬件選件產品描述
R&S FPL1-B4
；.02
描述 ：OCXO 精確參考頻率高精密頻率參考
R&S FPL1-B5
；
描述 ：附加接口視頻輸出，中頻輸出，噪聲源控制，AUX 端口，適用于 R&S NRP 功率探頭的連接器
R&S FPL1-B9
訂單號碼
1323.1925.03
描述 ：內部發生器，最高 3 GHz
R&S FPL1-B9
訂單號碼
1323.1925.07
描述 ：內部發生器，7/14/26.5 GHz
R&S FPL1-B10
；
描述 ：GPIB 接口附加接口，用于通過 GPIB 遠程控制，插入單元
R&S FPL1-B11
；
描述 ：YIG 預選器旁路支持最高 26.5 GHz 頻率范圍內的全 40 MHz 帶寬分析
R&S FPL1-B19
；
描述 ：備用硬盤 (SSD)
R&S FPL1-B22
；
描述 ：射頻前置放大器，3/7.5 GHz。
R&S FPL1-B22
；.02
描述 ：RF Preamplifier 14 GHz
R&S FPL1-B22
；
描述 ：RF Amplifier 26.5 GHz
R&S FPL1-B25
；
描述 ：1 dB 步進式電子衰減器
R&S FPL1-B30
；
描述 ：12/24 V 直流電源
R&S FPL1-B31
；
描述 ：鋰離子電池盒
R&S FPL1-B40
；
描述 ：40 MHz 分析帶寬支持將 40 MHz 帶寬用于 R&S ZNLx-B1 頻譜分析選件測量應用選件產品描述
R&S FPL1-K7
；
描述 ：調幅/調頻/調相模擬調制分析將 R&S ZNL 轉變成模擬調制分析儀以用于分析調幅、調頻和調相信號。需要 R&S ZNLx-B1；
R&S FPL1-K9
；
描述 ：使用 R&S NRP 功率探頭的測量支持使用 R&S NRP 功率探頭進行功率測量。需要 R&S ZNLx-B1；
R&S FPL1-K30
；
描述 ：噪聲系數測量增加功能以執行噪聲系數測量。需要 R&S ZNL-K1 和 R&S FSL-B5；
R&S FPL1-K40
；
描述 ：相位噪聲測量應用
R&S FPL1-K54
；
描述 ：EMI 測量應用電磁干擾的檢測、分類和消除
R&S FPL1-K70
；
描述 ：矢量信號分析R&S FPL1-K70 矢量信號分析選件是一款功能強大的工具，可用于分析精確到比特級的數字調制信號。
R&S FPL1-K70M
；
描述 ：多調制分析R&S FPL1-K70M 多載波調制分析應用（需要 R&S FPL1-K70 選件）支持分析 DVB?S2X 信號。
R&S FPL1-K70P
；
描述 ：使用 PRBS 數據的誤碼率測量R&S FPL1-K70P 選件擴展了 R&S FPL1-K70 矢量信號分析選件，使其可測量高達 PRBS23 的 PRBS 數據的原始誤碼率 (BER)。電腦軟件產品描述
R&S VSE
訂單號碼
1345.1011.06
描述 ：軟件將羅德與施瓦茨強大的信號分析體驗和功能應用于電腦和云端
R&S VSE-K70
訂單號碼
1320.7522.06
描述 ：矢量信號分析
R&S VSE-K106
訂單號碼
1320.7900.06
描述 ：EUTRA/LTE窄帶 IoT 分析
R&S VSE
訂單號碼
1345.1105.06
描述 ：
R&S VSE-K7
訂單號碼
1320.7539.06
描述 ：模擬調制分析（調幅/調頻/調相）針對單載波的調幅/調頻/調相分析
R&S VSE-K10
訂單號碼
1320.7574.06
描述 ：GSM 測量GSM/EDGE/EDGE Evolution
R&S VSE-K60
訂單號碼
1320.7868.06
描述 ：瞬態測量瞬態分析
R&S VSE-K60C
訂單號碼
1320.7874.06
描述 ：瞬態線性調頻測量瞬態分析，需要 R&S VSE-K60
R&S VSE-K60H
訂單號碼
1320.7880.06
描述 ：瞬態跳頻測量瞬態分析，需要 R&S VSE-K60
R&S VSE-K96
訂單號碼
1320.7922.06
描述 ：OFDM 信號分析
R&S VSE-K100
訂單號碼
1320.7545.06
描述 ：EUTRA/LTE FDD 上行鏈路和下行鏈路測量應用LTE 信號分析
R&S VSE-K102
訂單號碼
1320.7551.06
描述 ：EUTRA/LTE advanced 和 MIMO（下行鏈路）LTE 信號分析
R&S VSE-K104
訂單號碼
1320.7568.06
描述 ：EUTRA/LTE TDD 上行鏈路和下行鏈路測量應用LTE 信號分析噪聲源產品描述
R&S FS-SNS18
訂單號碼
1338.8008.18
描述 ：智能噪聲源，10 MHz 至 18 GHz
