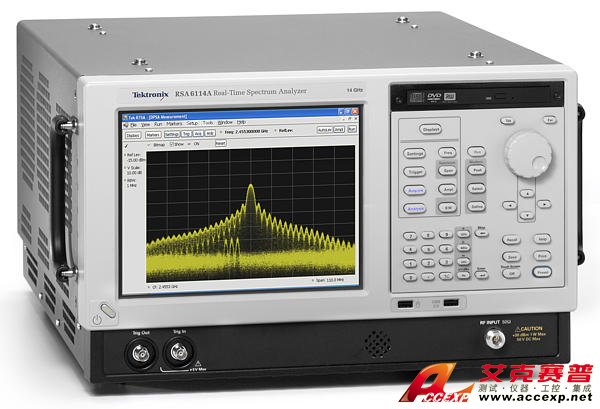

泰克 RSA6106A 頻譜RF信號分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：泰克 RSA6106A RF頻譜信號分析儀觸發頻域中最短出現時間 10.3 微秒、時域中最短出現時間 20 納秒的瞬態信號 DPX 密度(DPX DensityTM) 觸發功能根據信號頻譜出現的概率觸發捕獲感興趣信號 時間限定和欠幅觸發，時...
申請服務
- 產品介紹
泰克 RSA6106A RF頻譜信號分析儀觸發頻域中最短出現時間 10.3 微秒、時域中最短出現時間 20 納秒的瞬態信號
DPX 密度(DPX DensityTM) 觸發功能根據信號頻譜出現的概率觸發捕獲感興趣信號
時間限定和欠幅觸發，時域上捕獲易逝瞬態信號
頻率模板觸發，捕獲頻域中的任何變化信號
泰克 RSA6106A RF高性能頻譜分析儀10 kHz 分辨率帶寬、1 GHzSPAN下 掃描時間不超過 1 秒鐘
泰克 RSA6106A RF頻譜信號分析儀
20 dBm 的 TOI(三階截斷點)，2 GHz，典型值
顯示平均噪聲電平在 2GHz 時為 -151 dBm/Hz (-170 dBm/ Hz, 預放開, 典型值)，可實現低電平信號
± 0.5 dB 絕對幅度精度至 3 GHz，提供高度的測量精度
任何情況下，預選器均在工作狀態，確保無鏡像失真，在任何采集帶寬上提供最大動態范圍
泰克 RSA6106A RF頻譜信號分析儀頻率范圍：9 kHz 到6.2GHz，實時捕獲帶寬：40 MHz std.110 MHz 選項，適用于100% POI DPX/FMT的最短事件持續時間：31 µs,24 µs (選項 200),10.3 µs (選項 110 + 選項 200)，SFDR（典型）：-78 dBc < 6.2 GHz,-75 dBc for> 6.2 GHz,-75 dBc(選項 110)參考價格：US$114,000 。
DPX®頻譜處理技術，使用基于發生頻次的顏色等級畫面，直觀地理解隨時間變化的 RF 信號
革命性的 DPX 技術，可以顯示最短 10.3 微秒的瞬態信號
DPX 頻譜提供在整個儀器全頻段上掃描，發現并捕獲信號
泰克 RSA6106A RF頻譜信號分析儀捕獲
可把高達 110 MHz 帶寬的所有信號捕獲到存儲器中
在 110 MHz 帶寬時支持長達 1.7 秒的采集長度，單次捕獲可以提供全面的分析，無需進行多次采集
與 泰克Connect 探頭連接，進行 RF 探測
泰克 RSA6106A RF頻譜信號分析儀分析
時間相關多域顯示，幫助在故障診斷時，快速理解故障原因及影響
功率、頻率和統計測量幫助您檢定器件和系統：通道功率、ACLR、功率隨時間的變化、CCDF、OBW/EBW 和雜散測試
使用 CISPR 和 Mil/-6 dB 濾波器以及 CISPR 準峰值檢波器和峰值檢波器進行 EMI 診斷
相噪和抖動測量(選項 11)
脈沖測量(選項 20)- 測量 28 個矢量和標量參數，包括上升時間、脈沖寬度、PRI,脈沖到脈沖相位，線性調頻線性度，脈沖壓縮等項目，深入洞悉脈沖串行為
通用數字調制分析(選項 21)提供對 20 個調制類型的矢量信號分析功能
泰克 OpenChoice®用于幫助把測量數據輕松傳送至各種分析程序，如 Excel 和 MATLAB®
